Corona giratoria de plástico (POM) con dientes de engranaje externos
Tipo LVL
Las coronas de orientación de tipo LVL de Franke ofrecen todas las ventajas de la tecnología de rodamientos de alambres combinadas con una carcasa de plástico ligera con dientes externos.
Descripción
Las coronas completas del tipo Franke LVL son coronas de orientación listas para instalar con anillos interior y exterior de plástico (POM), rodamientos de alambres integrados y dentado exterior. Los Franke LVL son adecuados para velocidades y precisiones de rotación medias. Diseñados como rodamientos de 4 puntos, absorben cargas igualmente altas desde todas las direcciones y son insensibles a golpes y vibraciones. Las coronas giratorias LVL son insensibles a las influencias ambientales y también se pueden utilizar en tecnología alimentaria y farmacia.
ATENCIÓN: Las coronas giratorias de plástico están disponibles a partir de 20 unidades. Para cantidades inferiores, le ofrecemos coronas giratorias con anillos fabricados mediante impresión 3D. A petición, también pueden ser personalizadas según su diseño. Estaremos encantados de asesorarle.
Características - Evaluación
| Funcionamiento silencioso | |
| Resiliencia | |
| Velocidad rotacional | |
| Rigidez | |
| Peso | |
| Precio |
Datos técnicos
Material
Anillo interior/exterior: Polioximetileno (POM)
Pistas de rodamientos de bolas: Acero anticorrosivo (1.4310)
Bolas: Acero inoxidable
Jaula: Poliamida (PA12)
Engranaje
DIN 3967, calidad 8e25, dentado recto, módulo, ver tabla a continuación
Temperatura operativa para el funcionamiento
-10 °C a +80 °C, a corto plazo hasta +100 °C
Velocidad periférica
Max. 4 m/s
Lubricante
Klüber UH1 14-151
Relubricación
A través de engrasadores según DIN 3405
Información técnica
Tablas de datos
Comparar los datos y calcular los casos de carga
| LVL Tabla parte 1 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nombre | KKØ mm |
Dimensiones mm |
Ajuste por anillo | |||||||
| do | Dd | DiH8 | H | HA | HI | TkA | TkI | |||
| LVL-0100 | 100 | 160 | 6,6 | 50 | 24 | 20 | 23 | 135 | 65 | 6x |
| LVL-0150 | 150 | 210 | 6,6 | 100 | 24 | 20 | 23 | 185 | 115 | 8x |
| LVL-0200 | 200 | 260 | 6,6 | 150 | 24 | 20 | 23 | 235 | 165 | 8x |
| LVL Tabla parte 2 | MyFranke | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nombre | KKØ mm |
Capacidad de carga kN |
Estat. M. kNm |
Engranaje | Peso kg |
CAD-Descargar Calcular caso de carga |
||||
| C0a | C0r | Ca | Cr | C0m | Módulo m | Numero de dientes | ||||
| LVL-0100 | 100 | 5,6 | 2,0 | 5,6 | 2,0 | 0,07 | 2 | 80 | 0,5 |
Regístrese ahora para |
| LVL-0150 | 150 | 8,1 | 2,9 | 8,1 | 2,9 | 0,14 | 2 | 105 | 0,8 | |
| LVL-0200 | 200 | 10,6 | 3,8 | 10,6 | 3,8 | 0,25 | 2 | 130 | 1,0 | |
| Diámetro del rodamiento KK∅ |
| Ajuste por anillo Capacidad de carga estática C0 ax. Capacidad de carga estática C0 rad. Capacidad de carga dinámica C ax. Capacidad de carga dinámica C rad. Momento estático C0m Peso Disponible |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

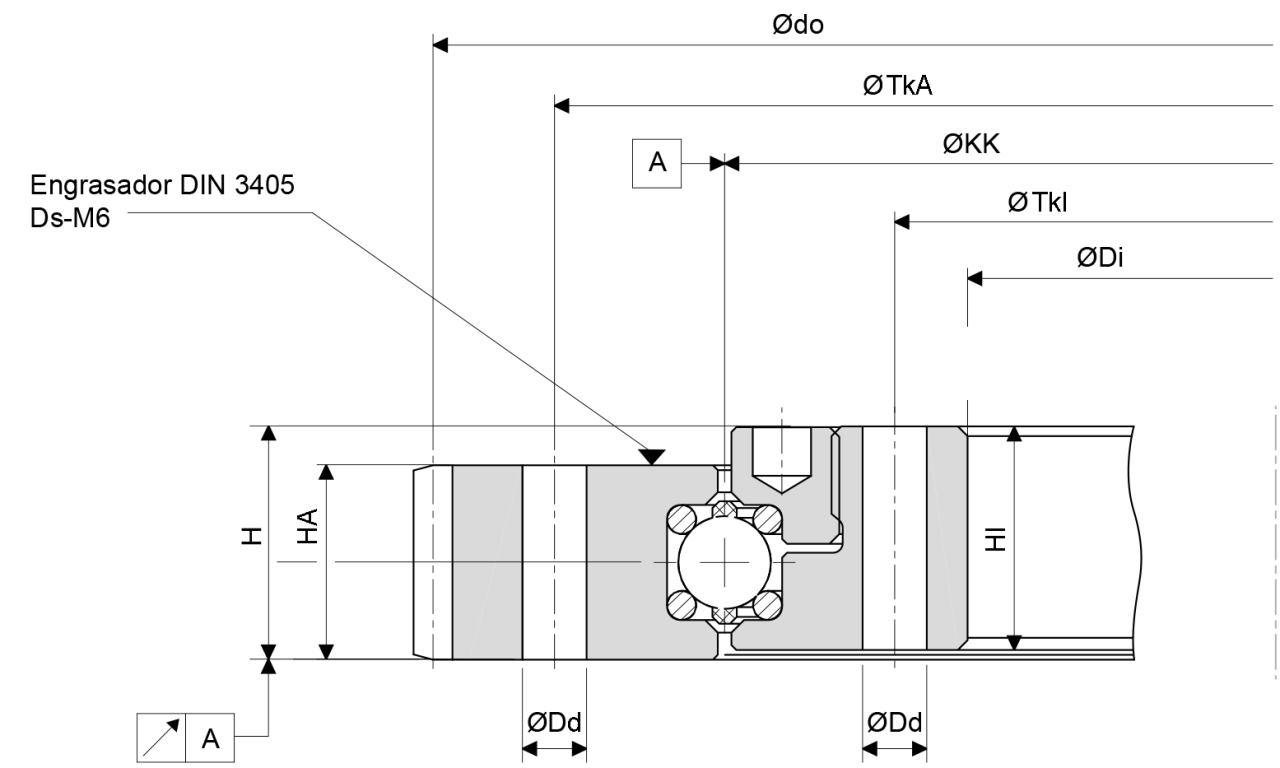

| Dibujo técnico |
| Diagramas |
| Ficha técnica (PDF) |
