Guías lineales Tipo FDC-R
Par de guías monocarril y
Par de patines
Anticorrosiva
Las guías de rodillos de aluminio FDC son insensibles a las duras condiciones ambientales.
Descripción
Las guías lineales Franke FDC están equipadas con rodamientos de agujas de alta calidad muy silenciosos, de funcionamiento suave y están hechas casi en su totalidad de aluminio ligero. Las pistas incrustadas de acero resistente a la corrosión las hacen insensibles a las influencias ambientales, así como a la humedad o los agentes de limpieza. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.
Caracteristicas
| Rodillos | Rodamientos de agujas |
| Pista de rodadura | NIRO steel |
Características - Evaluación
| Resiliencia | |
| dinámica | |
| Resistencia a la corrosión | |
| Amagnético | |
| Libre de lubricantes | |
| Precio |
Datos técnicos
Longitud de la carrera
Una pieza de 200 mm a 4000 mm, conectable bajo demanda
Material
Placa del patín, patines sencillos,
cuerpo de la guía: aluminio, anodizado
Pistas: acero resistente a la corrosión
Rodillos: acero resistente a la corrosión
Temperatura operativa para el funcionamiento
−20 °C a +80 °C
Velocidad máxima
10 m/s
Máxima aceleración
40 m/s2
Posición de montaje
Cualquiera
Lubricante
Lubricado de por vida, sin mantenimiento
Información técnica
Tablas de datos
Comparar los datos y calcular los casos de carga
| FDC-R | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Talla | Dimensiones mm |
||||||||||||||
| L | B5 | H5 | B3 | B4 | D3 | D | D1 | D2 | D4 | D5 | E1 | E3 | E4 | E5 | |
| 12 | 64 | 24,4 | 15,0 | 12,00 | 11,9 | M 3 | 3,4 | 6 | M 4 | 8 | 3 | 25 | 3,4 | 29 | 57 |
| 15 | 78 | 30,9 | 19,0 | 15,25 | 15,2 | M 4 | 4,5 | 8 | M 5 | 10 | 4 | 30 | 4,4 | 34 | 68 |
| 20 | 92 | 40,9 | 23,0 | 20,00 | 20,4 | M 5 | 5,5 | 10 | M 6 | 10 | 4 | 40 | 4,9 | 42 | 80 |
| 25 | 98 | 48,4 | 27,5 | 25,00 | 22,9 | M 5 | 6,6 | 11 | M 8 | 14 | 6 | 45 | 6,4 | 48 | 84 |
| 35 | 135 | 68,9 | 37,5 | 35,00 | 32,9 | M 6 | 9,0 | 15 | M10 | 14 | 6 | 62 | 8,9 | 67 | 117 |
| 45 | 165 | 82,4 | 46,5 | 45,00 | 36,4 | M 8 | 11,0 | 18 | M12 | 14 | 6 | 80 | 9,9 | 83 | 146 |
| FDC-R | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Talla | Dimensiones mm |
||||||||||||
| E6 | E7 | E8 | E9 | H1 | H3 | H4 | H6 | L3 | T | T3 | a | b | |
| 12 | 9,7 | 3,4 | 5,5 | 4,9 | 14,7 | 1,4 | 5,5 | 4 | 40 | 5,5 | 6,0 | 4,5 | 9,5 |
| 15 | 12,4 | 4,9 | 7,0 | 5,9 | 18,7 | 2,0 | 8,0 | 5 | 60 | 6,0 | 7,5 | 5,0 | 12,5 |
| 20 | 16,9 | 5,9 | 9,5 | 5,9 | 22,6 | 2,0 | 11,0 | 5 | 60 | 8,0 | 8,0 | 7,5 | 16,0 |
| 25 | 19,4 | 7,4 | 12,0 | 8,9 | 27,0 | 2,5 | 13,0 | 7 | 60 | 10,0 | 5,0 | 10,5 | 17,5 |
| 35 | 28,4 | 8,9 | 17,0 | 8,9 | 37,0 | 3,5 | 20,0 | 7 | 80 | 11,5 | 8,5 | 12,5 | 26,0 |
| 45 | 30,9 | 9,9 | 22,0 | 8,9 | 46,0 | 4,0 | 22,0 | 7 | 105 | 14,5 | 9,5 | 15,5 | 31,0 |
| Capacidad de carga, peso, longitud | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Talla | Capacidad de carga N |
Capacidad de momento de carga del par de patines sencillos Nm |
Peso kg |
CAD-Descargar Calcular caso de carga |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | RSP | Guía/m | ||
| 12 | 1100 | 1200 | 0,6 (B+30,3) | 0,6 (B+30,3) | 17 | 16 | 0,07 | 0,40 |
Regístrese ahora para |
| 15 | 2700 | 3000 | 1,5 (B+36,5) | 1,4 (B+36,5) | 52 | 46 | 0,12 | 0,80 | |
| 20 | 4300 | 5000 | 2,5 (B+47,0) | 2,2 (B+47,0) | 103 | 89 | 0,23 | 1,20 | |
| 25 | 5800 | 8300 | 4,2 (B+58,4) | 2,9 (B+58,4) | 184 | 128 | 0,35 | 1,80 | |
| 35 | 10000 | 14500 | 7,3 (B+85,0) | 5,0 (B+85,0) | 452 | 312 | 1,00 | 3,10 | |
| 45 | 17000 | 20400 | 10,2 (B+109,0) | 8,5 (B+109,0) | 774 | 645 | 1,80 | 5,00 | |
| Tipo y tamaño |
| Capacidad de carga dinámica C Capacidad de carga estática C0 Momento de carga nominal M0CX MCX M0CX/M0CZ M0CY/M0CZ Peso de par de patines sencillos Peso de guía por metro |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

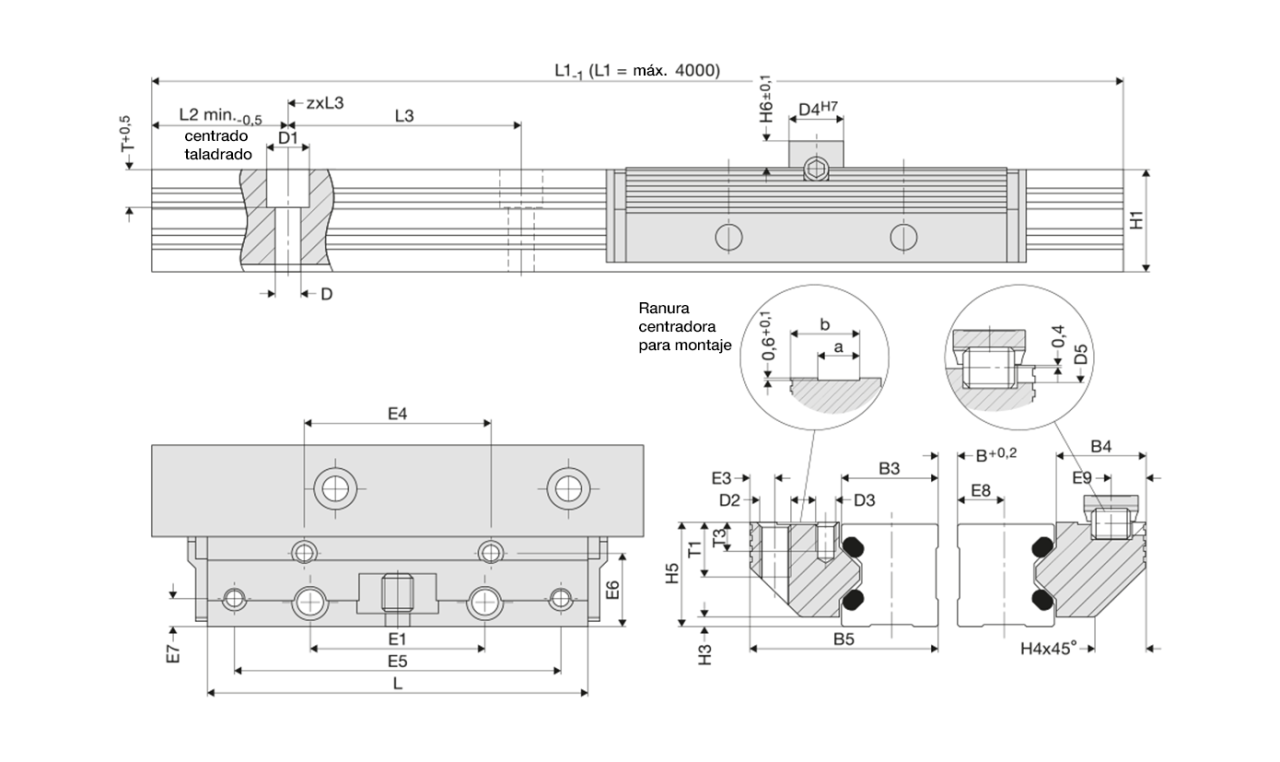

| Dibujo técnico |
| Ficha técnica (PDF) |
