Corona giratoria de aluminio
con rodillos, de alta resistencia
Tipo LVG
5% descuento
en su primer pedido en línea!
Las coronas giratorias Franke LVG son adecuadas para las más altas capacidades de carga y convencen por su excelente suavidad y rigidez de marcha.
Descripción

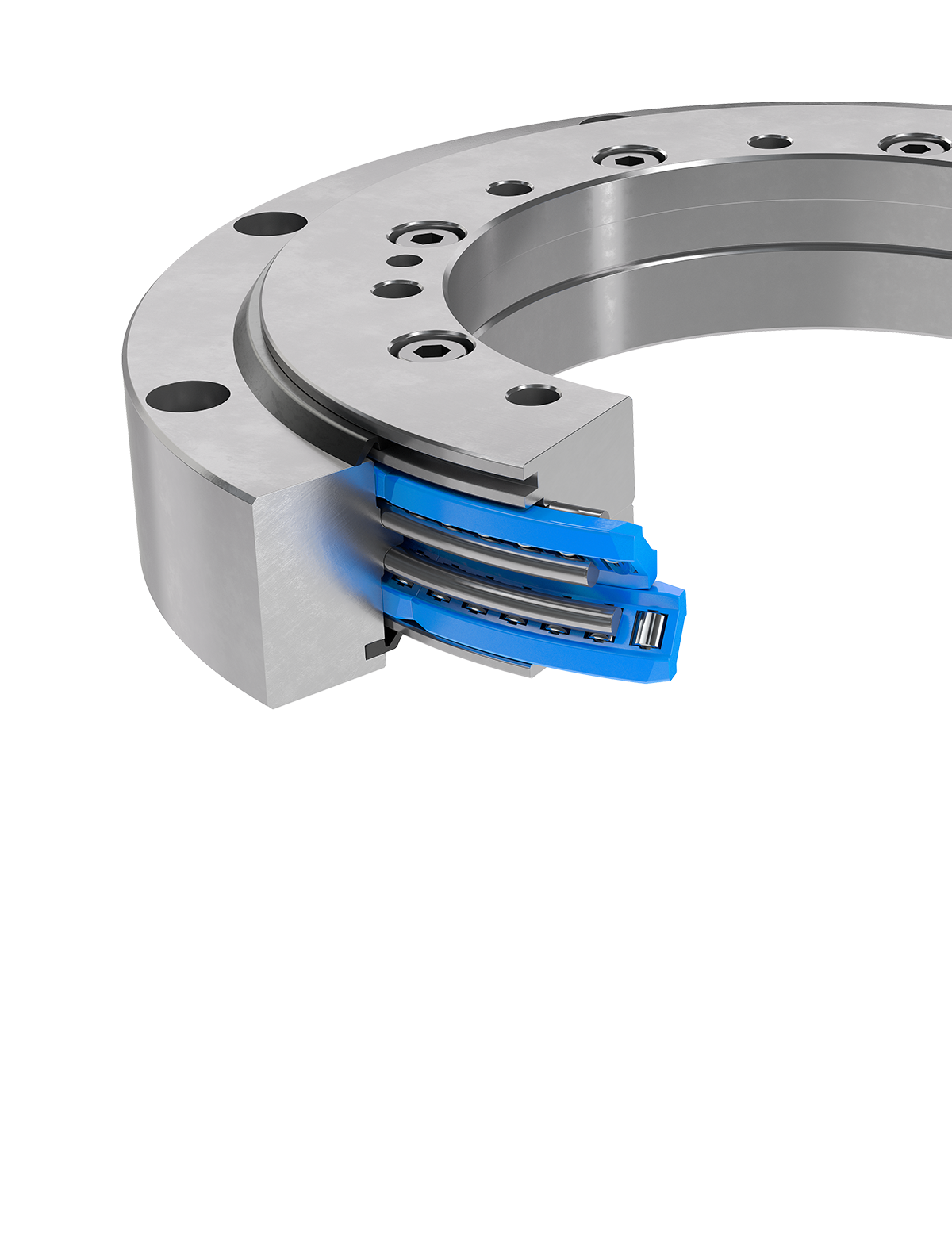

Las coronas Franke tipo LVG son coronas de giro de aluminio, diseñadas con doble hilera angular de rodillos como rodamiento interno. Las Franke LVG Son adecuadas para soportar las cargas más elevadas. Convencen por su elevada rigidez, una resistencia rotacional muy baja y su bajo peso. El diseño con rodamiento de rodillos. hace que puedan soportar altas cargas desde todas las direcciones y son insensibles a los golpes y vibraciones. Las LVG están selladas en ambos lados y vienen ajustadas con precarga. Gracias al uso de aluminio, las coronas Franke LVG son un 60% más ligeras que los rodamientos de acero de la competencia.
Características - Evaluación
| Funcionamiento silencioso | |
| Resiliencia | |
| Velocidad rotacional | |
| Rigidez | |
| Peso | |
| Precio |
Datos técnicos
Material
Anillo interno/externo: Aluminio, anodizado
Pistas de rodamientos de bolas: Acero cromo-silicio endurecido y templado,
Elementos rotatorios: Acero laminado endurecido para rodamientos,
Jaula: Poliamida o Poliuretano termoplástico
Sellado: NBR
Temperatura operativa para el funcionamiento
-20 °C a +80 °C, a corto plazo hasta +100 °C
Velocidad periférica
Máximo 4 m/s
Lubricante
Isoflex Topas NCA52
Relubricación
A través de engrasadores según DIN 3405
Información técnica
Tablas de datos
Comparar los datos y calcular los casos de carga
| LVG Tabla parte 1 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nombre | KKØ mm |
Dimensiones mm |
Ajuste por anillo | ||||||||||||
| Ds | Dd | H | H1 | Dg | Tse | T1g | T2g | Dah8 | DiH8 | TkA | TkI | ||||
| LVG-200 | 200 | 15 | 9 | 47 | 40 | M 8 | 9 | 35 | 15 | 262 | 140 | 243 | 159 | 8x | |
| LVG-300 | 300 | 18 | 11 | 57 | 50 | M 10 | 11 | 43 | 17 | 375 | 223 | 350 | 248 | 10x | |
| LVG-400 | 400 | 18 | 11 | 57 | 50 | M 10 | 11 | 43 | 17 | 475 | 323 | 450 | 348 | 14x | |
| LVG Tabla parte 2 | MyFranke | |||||||
|---|---|---|---|---|---|---|---|---|
| Nombre | KKØ mm |
Capacidad de carga kN |
Estat. M. N |
Peso kg |
CAD-Descargar Calcular caso de carga |
|||
| C0a | C0r | Ca | Cr | C0m | ||||
| LVG-200 | 200 | 309 | 124 | 39 | 36 | 12.400 | 4,1 |
Regístrese ahora para |
| LVG-300 | 300 | 617 | 247 | 78 | 72 | 37.050 | 9,3 | |
| LVG-400 | 400 | 827 | 331 | 90 | 83 | 66.200 | 12,4 | |
| Diámetro del rodamiento KK∅ |
| Ajuste por anillo Capacidad de carga estática C0 ax. Capacidad de carga estática C0 rad. Capacidad de carga dinámica C ax. Capacidad de carga dinámica C rad. Momento estático C0m Peso Disponible |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

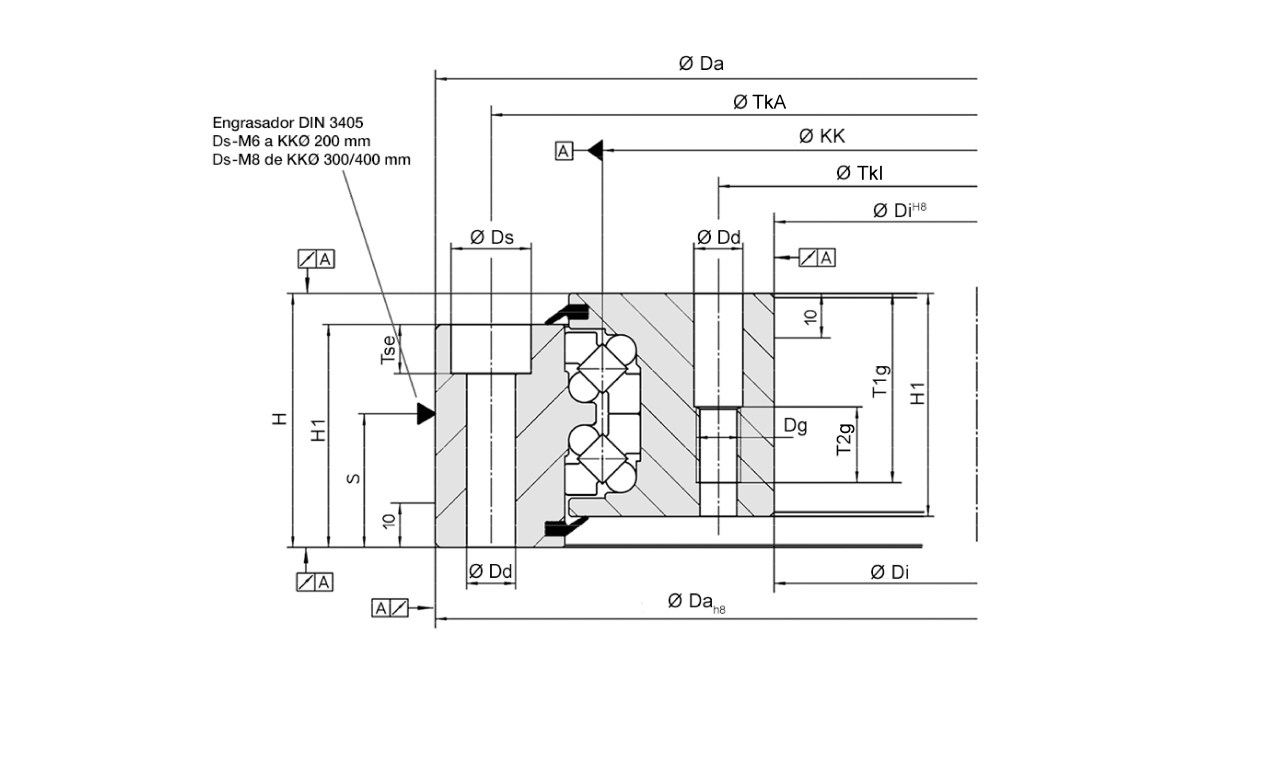

| Dibujo técnico |

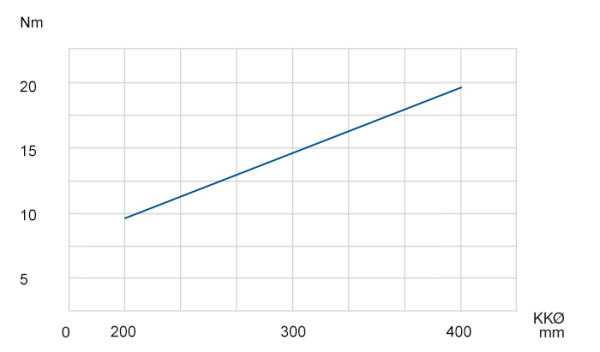

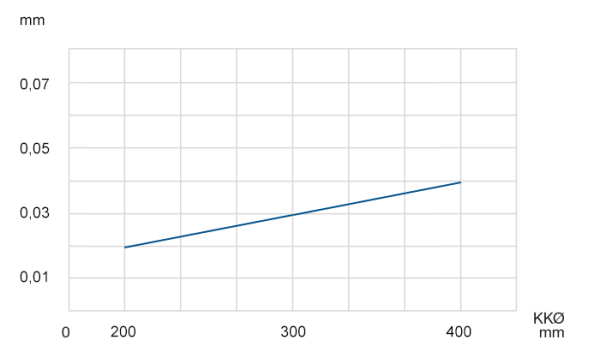

| Diagramas |
| Ficha técnica (PDF) |
