Guía lineal tipo FDH-K
Doble carril y patín
Altamente dinámica

5% descuento
en su primer pedido en línea!
Las guías de rodillos de aluminio del tipo FDH convencen por su respuesta particularmente rápida y su funcionamiento suave incluso con altas aceleraciones.
Descripción
Las guías lineales Franke FDH son adecuadas para tareas de movimiento lineal, especialmente en aplicaciones dinámicas de recogida y colocación. Tienen rodillos con rodamientos de bolas de contacto angular para obtener los valores más altos de aceleración y velocidad, por ejemplo, cuando se utilizan motores lineales como fuente de accionamiento. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.
Caracteristicas
Rodillos | Rodamientos de bolas de contacto angular |
Pista de rodadura | Acero de resorte, estándar |
Características - Evaluación
Resiliencia | |
dinámica | |
Resistencia a la corrosión | |
Amagnético | |
Libre de lubricantes | |
Precio |
Datos técnicos
Longitud de la carrera
Una pieza de 200 mm a 4000 mm, conectable bajo demanda
Material
Placa del patín, patines sencillos,
cuerpo de la guía: aluminio, anodizado
Pistas de rodadura: acero de resorte
Rodillos: rodamiento de acero
Temperatura operativa para el funcionamiento
−20 °C a +80 °C
Velocidad máxima
10 m/s
Máxima aceleración
100 m/s2
Posición de montaje
Cualquiera
Lubricante
Lubricado de por vida, sin mantenimiento
Información técnica
Tablas de datos
Comparar los datos y calcular los casos de carga

FDH-K | |||||||||
---|---|---|---|---|---|---|---|---|---|
Talla | Dimensiones mm |
||||||||
A | L | H | B1 | B2 | D | D1 | Dg | E1 | |
25 | 70 | 98 | 36 | 23,00 | 23,50 | 6,6 | 11 | M 8 | 45 |
35 | 100 | 135 | 48 | 32,00 | 34,00 | 9,0 | 15 | M 10 | 62 |
45 | 120 | 165 | 60 | 45,00 | 37,50 | 11,0 | 18 | M 12 | 80 |
FDH-K | |||||||||
---|---|---|---|---|---|---|---|---|---|
Talla |
Dimensiones mm |
||||||||
E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | |
25 | 57 | 27,0 | 8,5 | 2,5 | 13,0 | 10 | 60 | 10,0 | 16 |
35 | 82 | 37,0 | 10,5 | 3,5 | 20,0 | 12 | 80 | 11,5 | 20 |
45 | 100 | 46,0 | 13,5 | 4,0 | 22,0 | 16 | 105 | 14,5 | 24 |
Capacidad de carga, peso, longitud | MyFranke | ||||||||
---|---|---|---|---|---|---|---|---|---|
Talla | Capacidad de carga N |
Capacidad de momento de carga del patín Nm |
Peso kg |
CAD-Descargar Calcular caso de carga |
|||||
C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Patín | Guía/m | ||
25 | 7500 | 3700 | 58,0 | 118,0 | 81,0 | 165,0 | 0,50 | 1,60 |
Regístrese ahora para |
35 | 13400 | 8100 | 189,0 | 315,0 | 250,0 | 416,0 | 1,40 | 2,60 | |
45 | 24300 | 14400 | 461,0 | 777,0 | 548,0 | 924,0 | 2,50 | 4,50 |
Tipo y tamaño |
Capacidad de carga dinámica C Capacidad de carga estática C0 rad. Momento de carga nominal M0CX MCX M0CX/M0CZ M0CY/M0CZ Peso del patín Peso de guía por metro |
{{(idx +1)}}
|
{{ fi.description }} {{ fi.name }} |
{{ fi.firstParameter }} |

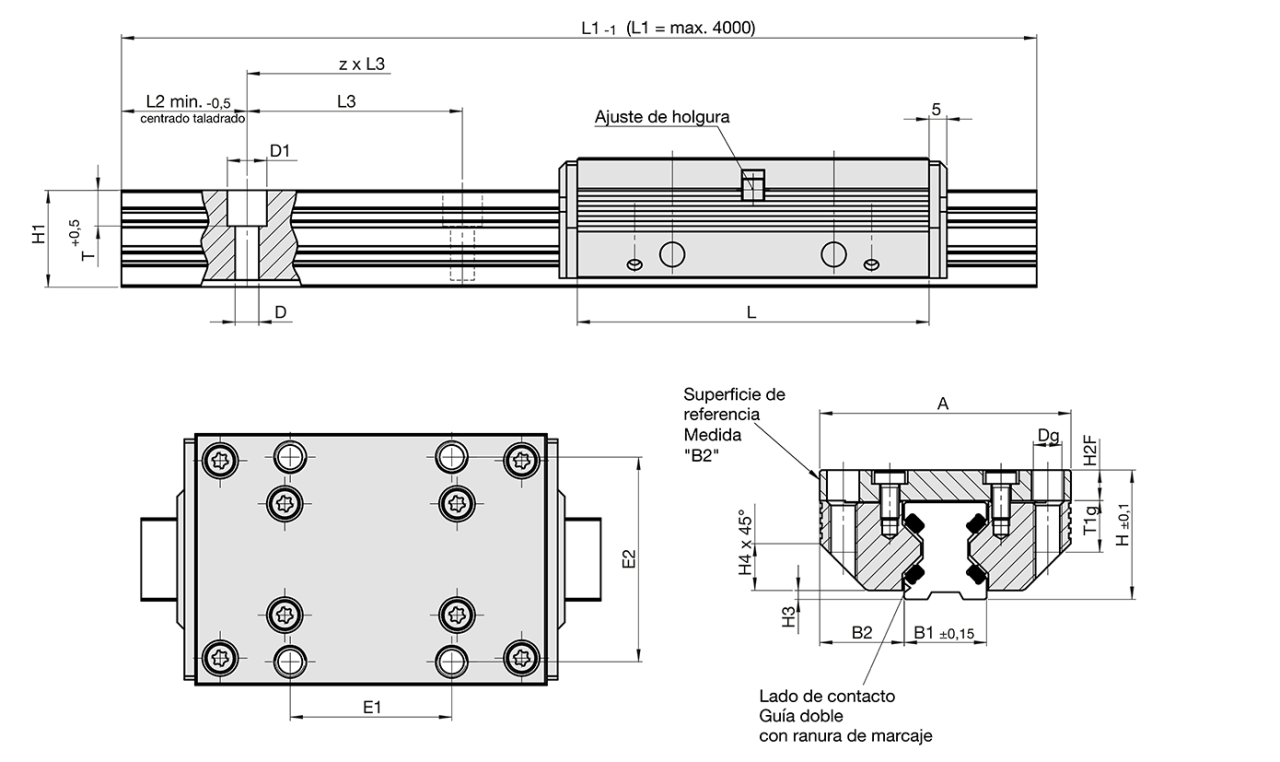

Dibujo técnico |
