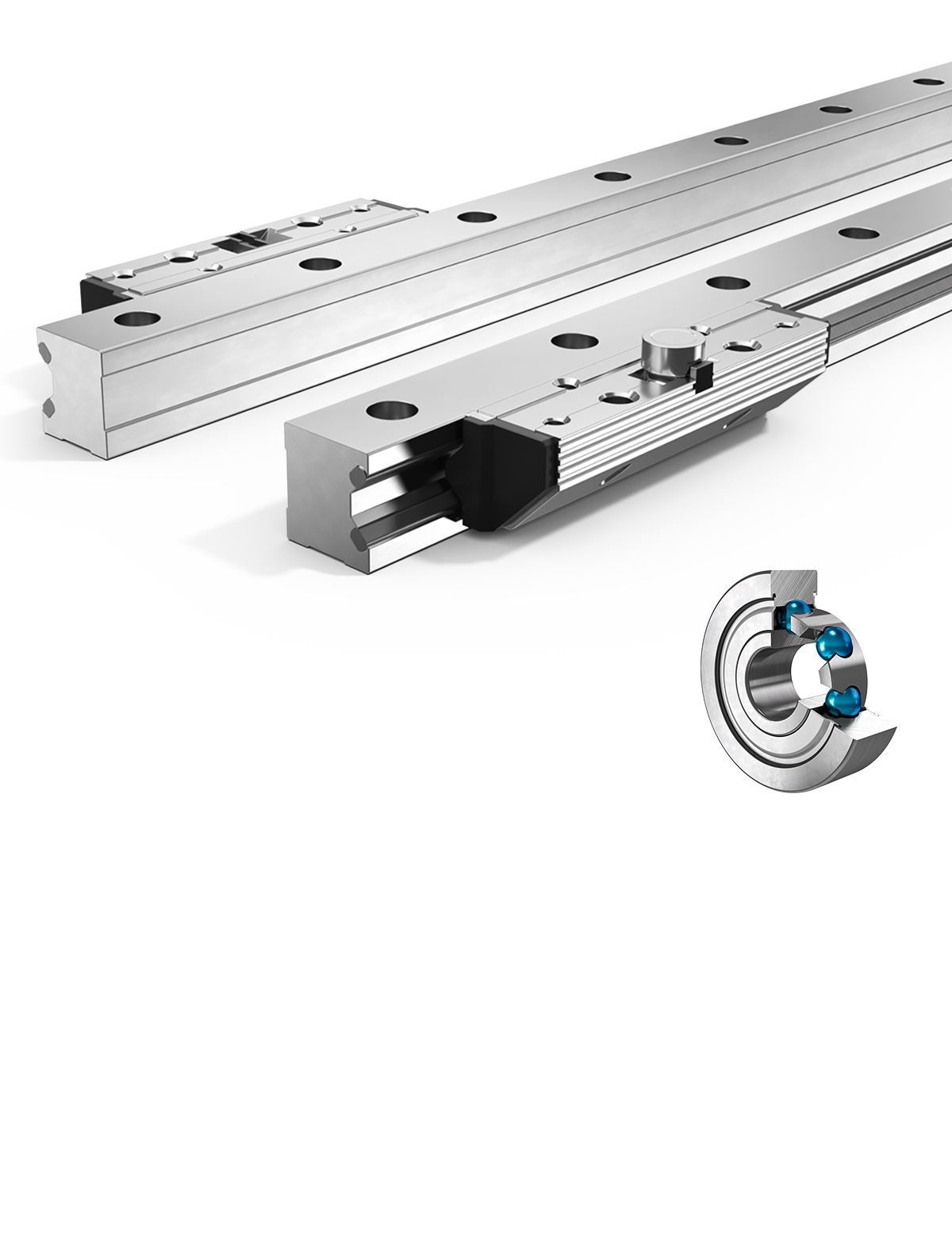

Guías lineales Tipo FDB-R
Par de guías monocarril y
Par de patines
Bajo costo

FDB-R

Descripción

Las guías lineales Franke FDB son adecuadas para tareas de movimiento lineal en casi todas las industrias. Son particularmente convincentes en aplicaciones sensibles al costo con demandas reducidas de carga y ruido. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.

Caracteristicas

Rodillos rodamiento de bolas
Pista de rodadura Acero de resorte, estándar

Características - Evaluación

Resistencia
Dinámica
Resistencia a la corrosión
Amagnético
Sin lubricante
Precio

Datos técnicos

Longitud de la carrera

One piece from 200 mm to 4000 mm, conectable bajo demanda

Material

Cassette plate, roller shoes, rail body: aluminum, anodized
Raceways: spring steel
Rollers: bearing steel

Temperatura operativa para el funcionamiento

−20 °C to +80 °C

Velocidad máxima

10 m/s

Máxima aceleración

40 m/s2

Posición de montaje

Any

Lubricación

Lifetime-lubricated, maintenance-free


Tablas de datos

Compare datos y calcule casos de carga
FDB-R
Nombre Talla Dimensiones
(mm)
N º de pedido.
L B5 H5 B3 B4 D3 D D1 D2 D4 D5 E1 E3 E4 E5
FDB12R 12 64 24,4 15,0 12,00 11,9 M 3 3,4 6 M 4 8 3 25 3,4 29 57 84495L
FDB15R 15 78 30,9 19,0 15,25 15,2 M 4 4,5 8 M 5 10 4 30 4,4 34 68 84395L
FDB20R 20 92 40,9 23,0 20,00 20,4 M 5 5,5 10 M 6 10 4 40 4,9 42 80 84442L
FDB25R 25 98 48,4 27,5 25,00 22,9 M 5 6,6 11 M 8 14 6 45 6,4 48 84 84367L
FDB35R 35 135 68,9 27,5 35,00 32,9 M 6 9,0 15 M10 14 6 62 8,9 67 117 84368L
FDB45R 45 165 82,4 46,5 45,00 36,4 M 8 11,0 18 M12 14 6 80 9,9 83 146 84369L




FDB-R
Nombre Talla Dimensiones
(mm)
N º de pedido.
E6 E7 E8 E9 H1 H3 H4 H6 L3 T T3 a b
FDB12R 12 9,7 3,4 5,5 4,9 14,7 1,4 5,5 4 40 5,5 6,0 4,5 9,5 84495L
FDB15R 15 12,4 4,9 7,0 5,9 18,7 2,0 8,0 5 60 6,0 7,5 5,0 12,5 84395L
FDB20R 20 16,9 5,9 9,5 5,9 22,6 2,0 11,0 5 60 8,0 8,0 7,5 16,0 84442L
FDB25R 25 19,4 7,4 12,0 8,9 27,0 2,5 13,0 7 60 10,0 7,0 10,5 17,5 84367L
FDB35R 35 28,4 8,9 17,0 8,9 37,0 3,5 20,0 7 80 11,5 8,5 12,5 26,0 84368L
FDB45R 45 30,9 9,9 22,0 8 46,0 4,0 22,0 7 105 14,5 9,5 15,5 31,0 84369L




Capacidad de carga, peso, longitud
Nombre Talla Capacidad de carga
N
Capacidad de momento de carga del par de patines sencillos
Nm
Peso
kg
N º de pedido. CAD
Cadenas
Calcular caso
de carga
C C0 M0cx Mcx M0cy/M0cz Mcy/Mcz RSP Guía / m
FDB12R 12 620 170 0,08 (B+30,3) 0,30 (B+30,3) 2,4 8,9 0,07 0,40 84495L
FDB15R 15 700 230 0,10 (B+36,5) 0,35 (B+36,5) 4 12 0,12 0,80 84395L
FDB20R 20 940 300 0,15 (B+47,0) 0,50 (B+47,0) 6 19 0,23 1,20 84442L
FDB25R 25 1500 700 0,35 (B+58,4) 0,70 (B+58,4) 15 32 0,35 1,80 84367L
FDB35R 35 3100 1400 0,70 (B+85,0) 1,50 (B+85,0) 42 95 1,00 3,10 84368L
FDB45R 45 6300 2700 1,40 (B+109,0) 3,10 (B+109,0) 103 238 1,80 5,00 84369L
Tipo y tamaño
Capacidad de carga dinámica C Capacidad de carga estática C0 Momento de carga nominal M0CX MCX M0CX/M0CZ M0CY/M0CZ Peso de par de patines sencillos Peso de guía por metro
CAD Cadenas

Calcular caso de carga
{{(idx +1)}}
{{ fi.description }}
{{ fi.name }}
{{ fi.firstParameter }}

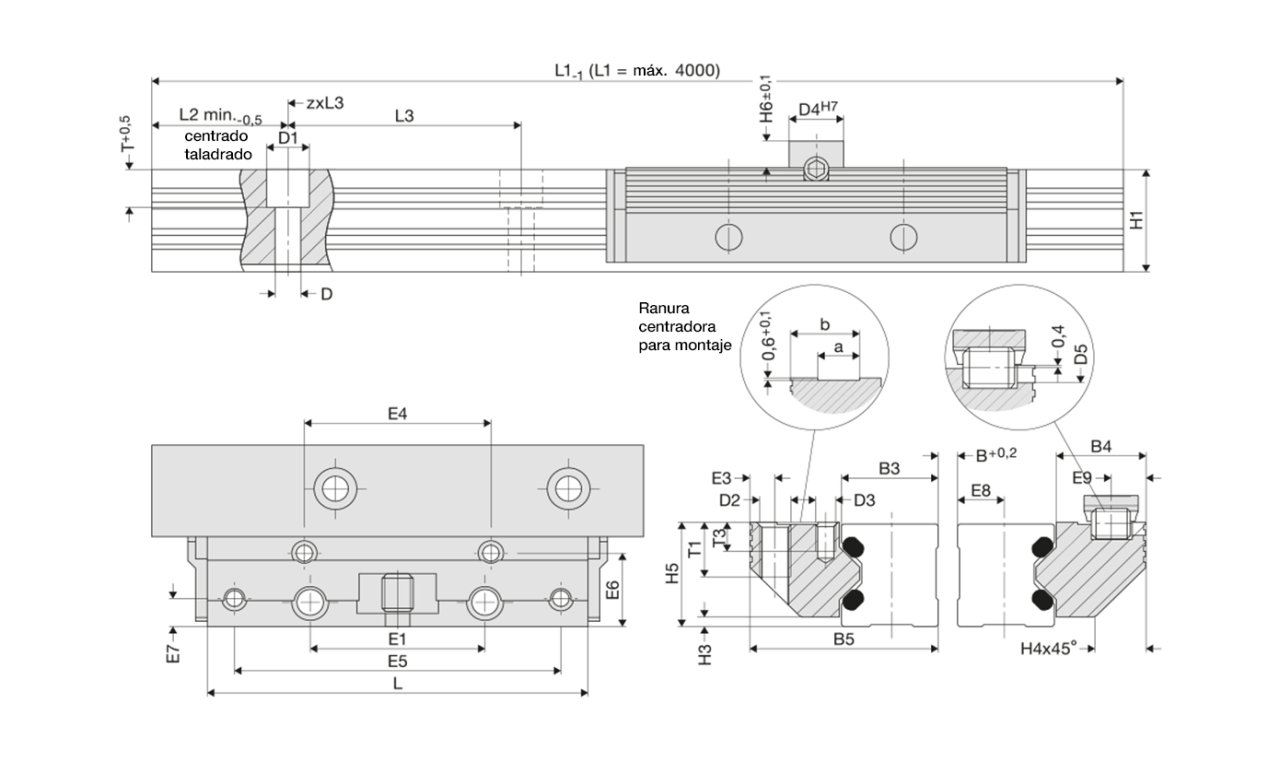

Dibujo técnico
