Rodamientos
con pistas de rodadura perfiladas
Tipo LER

5% descuento
en su primer pedido en línea!

Regístrese ahora

Los rodamientos Franke LER se caracterizan por su sección transversal compacta y su precio competitivo.

Descripción

Los rodamientos Franke LER son adecuados para estándares medios de velocidad de rotación y precisión. Convencen por su rodadura suave, dinámico y su espacio de instalación compacto. Debido a las superficies de contacto rectas, pueden integrarse fácilmente en la construcción circundante y ofrecen una gran rigidez. Su precio competitivo hace que el rodamiento del tipo LER sea una solución económica. Los LER normalmente se montan sin holgura. La precarga se puede ajustar individualmente según las necesidades.

Características - Evaluación

Funcionamiento silencioso
Precisión
Velocidad rotacional
Rigidez
Montaje
Precio

Datos técnicos

Material

Pistas de rodadura de bolas: Acero cromo-silicio endurecido y templado,
Elementos rodantes: Acero laminado endurecido para rodamientos,
Jaula: Poliamida o Poliuretano termoplástico

Temperatura operativa para el funcionamiento

de -30 °C a +80 °C, a corto plazo hasta +100 °C

Velocidad periférica

Máximo 5 m/s, sin junta máximo 10 m/s

Lubricante

Shell Gadus S3 V220 C2

Información técnica

PDF Información técnica

Nuevo tamaño mínimo:
Franke LER 1.5

Información básica

Espacio de instalación 5 x 6 mm
KKØ: 40 - 150 mm

Las ventajas

Espacio de instalación mínimo
Peso mínimo
Precarga ajustable
Económico
Sin juego
Alta resiliencia
Perfil rectangular para una integración
y montaje más simple.

Compacto

Ligero

Precarga ajustable

Precio económico

Espacio de instalación mínimo por un precio mínimo

En el proceso de la miniaturización general, Franke desarrolló el rodamiento LER 1.5. En el campo de rodamientos pequeños, compactos y ligeros, el Franke LER 1.5 es el que más espacio ahorra, lo que le da un valor añadido en un entorno tan competitivo. A diferencia de un rodamiento de sección delgada o un rodamiento de plástico, la precarga en el LER 1.5 también se puede ajustar, exactamente según los criterios de la aplicación. El LER 1.5 no solo impresiona por su rendimiento, sino también por su precio particularmente atractivo.

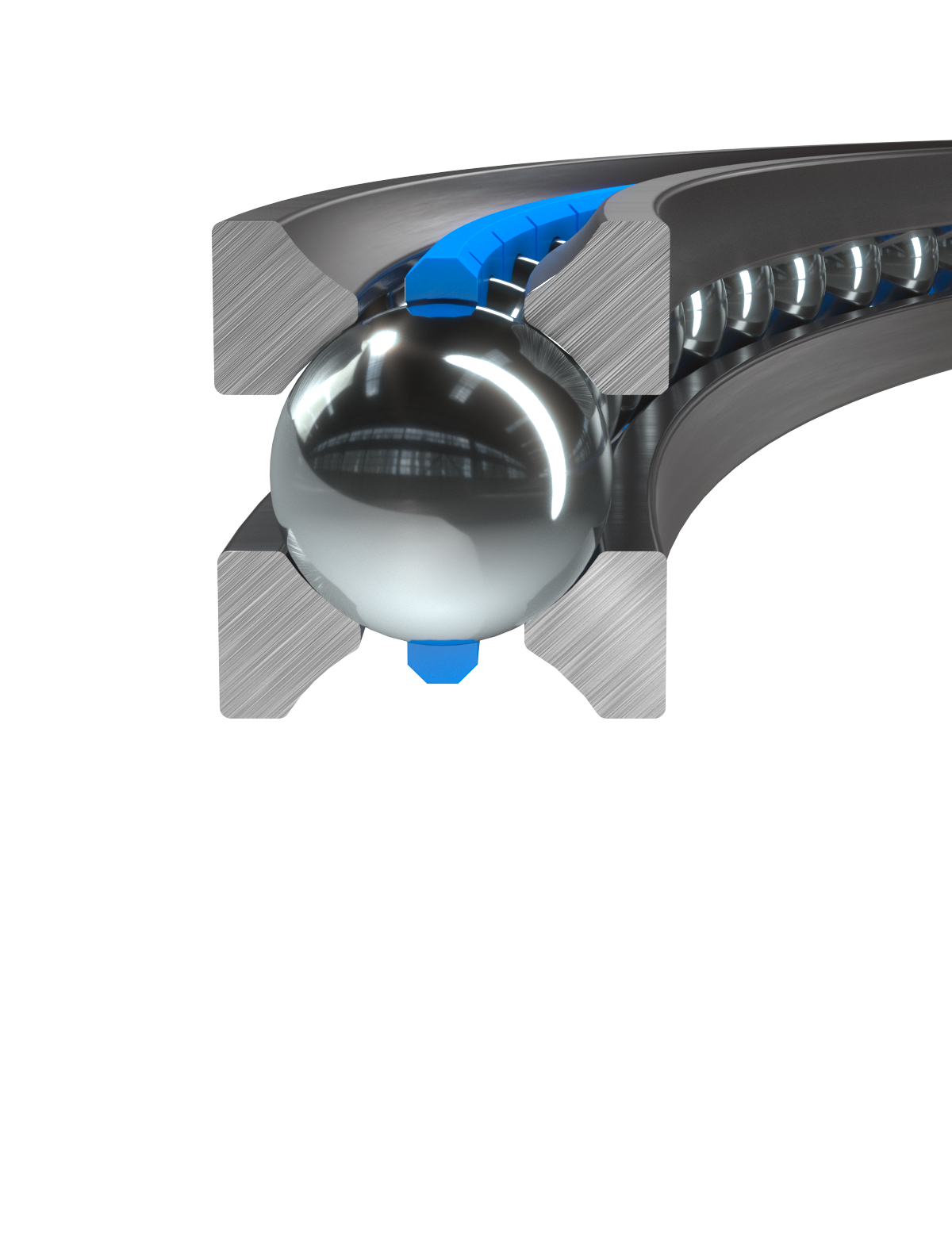

Alambre de perfil rectangular

Ventaja del perfil rectangular

Como todos los rodamientos del tipo LER, el LER 1.5 tiene pistas de rodadura hechas de alambre de perfil rectangular. Por lo tanto, el alojamiento también se puede hacer aquí en ángulo recto. Esto es particularmente útil en el área de las miniaturas y reduce considerablemente el precio de fabricación de las piezas de la carcasa. Además, el perfil rectangular mejora la rigidez y facilita el montaje.

Campos de aplicación

El LER 1.5 es especialmente adecuado para aplicaciones ultracompactas como en robots colaborativos, en exoesqueletos o en aplicaciones médicas. Con su pequeño espacio de instalación, el nuevo LER 1.5 responde perfectamente a la tendencia hacia la miniaturización en el área de manipulación y automatización. Las pequeñas mesas rotativas, pinzas o manipuladores se pueden mover con precisión y con una gran capacidad de carga.

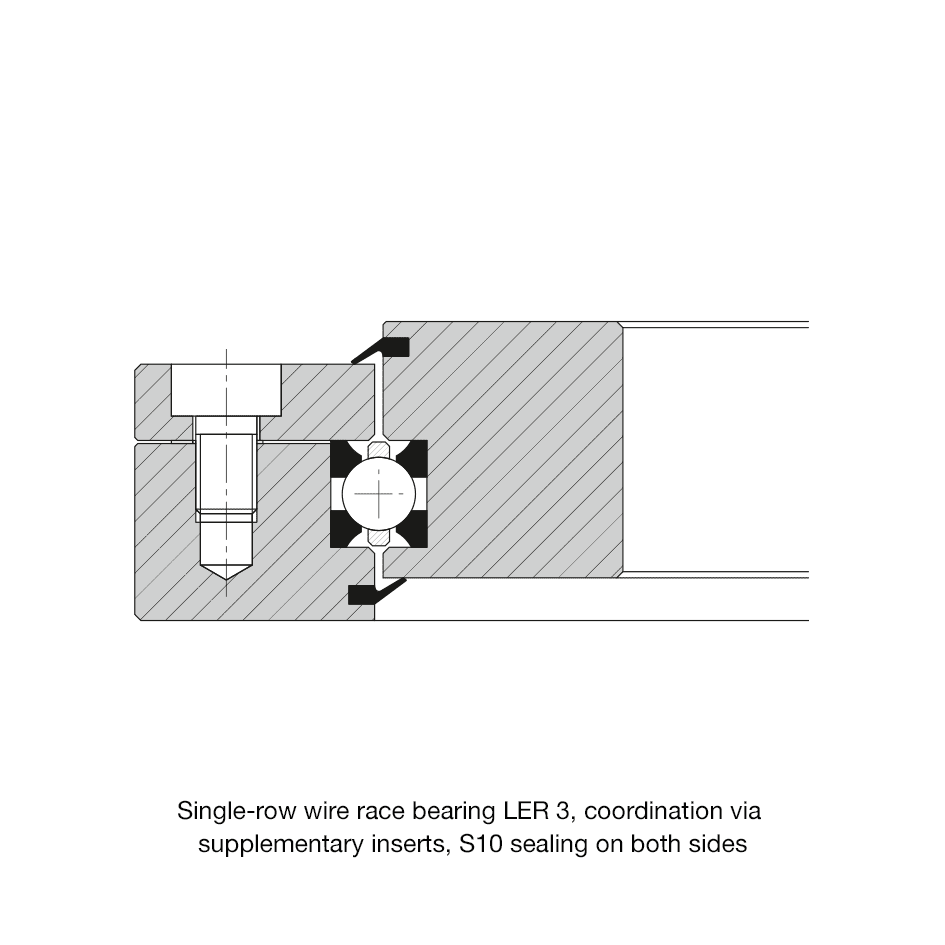

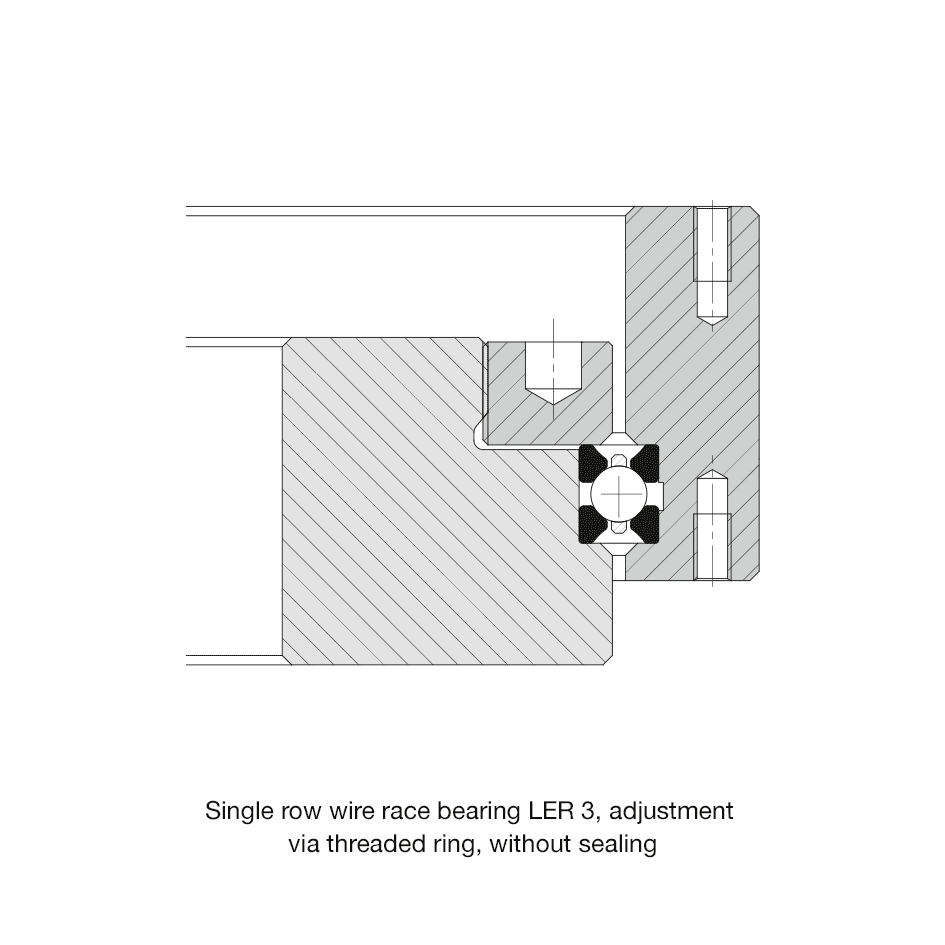

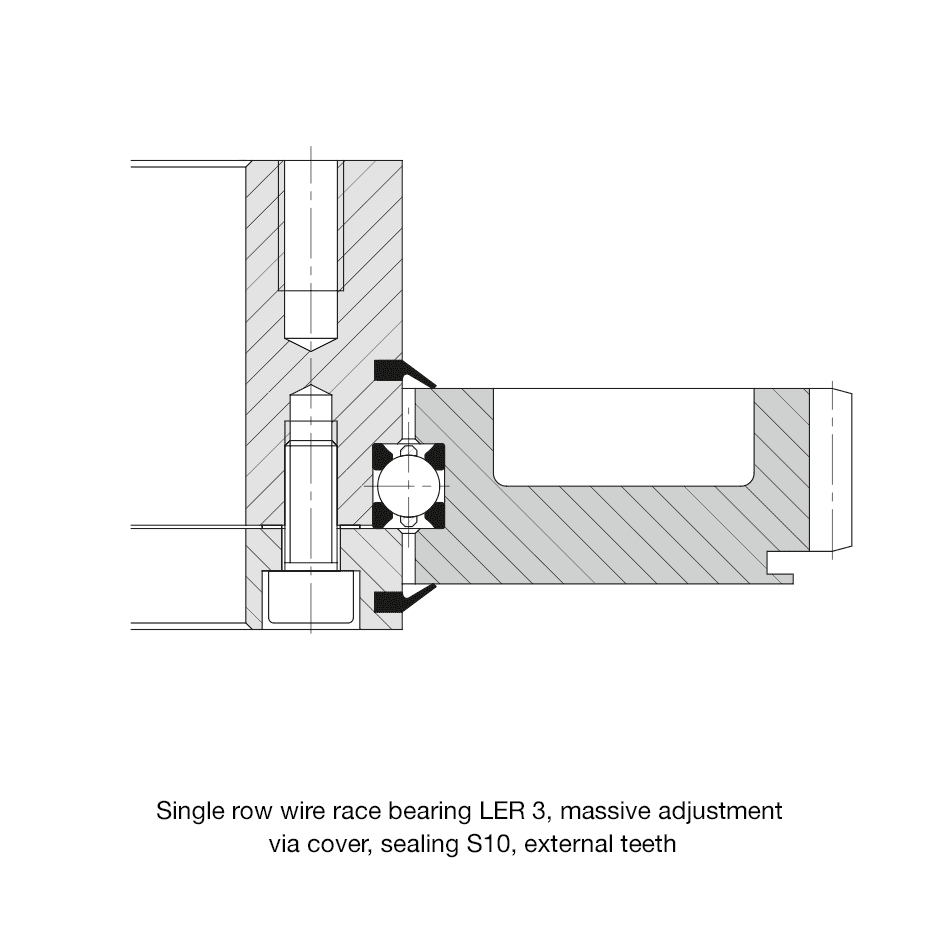

Ejemplos de diseño

Tablas de datos

Comparar los datos y calcular los casos de carga

LER 1.5 M x N 5 x 6 mm								MyFranke
Nombre	KKØ mm	Capacidad de carga kN				Estat. M. kNm	Peso kg	CAD-Descargar Calcular caso de carga
		C_0a	C_0r	C_a	C_r	C_0m		CAD-Descargar Calcular caso de carga
LER1.5-0040	40	8	4	5	4	0,1	0,01	Regístrese ahora para obtener acceso a MyFranke. Regístrese
LER1.5-0050	50	11	5	5	4	0,1	0,02
LER1.5-0060	60	13	6	6	5	0,2	0,02
LER1.5-0070	70	15	7	6	5	0,2	0,03
LER1.5-0080	80	17	8	6	5	0,3	0,03
LER1.5-0090	90	20	9	6	6	0,4	0,03
LER1.5-0100	100	22	10	7	6	0,5	0,04
LER1.5-0110	110	24	11	7	6	0,6	0,04
LER1.5-0120	120	26	12	7	6	0,7	0,05
LER1.5-0130	130	29	13	7	6	0,9	0,05
LER1.5-0140	140	31	14	8	7	1,0	0,05
LER1.5-0150	150	33	15	8	7	1,2	0,06

Descargar ficha técnica como PDF

Compare el tipo LER con otros tipos de rodamientos

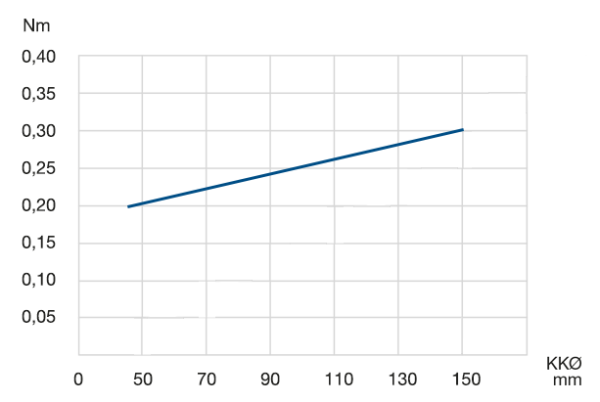

Diagrama Resistencia rotativa LER 1.5 — Resistencia rotativa

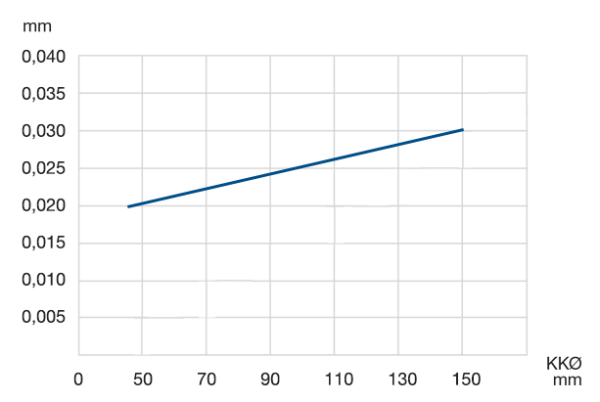

Diagrama Precisión de la desviación radial y axial LER 1.5 — Precisión de la desviación radial y axial

LER 2 M x N 7,5 x 8,9 mm								MyFranke
Nombre	KKØ mm	Capacidad de carga kN				Estat. M. kNm	Peso kg	CAD-Descargar Calcular caso de carga
		C_0a	C_0r	C_a	C_r	C_0m		CAD-Descargar Calcular caso de carga
LER2-0080	80	28	13	11	9	0,5	0,06	Regístrese ahora para obtener acceso a MyFranke. Regístrese
LER2-0100	100	35	17	12	10	0,8	0,08
LER2-0120	120	42	20	12	11	1,2	0,10
LER2-0140	140	49	23	13	11	1,6	0,11
LER2-0160	160	56	27	14	12	2,1	0,13
LER2-0180	180	64	30	14	12	2,7	0,15
LER2-0200	200	71	33	15	13	3,3	0,16
LER2-0220	220	77	36	15	13	4,0	0,18
LER2-0240	240	85	40	16	14	4,8	0,19
LER2-0260	260	92	43	17	14	5,6	0,21
LER2-0280	280	100	47	17	15	6,6	0,23
LER2-0300	300	107	50	17	15	7,6	0,24
LER2-0320	320	113	53	18	15	8,5	0,26
LER2-0340	340	121	57	18	16	9,7	0,28
LER2-0360	360	128	60	19	16	10,9	0,29
LER2-0380	380	136	64	19	16	12,1	0,31
LER2-0400	400	143	67	19	17	13,5	0,33

Descargar ficha técnica como PDF

Compare el tipo LER con otros tipos de rodamientos

Diagrama Resistencia rotativa LER 2 — Resistencia rotativa

Diagrama Precisión de la desviación radial y axial LER 2 — Precisión de la desviación radial y axial

LER 3 M x N 11 x 13 mm								MyFranke
Nombre	KKØ mm	Capacidad de carga kN				Estat. M. kNm	Peso kg	CAD-Descargar Calcular caso de carga
		C_0a	C_0r	C_a	C_r	C_0m		CAD-Descargar Calcular caso de carga
LER3-0100	100	54	25	18	15	1,3	0,17	Regístrese ahora para obtener acceso a MyFranke. Regístrese
LER3-0150	150	82	39	21	18	2,9	0,26
LER3-0200	200	110	52	23	20	5,2	0,34
LER3-0250	250	138	65	25	22	8,1	0,43
LER3-0300	300	168	79	27	24	11,9	0,52
LER3-0350	350	196	92	29	25	16,2	0,60
LER3-0400	400	224	105	30	26	21,1	0,69
LER3-0450	450	252	119	32	27	26,7	0,77
LER3-0500	500	280	132	33	28	33,0	0,86
LER3-0550	550	308	145	34	29	39,9	0,94
LER3-0600	600	339	159	35	30	47,8	1,03
LER3-0650	650	367	172	36	31	56,1	1,12
LER3-0700	700	395	186	37	32	65,0	1,20
LER3-0750	750	423	199	38	33	74,6	1,29
LER3-0800	800	451	212	39	34	84,8	1,37
LER3-0850	850	479	225	40	34	95,7	1,46
LER3-0900	900	509	239	41	35	107,8	1,55
LER3-0950	950	537	253	44	38	120,0	1,67
LER3-1000	1000	565	266	42	37	133,0	1,72
LER3-1100	1100	621	292	44	38	160,8	1,89
LER3-1200	1200	680	319	45	39	191,9	2,06
LER3-1300	1300	736	346	47	40	225,0	2,23
LER3-1400	1400	791	372	48	41	260,7	2,41
LER3-1500	1500	850	399	49	43	300,0	2,58

Descargar ficha técnica como PDF

Compare el tipo LER con otros tipos de rodamientos

Diagrama Resistencia rotativa LER 3 — Resistencia rotativa

Diagrama Precisión de la desviación radial y axial LER 3 — Precisión de la desviación radial y axial

LER 4 M x N 14 x 16 mm								MyFranke
Nombre	KKØ mm	Capacidad de carga kN				Estat. M. kNm	Peso kg	CAD-Descargar Calcular caso de carga
		C_0a	C_0r	C_a	C_r	C_0m		CAD-Descargar Calcular caso de carga
LER4-0200	200	175	82	40	34	8,2	0,61	Regístrese ahora para obtener acceso a MyFranke. Regístrese
LER4-0250	250	219	103	43	37	12,9	0,76
LER4-0300	300	264	124	46	40	18,6	0,91
LER4-0350	350	308	145	49	42	25,4	1,06
LER4-0400	400	353	166	51	44	33,2	1,21
LER4-0450	450	401	189	54	47	42,5	1,37
LER4-0500	500	446	210	56	49	52,5	1,53
LER4-0550	550	491	231	58	50	63,5	1,68
LER4-0600	600	535	252	60	52	75,6	1,83
LER4-0650	650	580	273	62	53	88,7	1,98
LER4-0700	700	624	294	64	55	102,8	2,13
LER4-0750	750	669	315	65	56	118,0	2,29
LER4-0800	800	714	336	67	58	134,3	2,44
LER4-0850	850	758	357	68	59	151,6	2,59
LER4-0900	900	803	378	70	60	170,0	2,74
LER4-0950	950	851	401	71	62	190,3	2,90
LER4-1000	1000	896	422	73	63	210,8	3,05
LER4-1100	1100	985	464	75	65	254,9	3,36
LER4-1200	1200	1074	506	77	67	303,3	3,66
LER4-1300	1300	1163	548	80	69	355,8	3,96
LER4-1400	1400	1257	592	82	71	413,9	4,27
LER4-1500	1500	1346	633	84	73	474,9	4,58

Descargar ficha técnica como PDF

Compare el tipo LER con otros tipos de rodamientos

Diagrama Resistencia rotativa LER 4 — Resistencia rotativa

Diagrama Precisión de la desviación radial y axial LER 4 — Precisión de la desviación radial y axial

LER 5 M x N 15,75 x 17,5 mm								MyFranke
Nombre	KKØ mm	Capacidad de carga kN				Estat. M. kNm	Peso kg	CAD-Descargar Calcular caso de carga
		C_0a	C_0r	C_a	C_r	C_0m		CAD-Descargar Calcular caso de carga
LER5-0250	250	260	123	43	37	15,3	0,94	Regístrese ahora para obtener acceso a MyFranke. Regístrese
LER5-0300	300	313	148	46	40	22,1	1,13
LER5-0350	350	366	172	49	42	30,2	1,31
LER5-0400	400	419	197	51	44	39,5	1,50
LER5-0450	450	477	225	54	47	50,5	1,70
LER5-0500	500	530	250	56	49	62,4	1,88
LER5-0550	550	583	274	58	50	75,5	2,07
LER5-0600	600	636	299	60	52	89,8	2,26
LER5-0650	650	689	324	62	53	105,4	2,45
LER5-0700	700	742	349	64	55	122,2	2,64
LER5-0750	750	795	374	65	56	140,3	2,82
LER5-0800	800	848	399	67	58	159,6	3,01
LER5-0850	850	901	424	68	59	180,2	3,20
LER5-0900	900	954	449	70	60	202,0	3,39
LER5-0950	950	1012	476	71	62	226,1	3,58
LER5-1000	1000	1065	501	73	63	250,5	3,77
LER5-1100	1100	1171	551	75	65	303,0	4,14
LER5-1200	1200	1277	601	77	67	360,4	4,52
LER5-1300	1300	1383	651	80	69	422,9	4,90
LER5-1400	1400	1493	703	82	71	491,9	5,28
LER5-1500	1500	1599	753	84	73	564,4	5,65
LER5-1600	1600	1705	803	86	75	641,9	6,03
LER5-1700	1700	1811	853	88	76	724,4	6,40
LER5-1800	1800	1922	905	90	78	814,0	6,79

Descargar ficha técnica como PDF

Compare el tipo LER con otros tipos de rodamientos

Diagrama Resistencia rotativa LER 5 — Resistencia rotativa

Diagrama Precisión de la desviación radial y axial LER 5 — Precisión de la desviación radial y axial

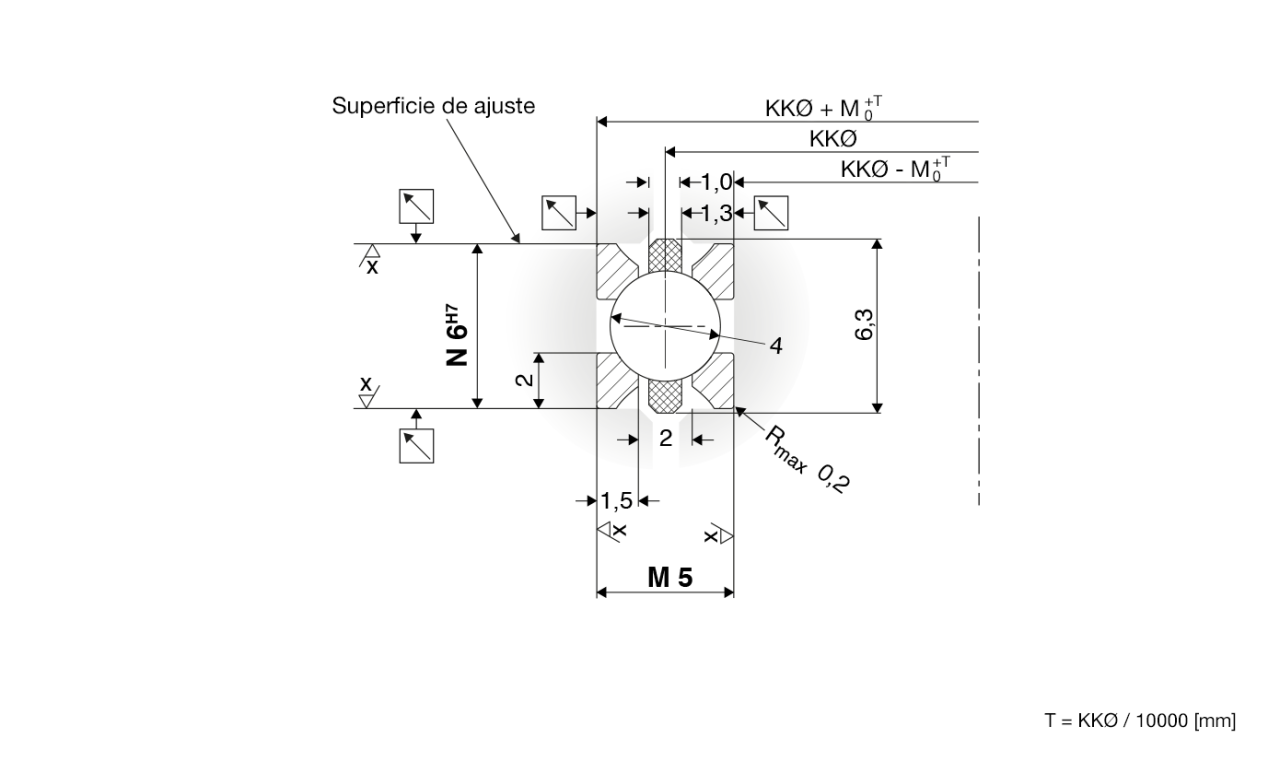

Espacio de instalación M X N

Diámetro del rodamiento KK∅

Diámetro del alambre λ Capacidad de carga estática C0 ax. Capacidad de carga estática C0 rad. Capacidad de carga dinámica C ax. Capacidad de carga dinámica C rad. Momento estático C0m Peso
