Guías lineales Tipo FDC-K
Doble carril
Anticorrosiva
5% descuento
en su primer pedido en línea!

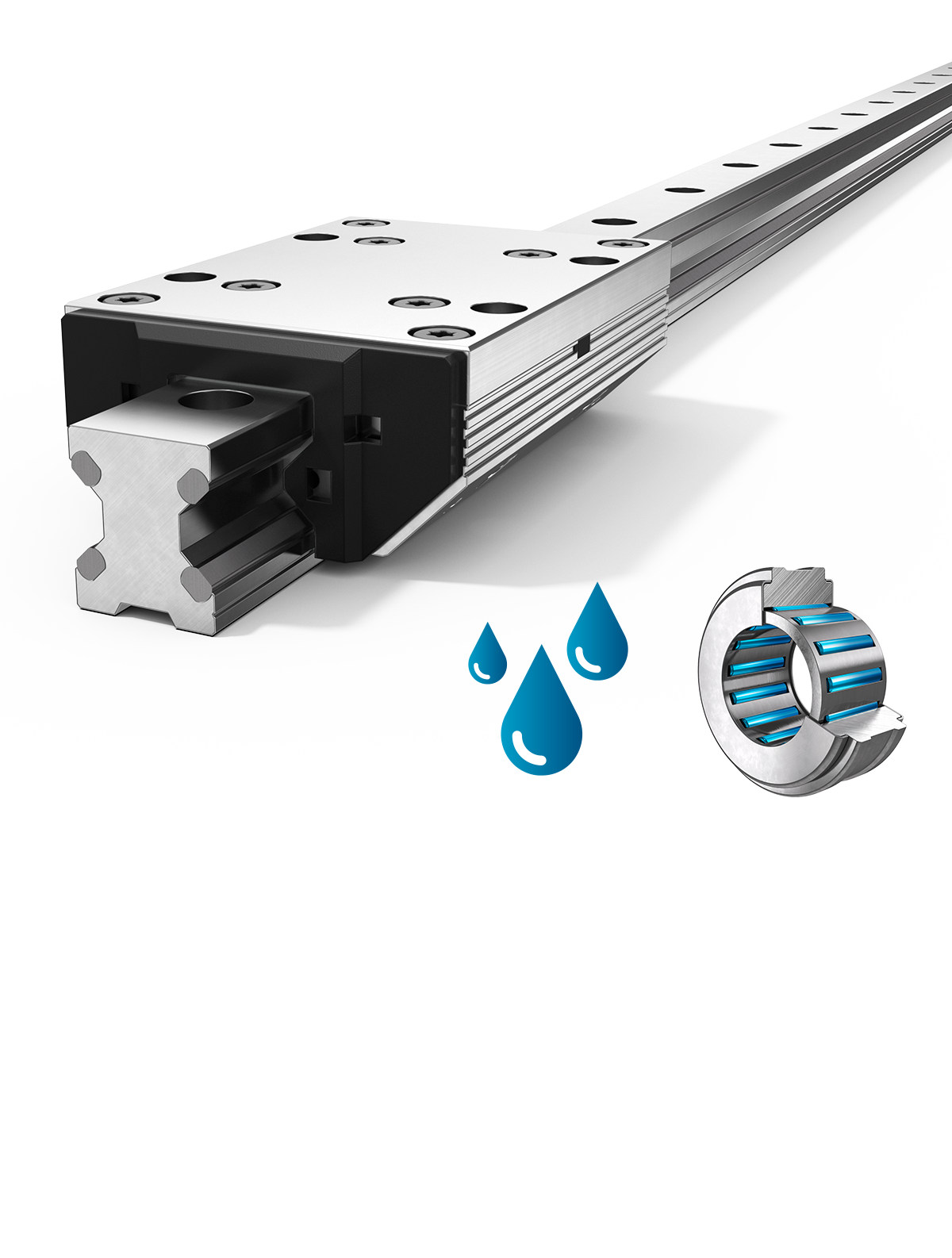

Las guías de rodillos de aluminio FDC son insensibles a las duras condiciones ambientales.
Descripción
Las guías lineales Franke FDC están equipadas con rodamientos de agujas de alta calidad muy silenciosos, de funcionamiento suave y están hechas casi en su totalidad en aluminio ligero. Las pistas incrustadas de acero resistente a la corrosión las hacen insensibles a las influencias ambientales, así como a la humedad o los agentes de limpieza. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.
Caracteristicas
| Rodillos | Rodamientos de agujas |
| Pista de rodadura | NIRO Steel |
Características - Evaluación
| Resiliencia | |
| dinámica | |
| Resistencia a la corrosión | |
| Amagnético | |
| Libre de lubricantes | |
| Precio |
Datos técnicos
Longitud de la carrera
Una pieza de 200 mm a 4000 mm, conectable bajo demanda
Material
Placa del patín, patines sencillos,
cuerpo de la guía: aluminio, anodizado.
Pistas: acero resistente a la corrosión
Rodillos: acero resistente a la corrosión
Temperatura operativa para el funcionamiento
−20 °C a +80 °C
Velocidad máxima
10 m/s
Máxima aceleración
40 m/s2
Posición de montaje
Cualquiera
Lubricante
Lubricado de por vida, sin mantenimiento
Información técnica
Tablas de datos
Comparar los datos y calcular los casos de carga

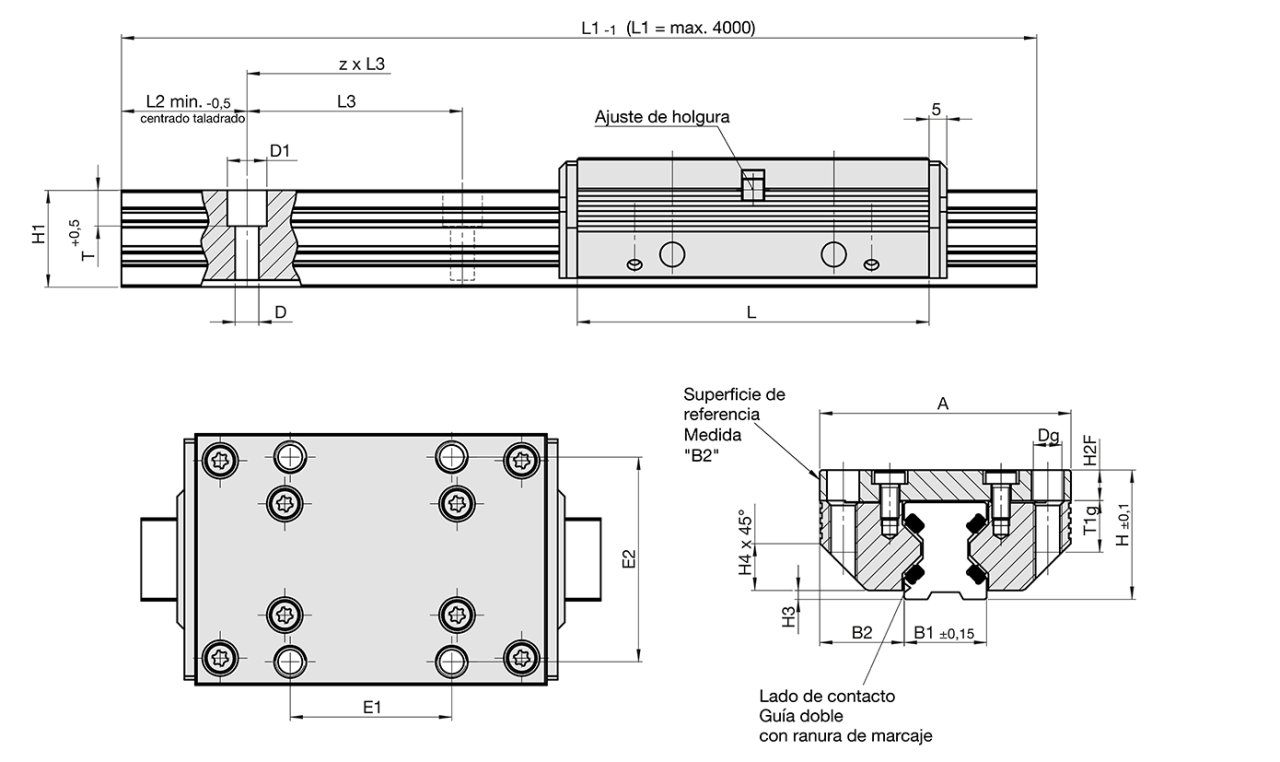

| FDC-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Talla | Dimensiones mm |
||||||||
| A | L | H | B1 | B2 | D | D1 | Dg | E1 | |
| 12 | 37 | 64 | 19 | 12,00 | 12,50 | 3,4 | 6 | M 4 | 25 |
| 15 | 47 | 78 | 24 | 15,50 | 15,75 | 4,5 | 8 | M 5 | 30 |
| 20 | 63 | 92 | 30 | 21,00 | 21,00 | 5,5 | 10 | M 6 | 40 |
| 25 | 70 | 98 | 36 | 23,00 | 23,50 | 6,6 | 11 | M 8 | 45 |
| 35 | 100 | 135 | 48 | 32,00 | 34,00 | 9,0 | 15 | M 10 | 62 |
| 45 | 120 | 165 | 60 | 45,00 | 37,50 | 11,0 | 18 | M 12 | 80 |
| FDC-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Talla |
Dimensiones mm |
||||||||
| E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | |
| 12 | 30 | 14,7 | 4,0 | 1,4 | 5,5 | 10 | 40 | 5,5 | 8 |
| 15 | 38 | 18,7 | 5,0 | 2,0 | 8,0 | 10 | 60 | 6,0 | 10 |
| 20 | 53 | 22,6 | 7,0 | 2,0 | 11,0 | 10 | 60 | 8,0 | 12 |
| 25 | 57 | 27,0 | 8,5 | 2,5 | 13,0 | 10 | 60 | 10,0 | 16 |
| 35 | 82 | 37,0 | 10,5 | 3,5 | 20,0 | 12 | 80 | 11,5 | 20 |
| 45 | 100 | 46,0 | 13,5 | 4,0 | 22,0 | 16 | 105 | 14,5 | 24 |
| Capacidad de carga, peso, longitud | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Talla | Capacidad de carga N |
Capacidad de momento de carga del patín Nm |
Peso kg |
CAD-Descargar Calcular caso de carga |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Patín | Guía/m | ||
| 12 | 1100 | 1200 | 11,0 | 10,0 | 17,0 | 16,0 | 0,09 | 0,40 |
Regístrese ahora para |
| 15 | 2700 | 3000 | 33,0 | 29,0 | 52,0 | 46,0 | 0,17 | 0,80 | |
| 20 | 4300 | 5000 | 71,0 | 61,0 | 103,0 | 89,0 | 0,35 | 1,30 | |
| 25 | 5800 | 8300 | 132,0 | 92,0 | 184,0 | 128,0 | 0,50 | 1,60 | |
| 35 | 10000 | 14500 | 343,0 | 237,0 | 452,0 | 312,0 | 1,40 | 2,60 | |
| 45 | 17000 | 20400 | 651,0 | 542,0 | 774,0 | 645,0 | 2,50 | 4,50 | |
| Tipo y tamaño |
| Capacidad de carga dinámica C Capacidad de carga estática C0 rad. Momento de carga nominal M0CX MCX M0CX/M0CZ M0CY/M0CZ Peso del patín Peso de guía por metro |
