Mesa giratoria de elevada dinámica
Tipo LTA
5% descuento
en su primer pedido en línea!
Las mesas giratorias Franke LTA están diseñadas para aplicaciones dinámicas en las áreas de mecanizado, manipulación y montaje.
Descripción
Las mesas giratorias Franke tipo LTA son unidades de posicionamiento ligeras y compactas, listas para instalar, para velocidades de hasta 100 rpm. So y tienen una excelente concentricidad y precisión de salida axial. Las mesas giratorias LTA son versátiles y están especialmente indicadas para tareas de mecanizado ligero y aplicaciones de manipulación y montaje dinámicos.
Características - Evaluación
| Precisión | |
| Velocidad rotacional | |
| Ø-Rango | |
| Precio |
Datos técnicos
Material
Placa base: Aluminio
Carcasa: V2A
Pistas de rodamientos de bolas: Acero cromo-silicio endurecido y templado,
Elementos rotatorios: Acero laminado endurecido para rodamientos,
Tornillo sin fin: Aleación de bronce resistente al desgaste
Eje sin fin: CK45N endurecido y rectificado
Temperatura operativa para el funcionamiento
-10 °C to +80 °C
Velocidad de rotación
Máximo 100 min-1
Posición de montaje
Cualquiera, preferentemente horizontal
Lubricante
Con grasa para rodamientos a través de engrasadores
Opciones
Interruptores de proximidad inductivos, brida/embrague para el montaje del motor, motorización
Información técnica
Tablas de datos
Comparar los datos y calcular los casos de carga

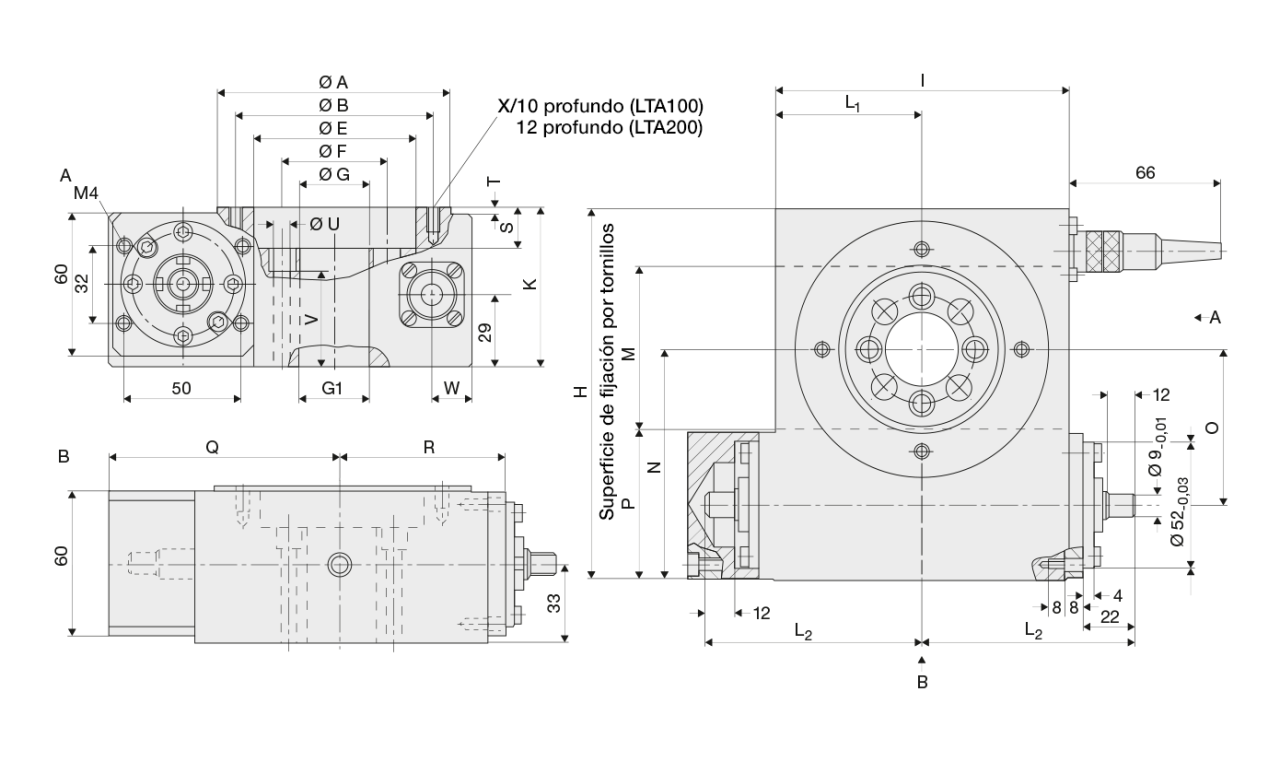

| LTA Tabla parte 1 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nombre | Ø nominal mm |
Dimensiones mm |
|||||||||
| A | B | ØEH7/6 tief | ØF | ØG | ØG1H712 tief | H | I | K | L1 | L2 | |
| LTA-0100 | 100 | 85 | 70 | 45 | 30 | 30 | 155 | 125 | 65 | 62,5 | 91,5 |
| LTA-0200 | 200 | 175 | 160 | 130 | 110 | 110 | 255 | 220 | 70 | 110,0 | 139,0 |
| LTA Tabla parte 2 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nombre | Ø nominal mm |
Capacidad de carga KN |
Dimensiones mm |
|||||||||||
| A | C0 | C | M | N | P | Q | R | S | T | U | V | W | X | |
| LTA-0100 | 100 | 17,5 | 9 | 70 | 96,0 | 61 | 99,5 | 69,5 | 17 | 2 | 4xØ6,6 | 39 | 17 | 4xM6 |
| LTA-0200 | 200 | 43,0 | 18 | 165 | 145,5 | 63 | 147,0 | 117,0 | 22 | 7 | 6xØ9,0 | 39 | 22 | 6xM8 |
| LTA Tabla parte 3 | MyFranke | ||||||
|---|---|---|---|---|---|---|---|
| Nombre | Ø nominal mm |
Momento de vuelco Nm |
Velocidad de entrada rpm |
Ratio de reducción | Velocidad de salida rpm |
Peso kg |
CAD-Descargar Calcular caso de carga |
| A | C0m | N1 max | i | N2 max | |||
| LTA-0100 | 100 | 289 | 1800 | 18 | 100 | 5,5 |
Regístrese ahora para |
| LTA-0200 | 200 | 433 | 2200 | 36 | 61 | 10,0 | |
| Resumen de rendimiento | LTA-0100 | LTA-0200 | ||
|---|---|---|---|---|
| Reducción | 18:1 | 36:1 | ||
| Par de entrada | M1max | Nm | 5 | 5 |
| Par de salida | M2max | Nm | 54 | 108 |
| Precisión del plan / desviación | µm | 30 | 30 | |
| Precisión de posicionamiento | sec | 160 | 120 | |
| Repetibilidad | sec | 20 | 14 | |
