Guías lineales tipo FDB-K
Doble carril y patín
Bajo costo
5% descuento
en su primer pedido en línea!
Las guías de rodillos de aluminio del tipo FDB están equipadas con rodamientos de bolas y convencen con un precio particularmente bajo.
Descripción
Las guías lineales Franke FDB son adecuadas para tareas de movimiento lineal en casi todas las industrias. Están particularmente indicadas para aplicaciones sensibles al costo con demandas reducidas de capacidad de carga. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.
Caracteristicas
| Rodillos | Rodamiento de bolas |
| Pista de rodadura | Acero de resorte, estándar |
Características - Evaluación
| Resiliencia | |
| dinámica | |
| Resistencia a la corrosión | |
| Amagnético | |
| Libre de lubricantes | |
| Precio |
Datos técnicos
Longitud de la carrera
Una pieza de 200 mm a 4000 mm, conectable bajo demanda
Material
Placa del patín, patines sencillos,
cuerpo de la guía: aluminio, anodizado.
Pistas de rodadura: acero de resorte
Rodillos: rodamiento de acero
Temperatura operativa para el funcionamiento
−20 °C a +80 °C
Velocidad máxima
10 m/s
Máxima aceleración
40 m/s2
Posición de montaje
Cualquiera
Lubricante
Lubricado de por vida, sin mantenimiento
Información técnica
Tablas de datos
Comparar los datos y calcular los casos de carga

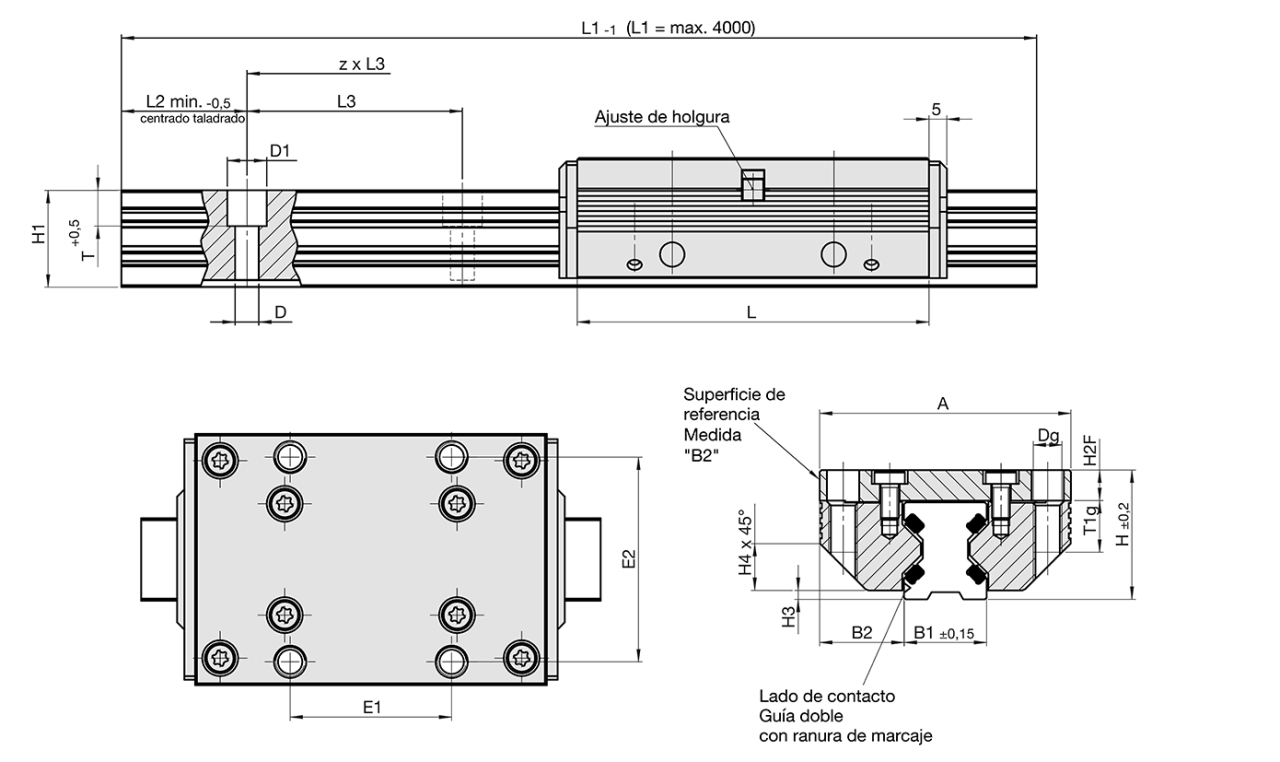

| FDB-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Talla | Dimensiones mm |
||||||||
| A | L | H | B1 | B2 | D | D1 | Dg | E1 | |
| 12 | 37 | 64 | 19 | 12,00 | 12,50 | 3,4 | 6 | M 4 | 25 |
| 15 | 47 | 78 | 24 | 15,50 | 15,75 | 4,5 | 8 | M 5 | 30 |
| 20 | 63 | 92 | 30 | 21,00 | 21,00 | 5,5 | 10 | M 6 | 40 |
| 25 | 70 | 98 | 36 | 23,00 | 23,50 | 6,6 | 11 | M 8 | 45 |
| 35 | 100 | 135 | 48 | 32,00 | 34,00 | 9,0 | 15 | M10 | 62 |
| 45 | 120 | 165 | 60 | 45,00 | 37,50 | 11,0 | 18 | M12 | 80 |
| FDB-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Talla |
Dimensiones mm |
||||||||
| E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | |
| 12 | 30 | 14,7 | 4,0 | 1,4 | 5,5 | 10 | 40 | 5,5 | 8 |
| 15 | 38 | 18,7 | 5,0 | 2,0 | 8,0 | 10 | 60 | 6,0 | 10 |
| 20 | 53 | 22,6 | 7,0 | 2,0 | 11,0 | 10 | 60 | 8,0 | 12 |
| 25 | 57 | 27,0 | 8,5 | 2,5 | 13,0 | 10 | 60 | 10,0 | 16 |
| 35 | 82 | 37,0 | 10,5 | 3,5 | 20,0 | 12 | 80 | 11,5 | 20 |
| 45 | 100 | 46,0 | 13,5 | 4,0 | 22,0 | 16 | 105 | 14,5 | 24 |
| Capacidad de carga, peso, longitud | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Talla | Capacidad de carga N |
Capacidad de momento de carga del patín Nm |
Peso kg |
CAD-Descargar Calcular caso de carga |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Patín | Guía/m | ||
| 12 | 620 | 170 | 1,6 | 5,7 | 2,4 | 8,9 | 0,09 | 0,40 |
Regístrese ahora para |
| 15 | 700 | 230 | 2,5 | 7,5 | 4,0 | 12,0 | 0,17 | 0,80 | |
| 20 | 940 | 300 | 4,0 | 13,0 | 6,0 | 19,0 | 0,35 | 1,30 | |
| 25 | 1500 | 700 | 11,0 | 23,0 | 15,0 | 32,0 | 0,50 | 1,60 | |
| 35 | 3100 | 1400 | 32,0 | 72,0 | 42,0 | 95,0 | 1,40 | 2,60 | |
| 45 | 6300 | 2700 | 86,0 | 200,0 | 103,0 | 238,0 | 2,50 | 4,50 | |
| Tipo y tamaño |
| Capacidad de carga dinámica C Capacidad de carga estática C0 rad. Momento de carga nominal M0CX MCX M0CX/M0CZ M0CY/M0CZ Peso del patín Peso de guía por metro |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |
| Dibujo técnico |
| Ficha técnica (PDF) |
