Guías lineales tipo FDE-R
Par de guías monocarril y
Par de patines
Sin lubricante

FDE-R

Descripción

Las guías lineales FDE de Franke están equipadas con rodamientos de agujas de alta calidad y sin lubricante, y están hechas casi en su totalidad de aluminio liviano. Son adecuados para tareas de movimiento lineal en casi todas las industrias, especialmente para su uso en la producción de alimentos o en salas limpias. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.

Caracteristicas

Rodillos Rodamientos de agujas sin lubricante
Pista de rodadura Acero de resorte, estándar

Características - Evaluación

Resistencia
Dinámica
Resistencia a la corrosión
Amagnético
Sin lubricante
Precio

Datos técnicos

Longitud de la carrera

Una pieza de 200 mm a 4000 mm, conectable bajo demanda

Material

Placa del patín, patines sencillos,
cuerpo de la guía: aluminio, anodizado
Pistas de rodadura: acero de resorte
Rodillos: rodamiento de acero

Temperatura operativa para el funcionamiento

−20 ° C a +80 ° C

Velocidad máxima

1 m/s

Máxima aceleración

40 m/s2

Posición de montaje

Cualquiera

Lubricación

Lubricado de por vida, sin mantenimiento


Tablas de datos

Compare datos y calcule casos de carga
FDE-R
Nombre Talla Dimensiones
(mm)
Nº de pedido
L B5 H5 B3 B4 D3 D D1 D2 D4 D5 E1 E3 E4 E5
FDE12R 12 64 24,4 15,0 12,00 11,9 M 3 3,4 6 M 4 8 3 25 3,4 29 57 84495T
FDE15R 15 78 30,9 19,0 15,25 15,2 M 4 4,5 8 M 5 10 4 30 4,4 34 68 84395T
FDE20R 20 92 40,9 23,0 20,00 20,4 M 5 5,5 10 M 6 10 4 40 4,9 42 80 84442T
FDE25R 25 98 48,4 27,5 25,00 22,9 M 5 6,6 11 M 8 14 6 45 6,4 48 84 84367T
FDE35R 35 135 68,9 37,5 35,00 32,9 M 6 9,0 15 M10 14 6 62 8,9 67 117 84368T
FDE45R 45 165 82,4 46,5 45,00 36,4 M 8 11,0 18 M12 14 6 80 9,9 83 146 84369T




FDE-R
Nombre Talla Dimensiones
(mm)
Nº de pedido
E6 E7 E8 E9 H1 H3 H4 H6 L3 T T3 a b
FDE12R 12 9,7 3,4 5,5 4,9 14,7 1,4 5,5 4 40 5,5 6,0 4,5 9,5 84495T
FDE15R 15 12,4 4,9 7,0 5,9 18,7 2,0 8,0 5 60 6,0 7,5 5,0 12,5 84395T
FDE20R 20 16,9 5,9 9,5 5,9 22,6 2,0 11,0 5 60 8,0 8,0 7,5 16,0 84442T
FDE25R 25 19,4 7,4 12,0 8,9 27,0 2,5 13,0 7 60 10,0 7,0 10,5 17,5 84367T
FDE35R 35 28,4 8,9 17,0 8,9 37,0 3,5 20,0 7 80 11,5 8,5 12,5 26,0 84368T
FDE45R 45 30,9 9,9 22,0 8,9 46,0 4,0 22,0 7 105 14,5 9,5 15,5 31,0 84369T




Capacidad de carga, peso, longitud
Nombre Talla Capacidad de carga
N
Capacidad de momento de carga del par de patines sencillos
Nm
Peso
kg
Nº de pedido CAD
Cadenas
Calcular caso
de carga
C C0 M0cx Mcx M0cy/M0cz Mcy/Mcz RSP Guía / m
FDE12R 12 350 400 0,20 (B+30,3) 0,20 (B+30,3) 6 5 0,07 0,40 84495T
FDE15R 15 600 700 0,35 (B+36,5) 0,30 (B+36,5) 12 10 0,12 0,80 84395T
FDE20R 20 700 900 0,40 (B+47,0) 0,33 (B+47,0) 17 14 0,23 1,20 84442T
FDE25R 25 1200 1600 0,80 (B+58,4) 0,60 (B+58,4) 35 25 0,35 1,80 84367T
FDE35R 35 2000 2500 1,20 (B+85,0) 0,90 (B+85,0) 76 58 1,00 3,10 84368T
FDE45R 45 4400 5500 2,70 (B+109,0) 2,20 (B+109,0) 210 170 1,80 5,00 84369T
Tipo y tamaño
Capacidad de carga dinámica C Capacidad de carga estática C0 Momento de carga nominal M0CX MCX M0CX/M0CZ M0CY/M0CZ Peso de par de patines sencillos Peso de guía por metro
CAD Cadenas

Calcular caso de carga
{{(idx +1)}}
{{ fi.description }}
{{ fi.name }}
{{ fi.firstParameter }}

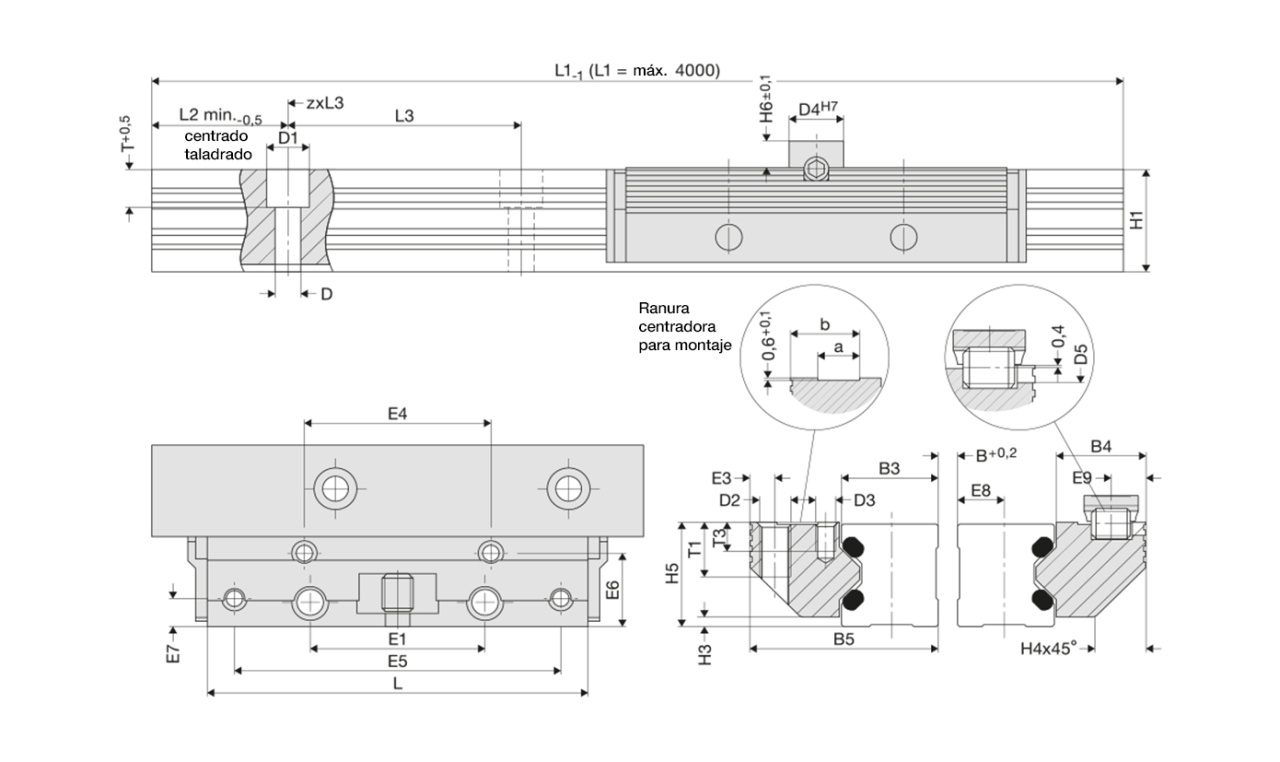

Dibujo técnico
