Guías lineales Tipo FDG-R
Par de guías monocarril y
Par de patines
Anticorrosiva Bajo costo
Las guías de rodillos de aluminio del tipo FDG están equipadas con pistas de rodadura de acero inoxidable y rodamientos de bolas. Ofrecen insensibilidad a las influencias ambientales a un precio asequible.
Descripción
Las guías lineales Franke FDG son adecuadas para tareas de movimiento lineal en casi todas las industrias. Son particularmente convincentes en aplicaciones sensibles al costo en ambientes hostiles y con demandas reducidas de capacidad de carga. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.
Caracteristicas
| Rodillos | rodamiento de bolas |
| Pista de rodadura | NIRO steel |
Características - Evaluación
| Resiliencia | |
| dinámica | |
| Resistencia a la corrosión | |
| Amagnético | |
| Libre de lubricantes | |
| Precio |
Datos técnicos
Longitud de la carrera
Una pieza de 200 mm a 4000 mm, conectable bajo demanda
Material
Placa del patín, patines sencillos,
cuerpo de la guía: aluminio, anodizado
Pistas de rodadura: NIRO steel
Rodillos: NIRO steel
Temperatura operativa para el funcionamiento
−20 °C a +80 °C
Velocidad máxima
10 m/s
Máxima aceleración
40 m/s2
Posición de montaje
Cualquiera
Lubricante
Lubricado de por vida, sin mantenimiento
Información técnica
Tablas de datos
Comparar los datos y calcular los casos de carga
| FDG-R | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Talla | Dimensiones mm |
||||||||||||||
| L | B5 | H5 | B3 | B4 | D3 | D | D1 | D2 | D4 | D5 | E1 | E3 | E4 | E5 | |
| 12 | 64 | 24,4 | 15,0 | 12,00 | 11,9 | M 3 | 3,4 | 6 | M 4 | 8 | 3 | 25 | 3,4 | 29 | 57 |
| 15 | 78 | 30,9 | 19,0 | 15,25 | 15,2 | M 4 | 4,5 | 8 | M 5 | 10 | 4 | 30 | 4,4 | 34 | 68 |
| 20 | 92 | 40,9 | 23,0 | 20,00 | 20,4 | M 5 | 5,5 | 10 | M 6 | 10 | 4 | 40 | 4,9 | 42 | 80 |
| 25 | 98 | 48,4 | 27,5 | 25,00 | 22,9 | M 5 | 6,6 | 11 | M 8 | 14 | 6 | 45 | 6,4 | 48 | 84 |
| 35 | 135 | 68,9 | 37,5 | 35,00 | 32,9 | M 6 | 9,0 | 15 | M10 | 14 | 6 | 62 | 8,9 | 67 | 117 |
| 45 | 165 | 82,4 | 46,5 | 45,00 | 36,4 | M 8 | 11,0 | 18 | M12 | 14 | 6 | 80 | 9,9 | 83 | 146 |
| FDG-R | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Talla | Dimensiones mm |
||||||||||||
| E6 | E7 | E8 | E9 | H1 | H3 | H4 | H6 | L3 | T | T3 | a | b | |
| 12 | 9,7 | 3,4 | 5,5 | 4,9 | 14,7 | 1,4 | 5,5 | 4 | 40 | 5,5 | 6,0 | 4,5 | 9,5 |
| 15 | 12,4 | 4,9 | 7,0 | 5,9 | 18,7 | 2,0 | 8,0 | 5 | 60 | 6,0 | 7,5 | 5,0 | 12,5 |
| 20 | 16,9 | 5,9 | 9,5 | 5,9 | 22,6 | 2,0 | 11,0 | 5 | 60 | 8,0 | 8,0 | 7,5 | 16,0 |
| 25 | 19,4 | 7,4 | 12,0 | 8,9 | 27,0 | 2,5 | 13,0 | 7 | 60 | 10,0 | 5,0 | 10,5 | 17,5 |
| 35 | 28,4 | 8,9 | 17,0 | 8,9 | 37,0 | 3,5 | 20,0 | 7 | 80 | 11,5 | 8,5 | 12,5 | 26,0 |
| 45 | 30,9 | 9,9 | 22,0 | 8,9 | 46,0 | 4,0 | 22,0 | 7 | 105 | 14,5 | 9,5 | 15,5 | 31,0 |
| Capacidad de carga, peso, longitud | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Talla | Capacidad de carga N |
Capacidad de momento de carga del par de patines sencillos Nm |
Peso kg |
CAD-Descargar Calcular caso de carga |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | RSP | Guía/m | ||
| 12 | 620 | 170 | 0,08 (B+30,3) | 0,30 (B+30,3) | 2,4 | 8,9 | 0,07 | 0,40 |
Regístrese ahora para |
| 15 | 700 | 230 | 0,10 (B+36,5) | 0,35 (B+36,5) | 4 | 12 | 0,12 | 0,80 | |
| 20 | 940 | 300 | 0,15 (B+47,0) | 0,50 (B+47,0) | 6 | 19 | 0,23 | 1,20 | |
| 25 | 1500 | 700 | 0,35 (B+58,4) | 0,70 (B+58,4) | 15 | 32 | 0,35 | 1,80 | |
| 35 | 3100 | 1400 | 0,70 (B+85,0) | 1,50 (B+85,0) | 42 | 95 | 1,00 | 3,10 | |
| 45 | 6300 | 2700 | 1,40 (B+109,0) | 3,10 (B+109,0) | 103 | 238 | 1,80 | 5,00 | |
| Tipo y tamaño |
| Capacidad de carga dinámica C Capacidad de carga estática C0 Momento de carga nominal M0CX MCX M0CX/M0CZ M0CY/M0CZ Peso de par de patines sencillos Peso de guía por metro |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

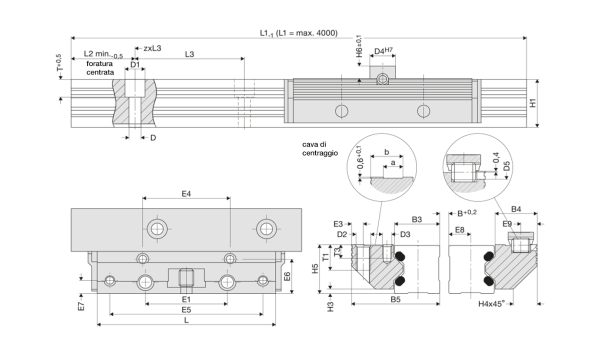

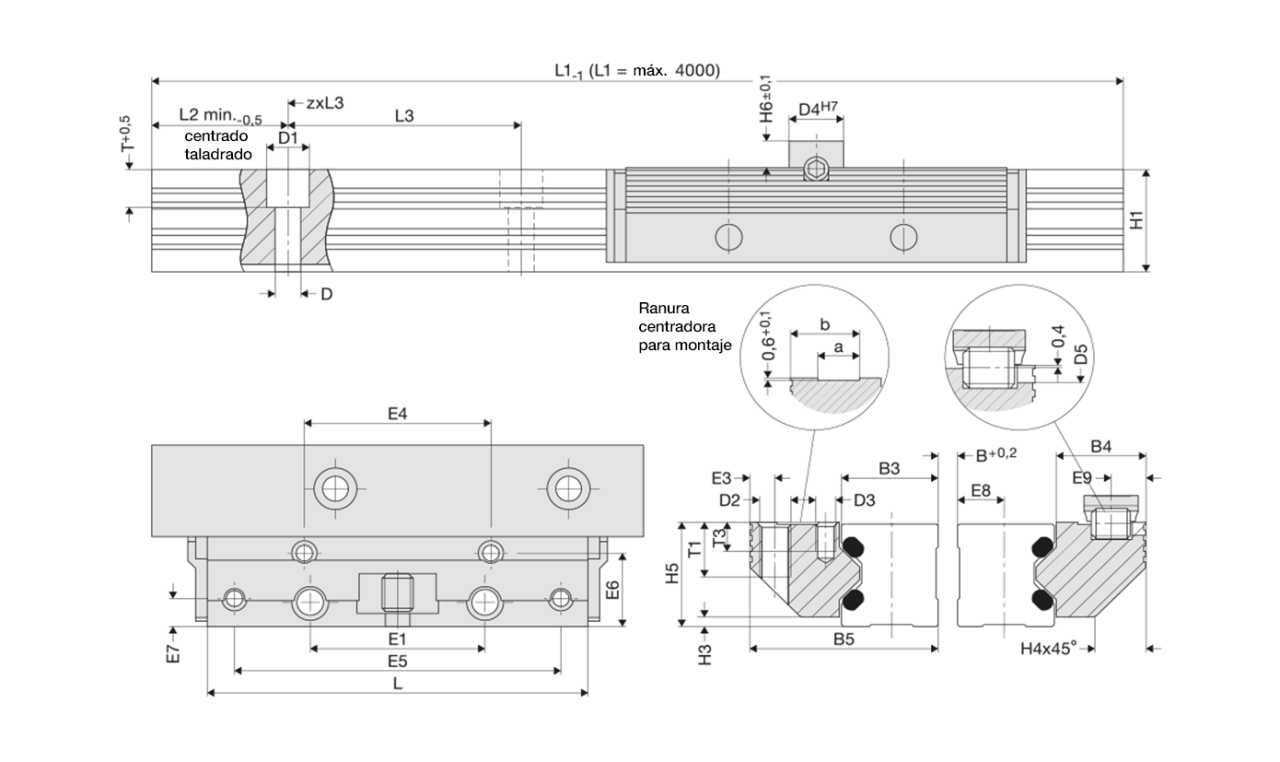

| Dibujo técnico |
| Ficha técnica (PDF) |
