Guías lineales tipo FDD-K
Doble carril y patín
Amagnética
5% descuento
en su primer pedido en línea!
Las guías de rodillos de aluminio del tipo FDD en diseño amagnético convencen por la neutralidad magnética y por un funcionamiento ligero y silencioso.
Descripción
Las guías lineales Franke FDD son adecuadas para tareas de movimiento lineal en casi todas las industrias. Las pistas amagnéticas que no interfieren en los campos magnéticos predominantes, los convierten en componentes ideales, para la tecnología médica o en fabricación de productos electrónicos. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.
Caracteristicas
| Rodillos | Rodamientos de agujas |
| Pista de rodadura | acero amagnético |
Características - Evaluación
| Resiliencia | |
| dinámica | |
| Resistencia a la corrosión | |
| Amagnético | |
| Libre de lubricantes | |
| Precio |
Datos técnicos
Longitud de la carrera
Una pieza de 200 mm a 4000 mm, conectable bajo demanda
Material
Placa del patín, patines sencillos,
cuerpo de la guía: aluminio, anodizado.
Pistas: acero amagnético
Rodillos: acero de cojinete amagnético
Temperatura operativa para el funcionamiento
−20 °C a +80 °C
Velocidad máxima
1 m/s
Máxima aceleración
40 m/s2
Posición de montaje
Cualquiera
Lubricante
Lubricado de por vida, sin mantenimiento
Información técnica
Tablas de datos
Comparar los datos y calcular los casos de carga

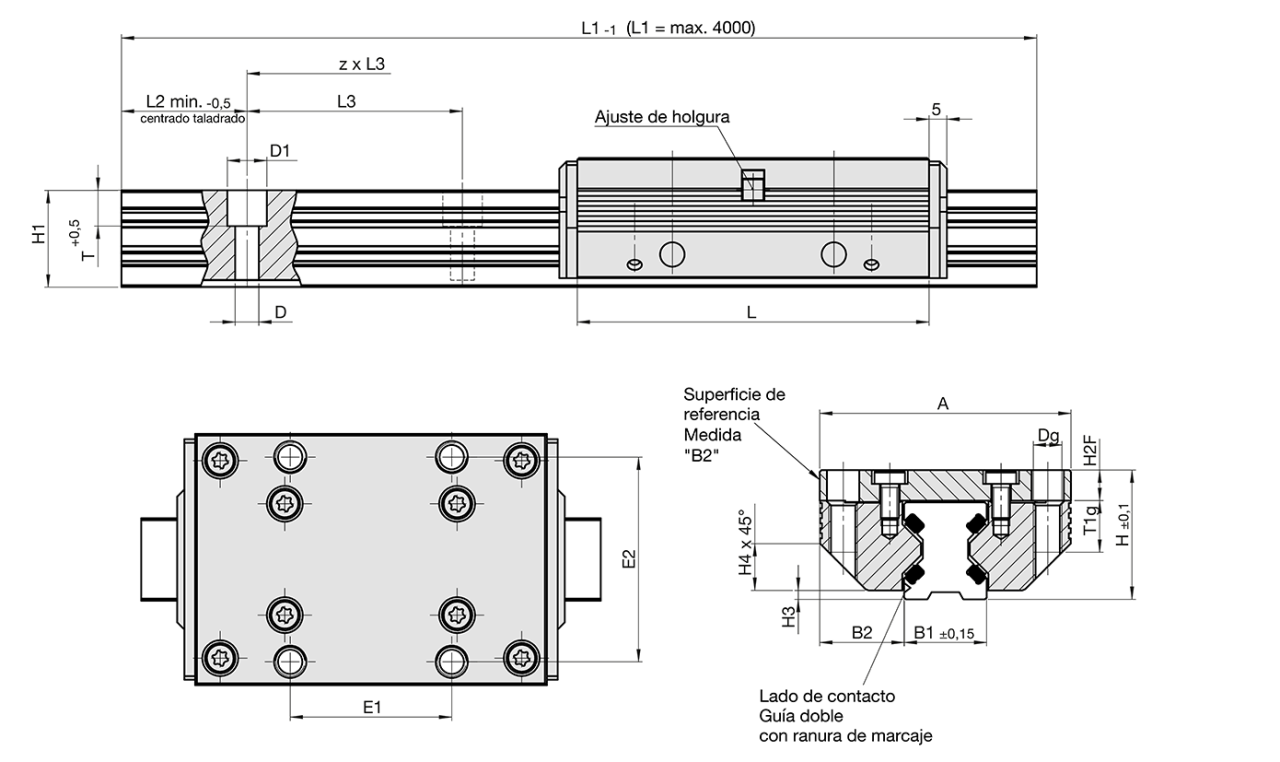

| FDD-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Talla | Dimensiones mm |
||||||||
| A | L | H | B1 | B2 | D | D1 | Dg | E1 | |
| 25 | 70 | 98 | 36 | 23,00 | 23,50 | 6,6 | 11 | M 8 | 45 |
| FDD-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Talla |
Dimensiones mm |
||||||||
| E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | |
| 25 | 57 | 27,0 | 8,5 | 2,5 | 13,0 | 10 | 60 | 10,0 | 16 |
| Capacidad de carga, peso, longitud | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Talla | Capacidad de carga N |
Capacidad de momento de carga del patín Nm |
Peso kg |
CAD-Descargar Calcular caso de carga |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Patín | Guía/m | ||
| 25 | 1200 | 1600 | 25,0 | 18,0 | 35,0 | 25,0 | 0,50 | 1,60 |
