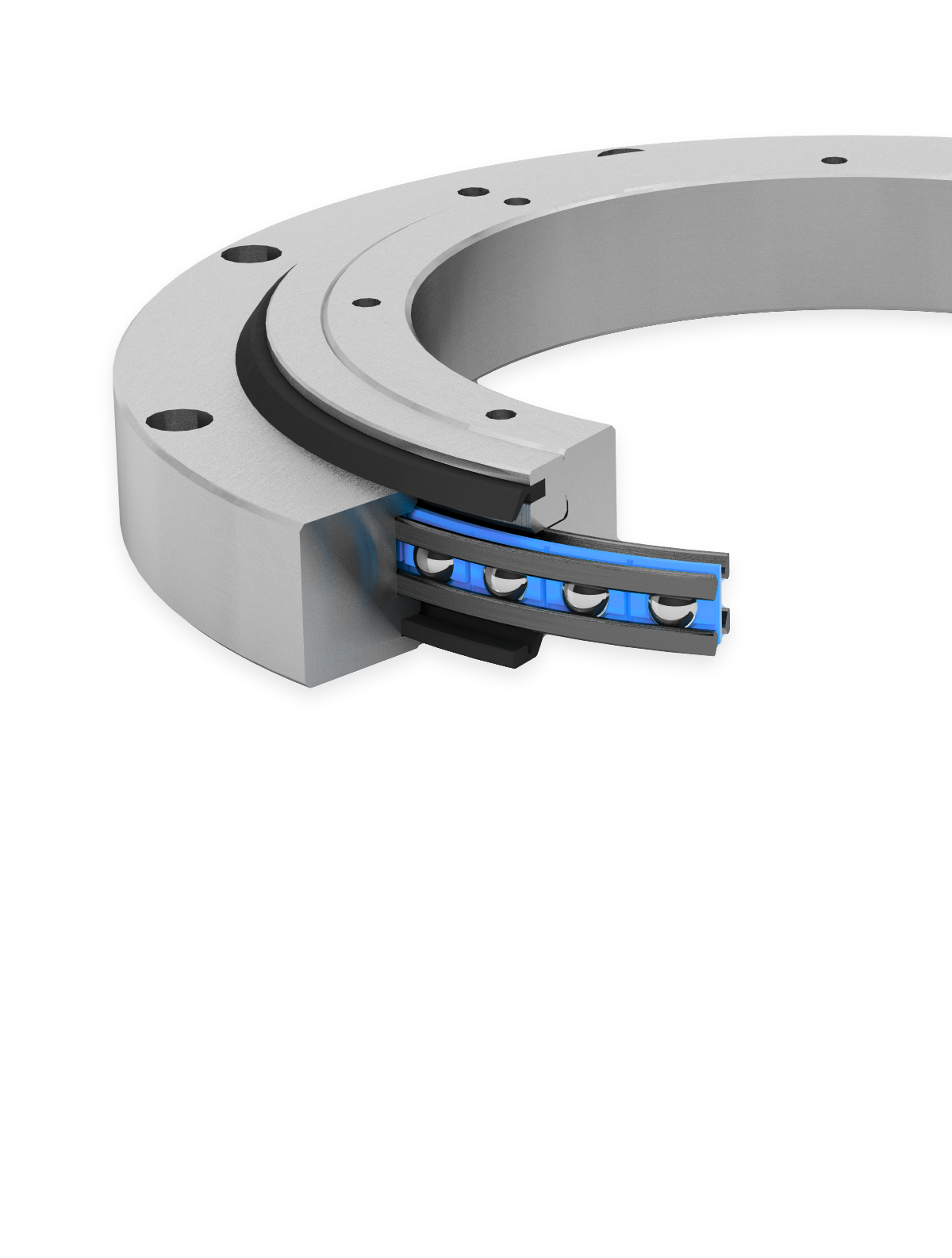

Drehverbindungen aus Stahl
Typ LVA
5% descuento
en su primer pedido en línea!
Franke Drehverbindungen des Typs LVA bieten eine gute Belastbarkeit und Leichtgängigkeit – zu einem attraktiven Preis.
Descripción
Franke Drehverbindungen vom Typ LVA sind einbaufertige Drehverbindungen mit Gehäuseringen aus Stahl und integrierten Lagerelementen. Franke LVA eignen sich für mittlere Drehgeschwindigkeiten und Genauigkeiten und sind kurzfristig, zum Teil sogar ab Lager lieferbar. Ausgelegt als 4-Punkt-Lager nehmen sie gleich hohe Belastungen aus allen Richtungen auf und sind unempfindlich gegenüber Stößen und Vibrationen. LVA Drehverbindungen sind beidseitig abgedichtet und spielfrei mit Vorspannung eingestellt.
Características - Evaluación
| Funcionamiento silencioso | |
| Resiliencia | |
| Velocidad rotacional | |
| Rigidez | |
| Peso | |
| Precio |
Datos técnicos
Material
Innen-/Außenring: C45N
Kugellaufringe: gehärteter und vergüteter Chrom-Sillizium Stahl
Wälzkörper: gehärteter Wälzlagerstahl
Käfig: Polyamid bzw. thermoplastisches Polyurethan
Dichtung: NBR
Temperatura operativa para el funcionamiento
–20 °C bis +80 °C, kurzfristig bis +100 °C
Velocidad periférica
Max. 5 m/s, ohne Dichtung max. 10 m/s
Lubricante
Shell Gadus S3 V220 C2
Relubricación
Über Schmiernippel nach DIN 3405
Información técnica
Tablas de datos
Comparar los datos y calcular los casos de carga
| LVA Tabla parte 1 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nombre | KKØ mm |
Dimensiones mm |
Ajuste por anillo | ||||||||||
| Ds | Dd | H | H1 | Dg | Tse | T1g | Da | Di | TkA | TkI | |||
| LVA-0100 | 100 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 150 | 50 | 135 | 65 | 6x |
| LVA-0150 | 150 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 200 | 100 | 185 | 115 | 6x |
| LVA-0200 | 200 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 250 | 150 | 235 | 165 | 8x |
| LVA-0250 | 250 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 300 | 200 | 285 | 215 | 10x |
| LVA-0300 | 300 | 15 | 9,0 | 38+/-0,4 | 31 | M 8 | 9,0 | 15 | 360 | 240 | 340 | 260 | 12x |
| LVA-0350 | 350 | 15 | 9,0 | 38+/-0,4 | 31 | M 8 | 9,0 | 15 | 410 | 290 | 390 | 310 | 14x |
| LVA-0400 | 400 | 18 | 11,0 | 44+/-0,5 | 37 | M 10 | 11,0 | 15 | 470 | 330 | 445 | 355 | 14x |
| LVA-0450 | 450 | 18 | 11,0 | 44+/-0,5 | 37 | M 10 | 11,0 | 15 | 520 | 380 | 495 | 405 | 14x |
| LVA-0500 | 500 | 20 | 14,0 | 49+/-0,5 | 42 | M 12 | 13,0 | 20 | 580 | 420 | 550 | 450 | 14x |
| LVA-0600 | 600 | 20 | 14,0 | 49+/-0,5 | 42 | M 12 | 13,0 | 20 | 680 | 520 | 650 | 550 | 16x |
| LVA-0700 | 700 | 20 | 14,0 | 53+/-0,5 | 45 | M 12 | 13,0 | 20 | 790 | 610 | 750 | 650 | 22x |
| LVA-0800 | 800 | 20 | 14,0 | 53+/-0,6 | 45 | M 12 | 13,0 | 20 | 890 | 710 | 850 | 750 | 24x |
| LVA-0900 | 900 | 20 | 14,0 | 53+/-0,7 | 45 | M 12 | 13,0 | 20 | 990 | 810 | 950 | 850 | 24x |
| LVA-1000 | 1000 | 20 | 14,0 | 53+/-0,7 | 45 | M 12 | 13,0 | 20 | 1090 | 910 | 1050 | 950 | 26x |
| LVA-1200 | 1200 | 26 | 18,0 | 60+/-0,5 | 52 | M 16 | 17,5 | 25 | 1300 | 1100 | 1265 | 1135 | 30x |
| LVA-1400 | 1400 | 26 | 18,0 | 60+/-0,6 | 52 | M 16 | 17,5 | 25 | 1500 | 1300 | 1465 | 1335 | 36x |
| LVA-1600 | 1600 | 26 | 18,0 | 90+/-0,5 | 82 | M 16 | 17,5 | 25 | 1730 | 1470 | 1685 | 1515 | 42x |
| LVA-1800 | 1800 | 26 | 18,0 | 90+/-0,5 | 82 | M 16 | 17,5 | 25 | 1930 | 1670 | 1885 | 1715 | 46x |
| LVA Tabla parte 2 | MyFranke | |||||||
|---|---|---|---|---|---|---|---|---|
| Nombre | KKØ mm |
Capacidad de carga kN |
Estat. M. kNm |
Peso kg |
CAD-Descargar Calcular caso de carga |
|||
| C0a | C0r | Ca | Cr | C0m | ||||
| LVA-0100 | 100 | 54 | 25 | 18 | 15 | 1 | 3,0 |
Regístrese ahora para |
| LVA-0150 | 150 | 82 | 39 | 21 | 18 | 3 | 4,6 | |
| LVA-0200 | 200 | 110 | 52 | 23 | 20 | 5 | 6,1 | |
| LVA-0250 | 250 | 138 | 65 | 25 | 22 | 8 | 7,6 | |
| LVA-0300 | 300 | 168 | 79 | 27 | 24 | 12 | 12,8 | |
| LVA-0350 | 350 | 196 | 92 | 29 | 25 | 16 | 15,0 | |
| LVA-0400 | 400 | 419 | 197 | 51 | 44 | 39 | 23,7 | |
| LVA-0450 | 450 | 477 | 225 | 54 | 47 | 51 | 26,7 | |
| LVA-0500 | 500 | 530 | 250 | 56 | 49 | 62 | 39,1 | |
| LVA-0600 | 600 | 636 | 299 | 60 | 52 | 90 | 46,9 | |
| LVA-0700 | 700 | 742 | 349 | 64 | 55 | 122 | 66,5 | |
| LVA-0800 | 800 | 848 | 399 | 67 | 58 | 160 | 76,0 | |
| LVA-0900 | 900 | 954 | 449 | 70 | 60 | 202 | 85,6 | |
| LVA-1000 | 1000 | 1065 | 501 | 73 | 63 | 251 | 95,0 | |
| LVA-1200 | 1200 | 1677 | 789 | 94 | 81 | 473 | 114,8 | |
| LVA-1400 | 1400 | 1956 | 920 | 99 | 86 | 644 | 169,0 | |
| LVA-1600 | 1600 | 1984 | 933 | 140 | 121 | 747 | 399,0 | |
| LVA-1800 | 1800 | 2234 | 1050 | 146 | 126 | 946 | 449,0 | |
| Diámetro del rodamiento KK∅ |
| Ajuste por anillo Capacidad de carga estática C0 ax. Capacidad de carga estática C0 rad. Capacidad de carga dinámica C ax. Capacidad de carga dinámica C rad. Momento estático C0m Peso Disponible |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

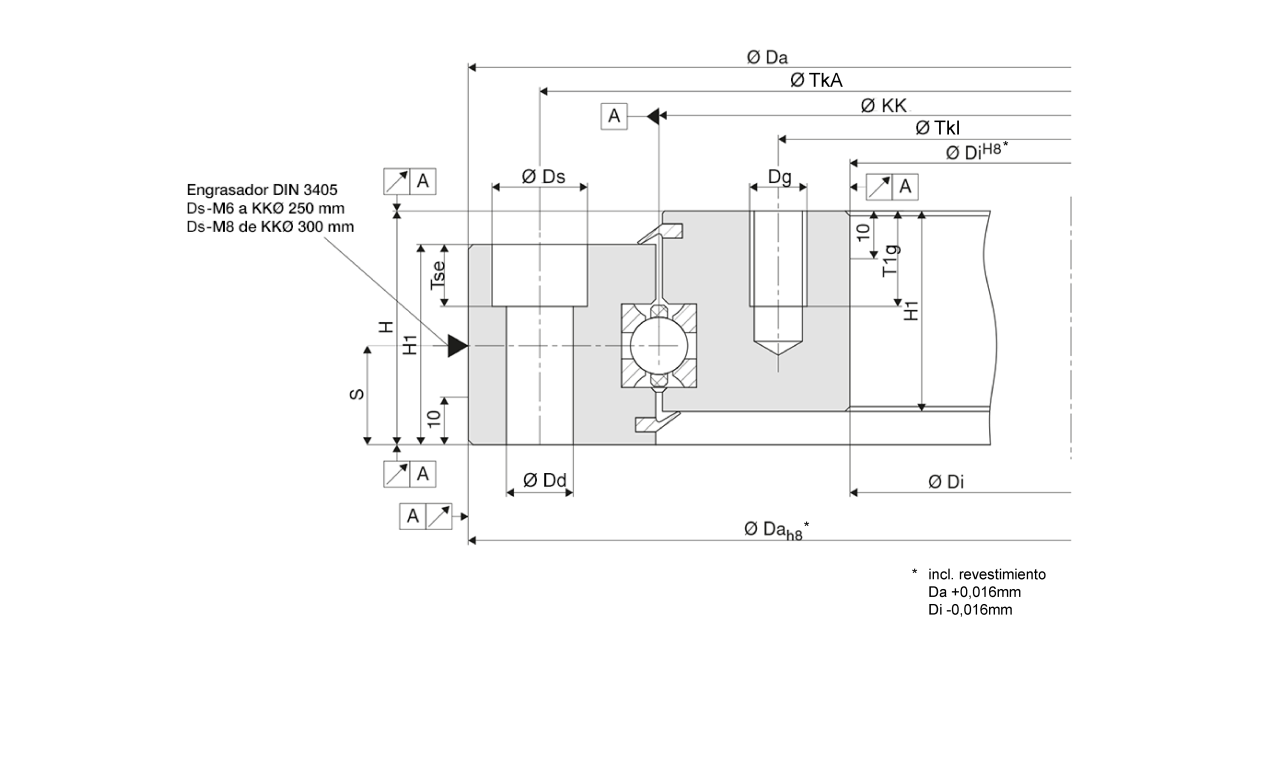

| Dibujo técnico |

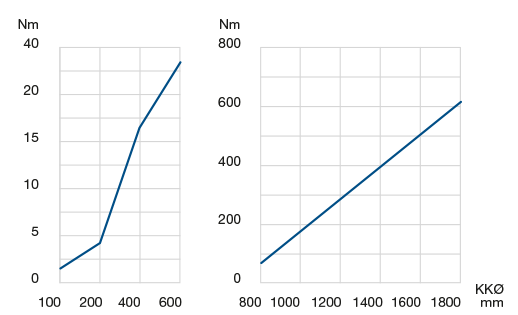

| Diagramas |
| Ficha técnica (PDF) |
Für CAD-Daten, Berechnung und Online-Shop bei MeinFranke anmelden
