Mesa giratoria de alta precisión
Tipo LTB
5% descuento
en su primer pedido en línea!
Las mesas giratorias Franke LTB impresionan por su excelente precisión angular y su alta resolución. Esto los hace particularmente adecuados para tareas en los campos de medición, prueba y orientación.
Descripción
Las mesas giratorias Franke tipo LTB son unidades de posicionamiento sin centro, listas para instalar. La carcasa está hecha de aluminio ligero. Los LTB Franke son altamente cargables y tienen una excelente precisión y resolución angular. Se pueden utilizar en una amplia gama de aplicaciones y son principalmente adecuados para tareas de movimiento y posicionamiento en el campo de la medición, las pruebas y la orientación.
Características - Evaluación
| Precisión | |
| Velocidad rotacional | |
| Ø-Rango | |
| Precio |
Datos técnicos
Material
Carcasa: Aluminium ribbed
Pistas de rodamientos de bolas: Acero cromo-silicio endurecido y templado,
Elementos rotatorios: Acero laminado endurecido para rodamientos,
Tornillo sin fin: Aleación de bronce resistente al desgaste
Eje sin fin: CK45N endurecido y rectificado
Temperatura operativa para el funcionamiento
de -10 °C a +80 °C
Velocidad de rotación
Max. 7 min-1
Posición de montaje
Cualquiera, preferentemente horizontal
Lubricante
Con grasa para rodamientos a través de engrasadores
Opciones
Interruptores de proximidad inductivos, brida/embrague para el montaje del motor, motorización
Información técnica
Tablas de datos
Comparar los datos y calcular los casos de carga

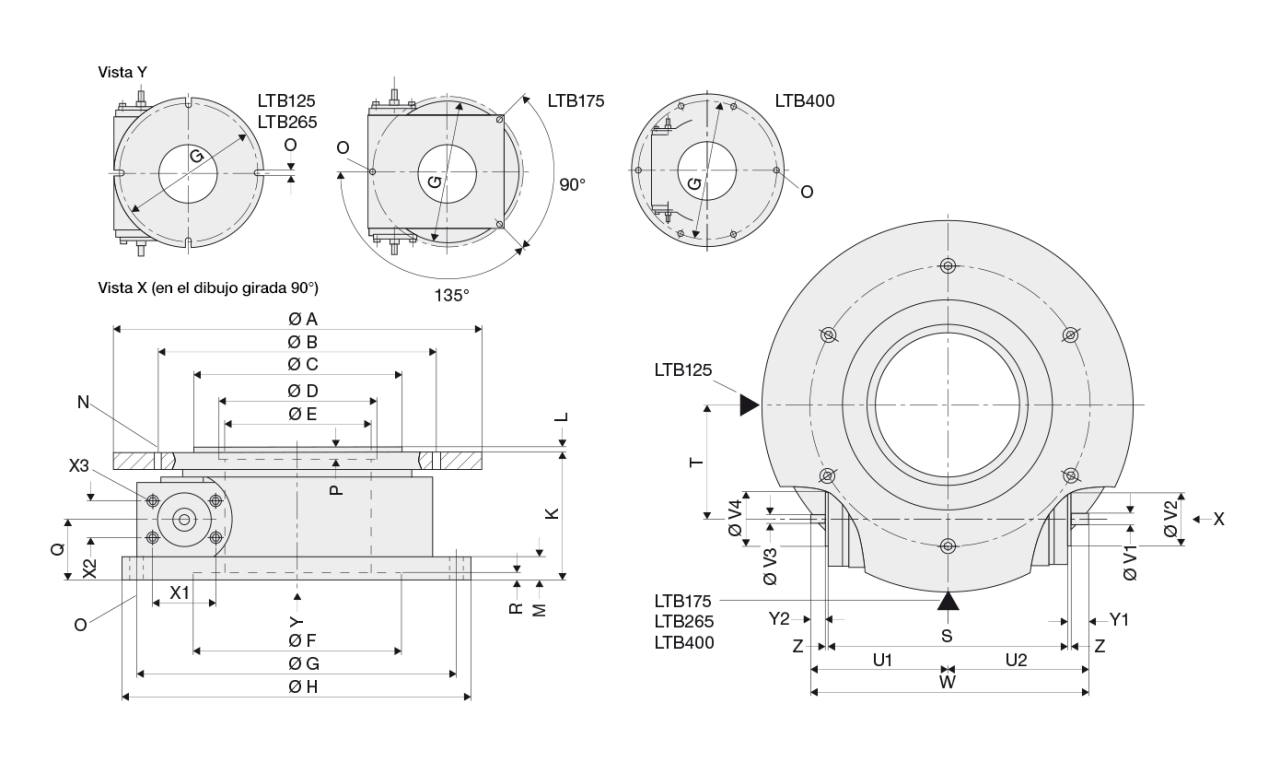

| LTB Tabla parte 1 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nombre | Ø nominal mm |
Dimensiones mm |
||||||||||
| A | B | Cg6 | DH7 | E | FH7 | G | H | K | L | M | N | |
| LTB-0125 | 125 | 100 | - | 70 | 70 | 100 | 150 | 165 | 75 | - | 10 | 4xM5 |
| LTB-0175 | 175 | 126 | - | 102 | 70 | 102 | 178 | - | 82 | - | 12 | 6xM6 |
| LTB-0265 | 265 | 200 | 150 | - | 105 | 150 | 230 | 250 | 90 | 4 | 16 | 6xM10 |
| LTB-0400 | 400 | 340 | 300 | 200 | 190 | 270 | 380 | 400 | 100 | 4 | 16 | 6xM10 |
| LTB Tabla parte 2 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nombre | Ø nominal mm |
Capacidad de carga KN |
Dimensiones mm |
|||||||||||||
| A | C0 | C | O | P | Q | R | S | T | U1 | U2 | V1g6 | V2g6 | V3g6 | V4g6 | W | |
| LTB-0125 | 125 | 2,0 | 4x7,0 | 5 | 34 | 5 | 112 | 60 | 67,5 | 67,5 | 6 | 22 | 6 | 22 | 135 | |
| LTB-0175 | 175 | 2,6 | 3x6,6 | 4 | 31 | 4 | 152 | 63 | 98,0 | 98,0 | 6 | 52 | 6 | 52 | 196 | |
| LTB-0265 | 265 | 4,2 | 4x10,0 | - | 43 | 5 | 171 | 81 | 95,0 | 98,0 | 8 | 38 | 6 | 38 | 193 | |
| LTB-0400 | 400 | 14,1 | 6x11,0 | 5 | 43 | 5 | 229 | 139 | 124,0 | 127,0 | 8 | 38 | 6 | 38 | 251 | |
| LTB Tabla parte 3 | MyFranke | ||||||
|---|---|---|---|---|---|---|---|
| Nombre | Ø nominal mm |
Momento de vuelco Nm |
Velocidad de entrada rpm |
Ratio de reducción | Velocidad de salida rpm |
Peso kg |
CAD-Descargar Calcular caso de carga |
| A | C0m | N1 max | i | N2 max | |||
| LTB-0125 | 125 | 110 | 2500 | 360 | 7 | 3,0 |
Regístrese ahora para |
| LTB-0175 | 175 | 140 | 2500 | 360 | 7 | 6,0 | |
| LTB-0265 | 265 | 310 | 2500 | 360 | 7 | 10,0 | |
| LTB-0400 | 400 | 1780 | 2500 | 360 | 7 | 27,0 | |
| Resumen de rendimiento | LTB-0125 | LTB-0175 | LTB-0265 | LTB-0400 | ||
|---|---|---|---|---|---|---|
| Reducción | 360:1 | 360:1 | 360:1 | 360:1 | ||
| Par de entrada | M1max | Nm | 0,7 | 0,9 | 1,5 | 2,0 |
| Par de salida | M2max | Nm | 70 | 75 | 160 | 290 |
| Precisión del plan / desviación | µm | 20 | 20 | 20 | 30 | |
| Precisión de posicionamiento | sec | 80 | 80 | 70 | 50 | |
| Repetibilidad | sec | 16 | 14 | 10 | 8 | |
