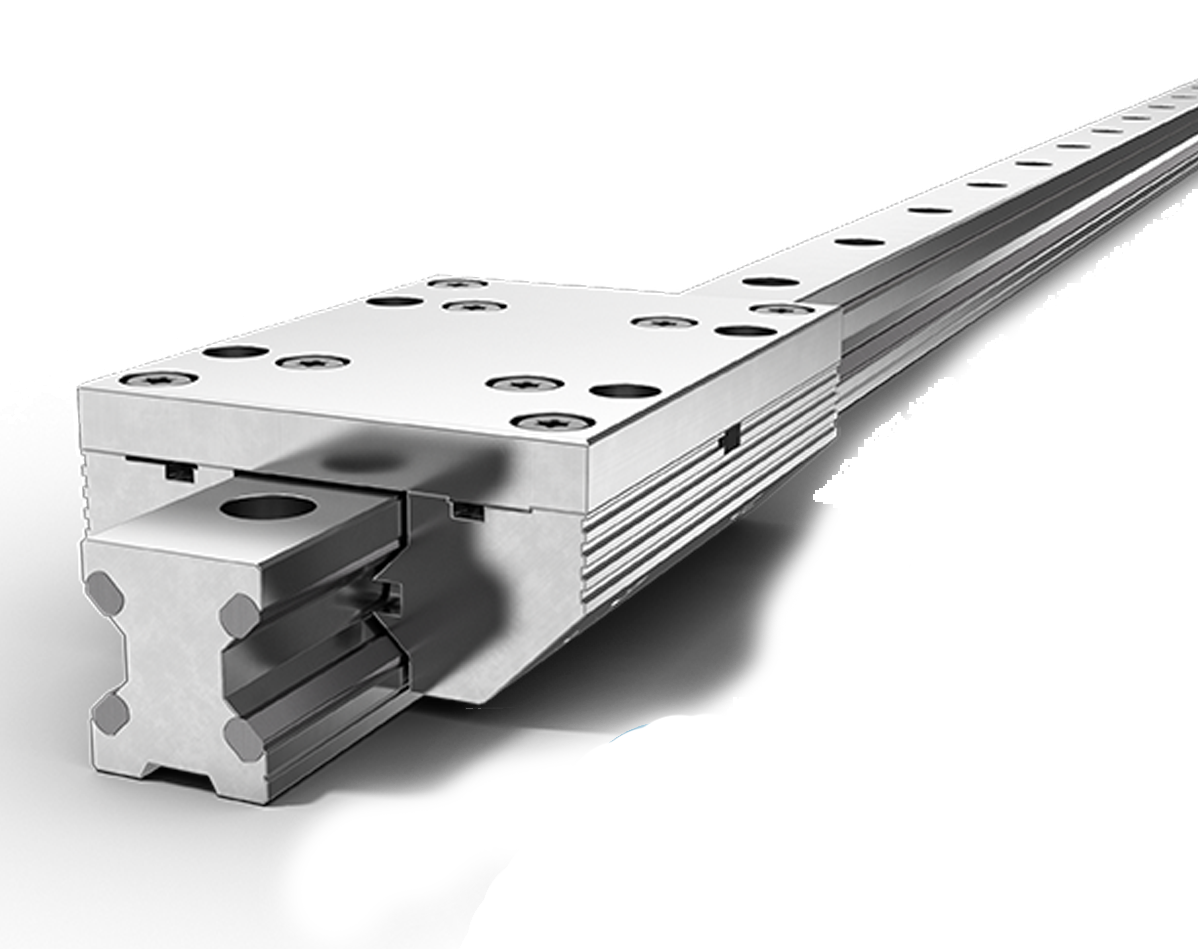

Guía lineal tipo FDI-K
Doble carril y patín
Apta para vacío

FDI-K

Descripción

Las guías lineales Franke FDI están equipadas con rodamientos de agujas compatibles con vacío y están hechas casi en su totalidad de aluminio ligero. El diseño especial, el material y los lubricantes evitan la desgasificación en el vacío. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.

Caracteristicas

Rodillos Rodamiento de agujas, adecuado para vacío
Pista de rodadura Acero de resorte, estándar

Características - Evaluación

Resistencia
Dinámica
Resistencia a la corrosión
Amagnético
Sin lubricante
Precio

Datos técnicos

Longitud de la carrera

Una pieza de 200 mm a 4000 mm, distancias más largas bajo pedido

Material

Placa del patín, patines sencillos,
cuerpo de la guía: aluminio, no anodizado
Pistas de rodadura: acero de cojinete no corrosivo
Rodillos: acero de cojinete no corrosivo, con agujas

Área de aplicación:
Alto vacío 10-3 a 10-7 mbar

Temperatura operativa para el funcionamiento

−20 ° C a +80 ° C

Velocidad máxima

1 m/s

Máxima aceleración

5 m/s2

Posición de montaje

Cualquiera

Lubricación

Lubricado de por vida con grasa compatible con vacío, sin mantenimiento


Tablas de datos

Compare datos y calcule casos de carga
FDI-K
Talla Dimensiones
(mm)
N º de pedido.
A L H B1 B2 D D1 D2 E1
12 37 64 19 12,00 12,50 3,4 6 M 4 25 84494NV
15 47 78 24 15,50 15,75 4,5 8 M 5 30 84396NV
20 63 92 30 21,00 21,00 5,5 10 M 6 40 84441NV
25 70 98 36 23,00 23,50 6,6 11 M 8 45 84363NV
35 100 135 48 32,00 34,00 9,0 15 M 10 62 84364NV
45 120 165 60 45,00 37,50 11,0 18 M 12 80 84365NV




FDI-K
Talla

Dimensiones
(mm)
N º de pedido.
E2 H1 H2 H3 H4 L2 L3 T T1
12 30 14,7 4,0 1,4 5,5 10 40 5,5 8 84494NV
15 38 18,7 5,0 2,0 8,0 10 60 6,0 10 84396NV
20 53 22,6 7,0 2,0 11,0 10 60 8,0 12 84441NV
25 57 27,0 8,5 2,5 13,0 10 60 10,0 16 84363NV
35 82 37,0 10,5 3,5 20,0 12 80 11,5 20 84364NV
45 100 46,0 13,5 4,0 22,0 16 105 14,5 24 84365NV




Capacidad de carga, peso, longitud
Talla Capacidad de carga
N
capacidad de momento de carga del patín
Nm
Peso
kg
N º de pedido. CAD
Cadenas
Calcular caso
de carga
C C0 M0cx Mcx M0cy/M0cz Mcy/Mcz Patín Guía / m
12 550 600 5,5 5,0 8,5 8,0 0,09 0,40 84494NV
15 1350 1500 17,0 15,0 26,0 23,0 0,17 0,80 84396NV
20 2150 2500 36,0 30,0 51,5 44,0 0,35 1,30 84441NV
25 2900 4150 66,0 46,0 92,0 64,0 0,50 1,60 84363NV
35 5000 7250 171,0 118,0 226,0 125,0 1,40 2,60 84364NV
45 8500 10200 325,0 271,0 387,0 322,0 2,50 4,50 84365NV
Tipo y tamaño
Capacidad de carga dinámica C Capacidad de carga estática C0 rad. Momento de carga nominal M0CX MCX M0CX/M0CZ M0CY/M0CZ Peso del patín Peso de guía por metro
CAD Cadenas

Calcular caso de carga
{{(idx +1)}}
{{ fi.description }}
{{ fi.name }}
{{ fi.firstParameter }}

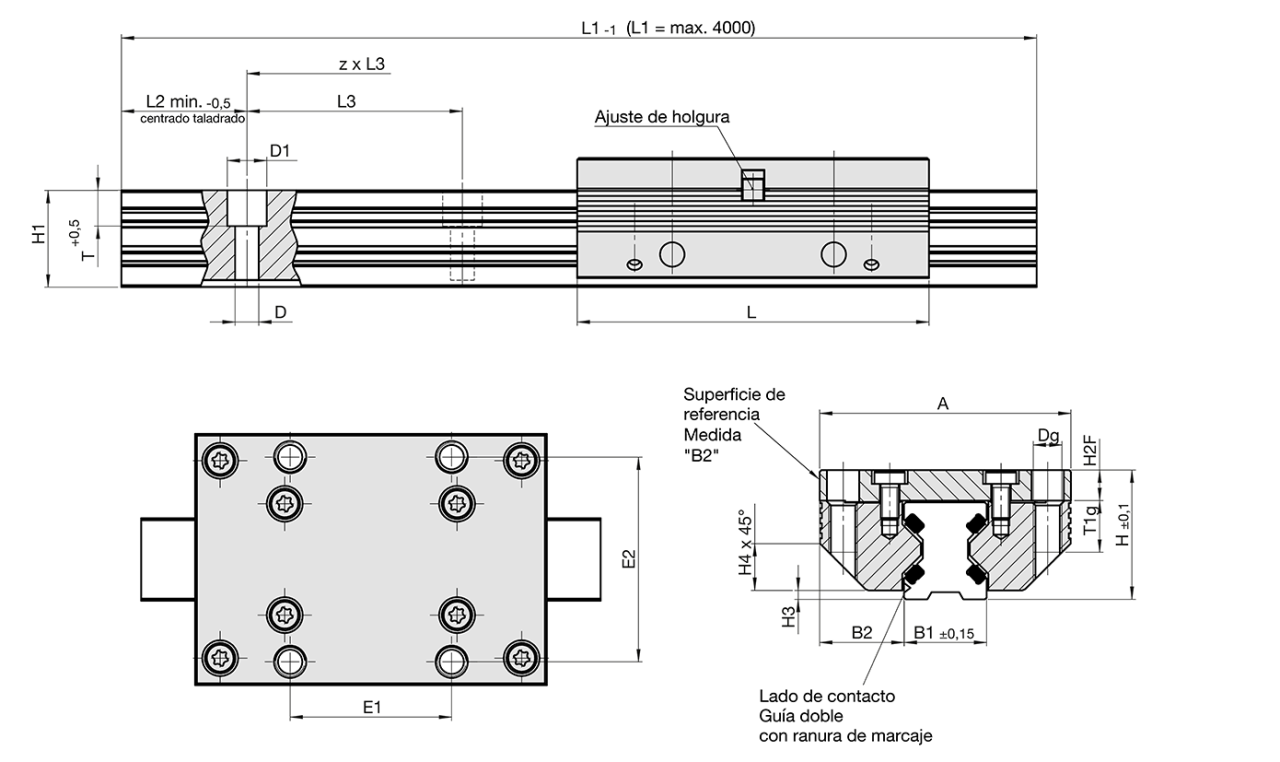

Dibujo técnico
