Jaulas de tiras de la serie LBK

La jaula de la tira se suministra segmentada en la longitud requerida y equipada con bolas listas para su instalación. El número de segmentos depende del diámetro del rodamiento y del tamaño de la bola. Para aplicaciones especiales, la jaula de tiras también puede ser suministrada en una sola pieza.

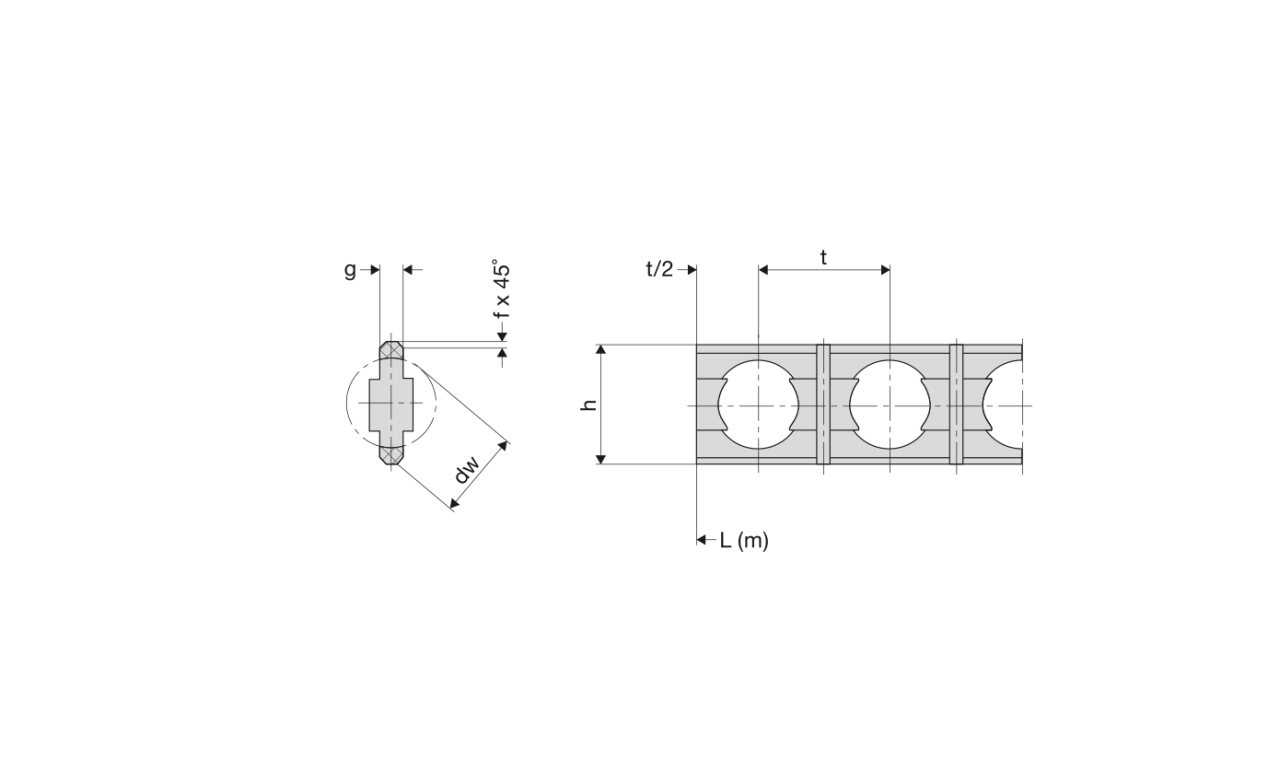

Dibujo técnico Jaulas de tiras de la serie LBK
Jaulas de tiras de la serie LBK
Tamaño de la jaula dw Dimensiones
mm
Nº de pedido
mm Pulgada h g t f
LBK5 5,0 3/16 7,6 1,5 7,5 0,4 78916A
LBK6 6,0 8,6 1,6 9,2 0,4 78917A
LBK8 8,0 5/16 10,6 2,0 12,0 0,6 78918A
LBK9,5 9,5 3/8 12,6 2,5 14,0 0,7 78920A
LBK10 10,0 13,2 2,5 14,0 0,7 78921A
LBK11 11,0 13,2 2,5 14,0 0,7 78922A
LBK12V 12,0 17,0 3,5 14,0 0,7 600997
LBK15 15,0 18,6 3,0 18,6 0,7 78924A
LBK16 16,0 19,6 3,0 20,0 0,7 78925A
LBK20 20,0 25/32 24,2 3,5 26,0 0,7 78926A

Jaulas planas hechas de tela dura, acero inoxidable, latón

El uso de una jaula plana es absolutamente necesario a temperaturas superiores a los 100 °C y para diámetros de bolas superiores a 20 mm. También son posibles soluciones especiales como la protección completa contra la corrosión o la resistencia a la radiación.

Dibujo técnico Jaulas planas hechas de tela dura, acero inoxidable, latón
Jaulas planas
Tamaño de bola
mm
Carcasa
mm
Jaula plana
mm
Nº de pedido
dw g1 h1 g h
5 13 2,7 10 2 bajo demanda
6 15 2,7 12 2 bajo demanda
8 18 4,0 15 3 bajo demanda
9 18 4,0 16 3 bajo demanda
9,525 20 4,0 16 3 bajo demanda
12 23 5,5 20 4 bajo demanda
16 30 6,5 26 5 bajo demanda
20 35 7,5 31 6 bajo demanda
25 43 10,0 38 8 bajo demanda
30 50 10,0 45 8 bajo demanda
40 61 14,0 56 12 bajo demanda
50 88 17,5 80 15 bajo demanda

Jaulas especiales

Se dispone de jaulas especiales en forma de jaulas de tiras o de peines para requisitos especiales en relación con las influencias ambientales o el espacio de instalación.

Franke también ofrece materiales como plástico, acero inoxidable, latón y teflón.

Dibujo técnico Jaulas especiales
