Rodamiento de rodillos tipo LVW

Name: LVW-0500
Brand: Franke
SKU: 618020

618020

diámetro del cojinete KK

Tamaños especiales bajo pedido

Precio unitario:		-,- EUR
Precio		-,- EUR

Cantidad

Descripción

Los rodamientos giratorios Franke tipo LVW son adecuados para velocidades de giro y precisiones medias. Destacan por una marcha suave incluso bajo cargas de momento elevadas, una alta rigidez y un peso reducido gracias a su construcción de aluminio.

Los rodillos dispuestos en cruz absorben cargas elevadas procedentes de todas las direcciones. Los rodamientos giratorios tipo LVW son insensibles a golpes y vibraciones. A diferencia de un elemento de rodamiento, el LVW se suministra como una unidad completamente premontada: aro interior y exterior de aluminio anodizado con orificios de fijación ya mecanizados. Así puede atornillarse directamente entre dos componentes, sin necesidad de una construcción adyacente propia.

Material

Anillos interior y exterior: aluminio anodizado

Anillos de rodadura: acero al cromo-silicio templado y revenido

Cuerpos rodantes: acero para rodamientos templado

Jaula: poliamida

Junta: NBR

Temperatura de funcionamiento: de -20 °C a +80 °C; hasta +100 °C durante breves periodos

Velocidad periférica: máx. 2 m/s

Grasa lubricante: Shell Gadus S3 V220 C2

Relubricación: mediante boquilla de lubricación DIN 3405 con rosca

Temperatura de funcionamiento

De –30 °C a +80 °C; hasta +100 °C durante períodos cortos

Velocidad periférica

Max. 2 m/s

Lubricante

Shell Gadus S3 V220 C2

Relubricación

Mediante boquilla de engrase según la norma DIN 3405

Suavidad de marcha
Precisión
Velocidad
Rigidez
Montaje
Precio

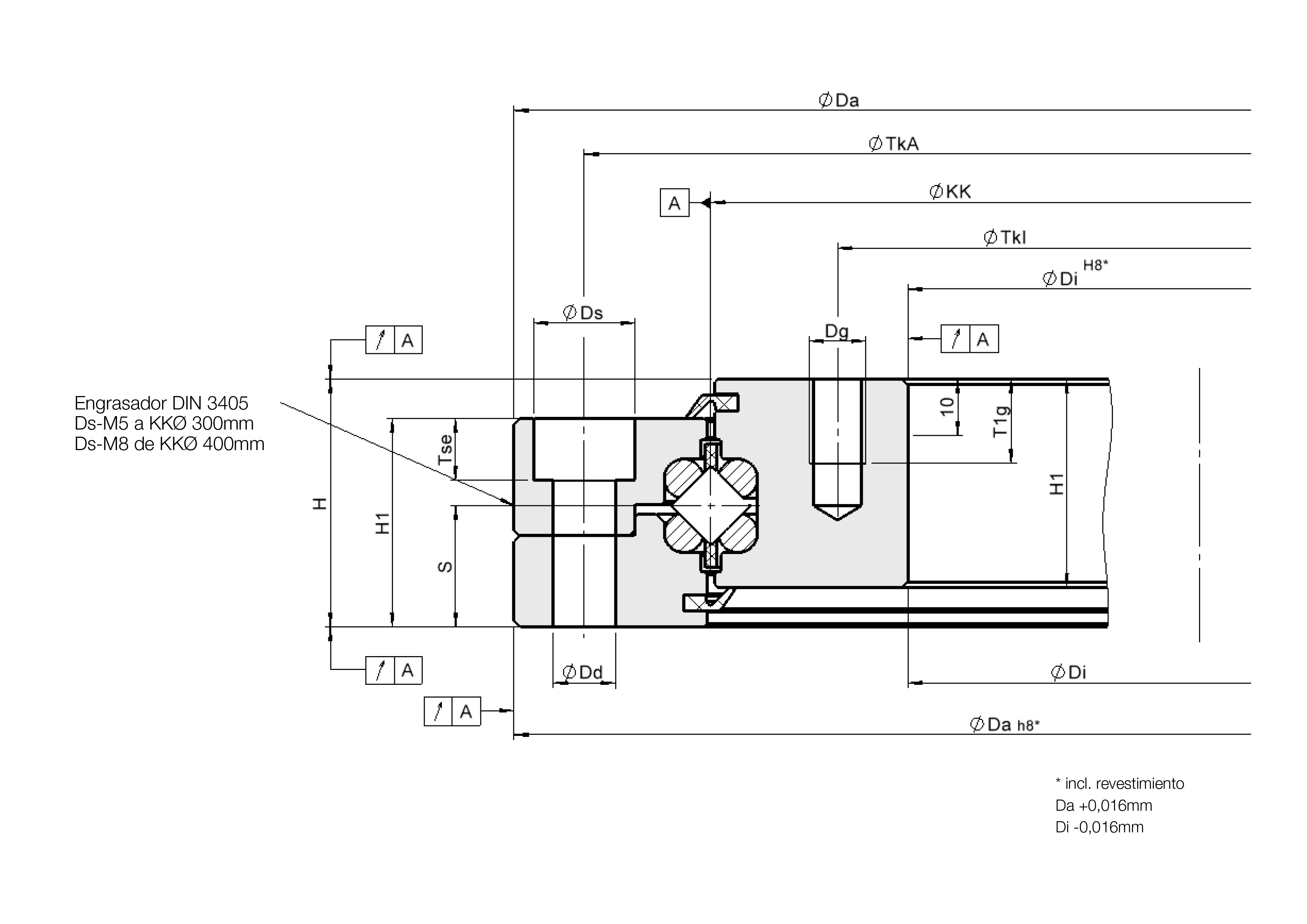

Tabla de datos

		Dimensiones mm											Fijación por anillo
Nombre	KKØ mm	Ds	Dd	H	H1	Dg	Tse	T1g	Da_h8	Di^H8	TkA	TkI
LVW-0200	200	11	6.6	34	27	M6	6.8	10	250	150	235	165	8
LVW-0300	300	15	9	38	31	M8	9	15	360	240	340	260	12
LVW-0400	400	18	11	44	37	M10	11	15	470	330	445	355	14
LVW-0500	500	20	14	49	42	M12	13	20	580	420	550	450	14

		Capacidades de carga kN				Momento estático kNm
Nombre	KKØ mm	C_0a	C_0r	C_a	C_r	C_0m	Peso kg
LVW-0200	200	109	44	41	21	4,4	2,38
LVW-0300	300	164	66	47	25	9,8	4,80
LVW-0400	400	354	141	91	48	28,3	9,40
LVW-0500	500	444	177	99	52	44,4	14,90

Radial and axial runout accuracy

Rotational resistance

618020 616203 617911 617985 618020
