Transmisión por par motor

Accionamiento directo tipo LTD

Name: LTD-0100
Brand: Franke
SKU: 617649

617649

Tipo

LTD 100

LTD 215

LTD 320

LTD 385

Precio unitario:		-,- EUR
Precio		-,- EUR

Cantidad

Descripción

Las coronas Franke con Direct Drive integrado (motor de par) se caracterizan por una alta dinámica, la máxima eficiencia energética y un espacio de instalación compacto combinado con un diseño con centro libre.

Material

Material: C45N (opcionalmente, aluminio)

Temperatura de funcionamiento: de –10 °C a +80 °C

Posición de montaje: cualquiera

Lubricación: grasa para rodamientos a través de boquillas de lubricación

Temperatura de funcionamiento

-10 °C to +80 °C

Posición de montaje

any

Opciones

Incremental measurement system, axial cable outlet, control unit including cable, water cooling

Precisión
Velocidad
Rango de diámetro
Precio

Tabla de datos

Tabla 1
Nombre	ΚΚØ mm	Capacidades de carga kN				Par Nm		Potencia A		Peso kg
		C_0a	C_0r	C_a	C_r	M_Nenn	M_Peak	I_Nenn	I_Peak
LTD-0100	100	46	22	17	14	4.5	16	1.8	7	8
LTD-0215	215	128	60	26	22	26.4	105	3.1	12.8	24
LTD-0320	320	382	38.5	45	39	77	329	4.3	21.6	44
LTD-0385	385	458	216	48	41	118	522	4.3	21.7	52

Datos nominales
Producto	M_NennLk	I_NennLk	n_NennLk	P_NennLk	PV_NennLk	PG_NennLk	M_HaltLk	I_HaltLk
	Nm	A_eff	U/min	W	W	W	Nm	A_eff
LTD-0100	4.5	1.8	2140	1005	54	96	3.2	0
LTD-0215	26.4	3.1	640	1770	131	179	18.7	0
LTD-0320	77	4.3	299	2409	230	295	54	0
LTD-0385	118	4.3	193	2386	309	357	83	0

Datos de carga máxima
Producto	M_Peak	I_Peak	n_Peak	P_Peak	PV_Peak	PG_Peak
	Nm	A_eff	U/min	W	W	W
LTD-0100	16	7	1130	1897	863	877
LTD-0215	105	12.8	320	3526	2236	2253
LTD-0320	329	21.6	126	4343	5886	5904
LTD-0385	522	21.7	74	4049	7876	7889

Resumen de rendimiento
Producto	k_t	k_e	k_e	k_m	n_Leer	f_max	U_zk	R_Ph20
	Nm/A_eff	V_eff/(rad/s)	V_eff/(U/min)	Nm/vW	U/min	Hz	VDC	Ω
LTD-0100	0.459	1.577	0.165	0.459	2390	398	560	4.419
LTD-0215	1.973	5.2	0.545	1.973	727	254	560	3.457
LTD-0320	4.483	11.094	1.162	4.483	340	159	560	3.206
LTD-0385	6.25	16.694	1.748	6.25	226	124	560	4.235

Sistema de medida
Producto	Principio de medida	Longitud del cable	Período de división	Número de líneas	Alimentación	Conexión eléctrica
LTD-0100	induktiv	3	1000	256	3,6V bis 14V DC	Kupplung M12
LTD-0215	induktiv	3	1000	660	3,6V bis 14V DC	Kupplung M12
LTD-0320	induktiv	3	1000	900	3,6V bis 14V DC	Kupplung M12
LTD-0385	induktiv	3	1000	1200	3,6V bis 14V DC	Kupplung M12

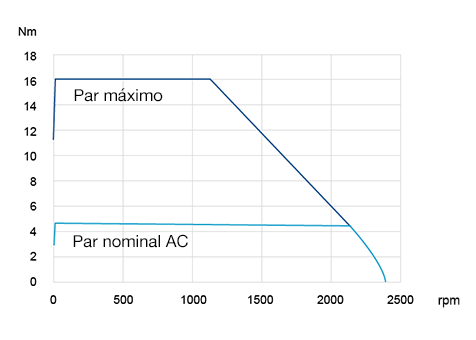

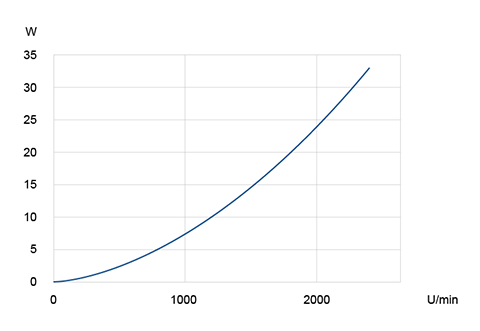

Stator Iron Losses

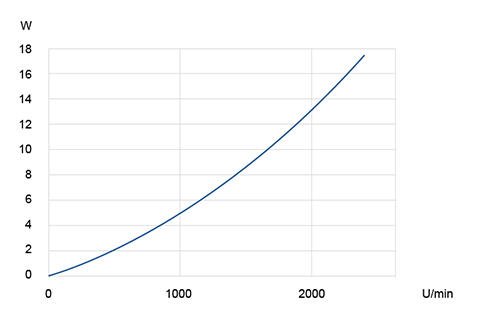

Rotor Losses

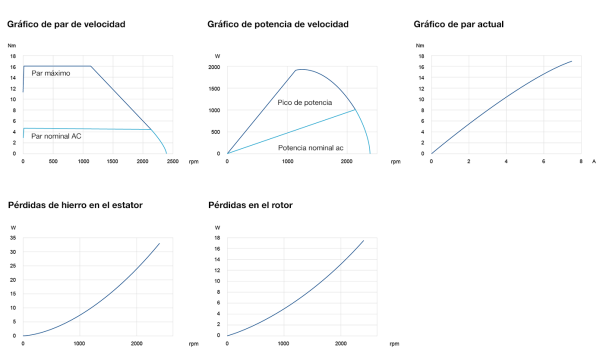

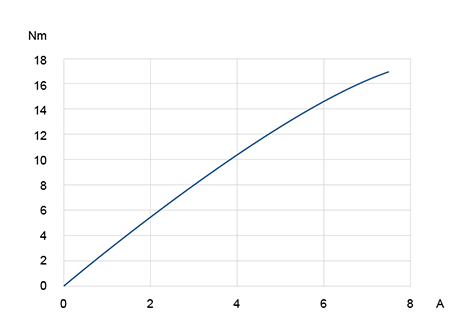

Current-Torque-Graph
