Rodamientos de rodillos cruzados
con pistas de rodadura rectificadas
Tipo LEW
Los rodamientos Franke LEW ofrecen la máxima rigidez con una gran suavidad de rodadura y precisión.
Descripción

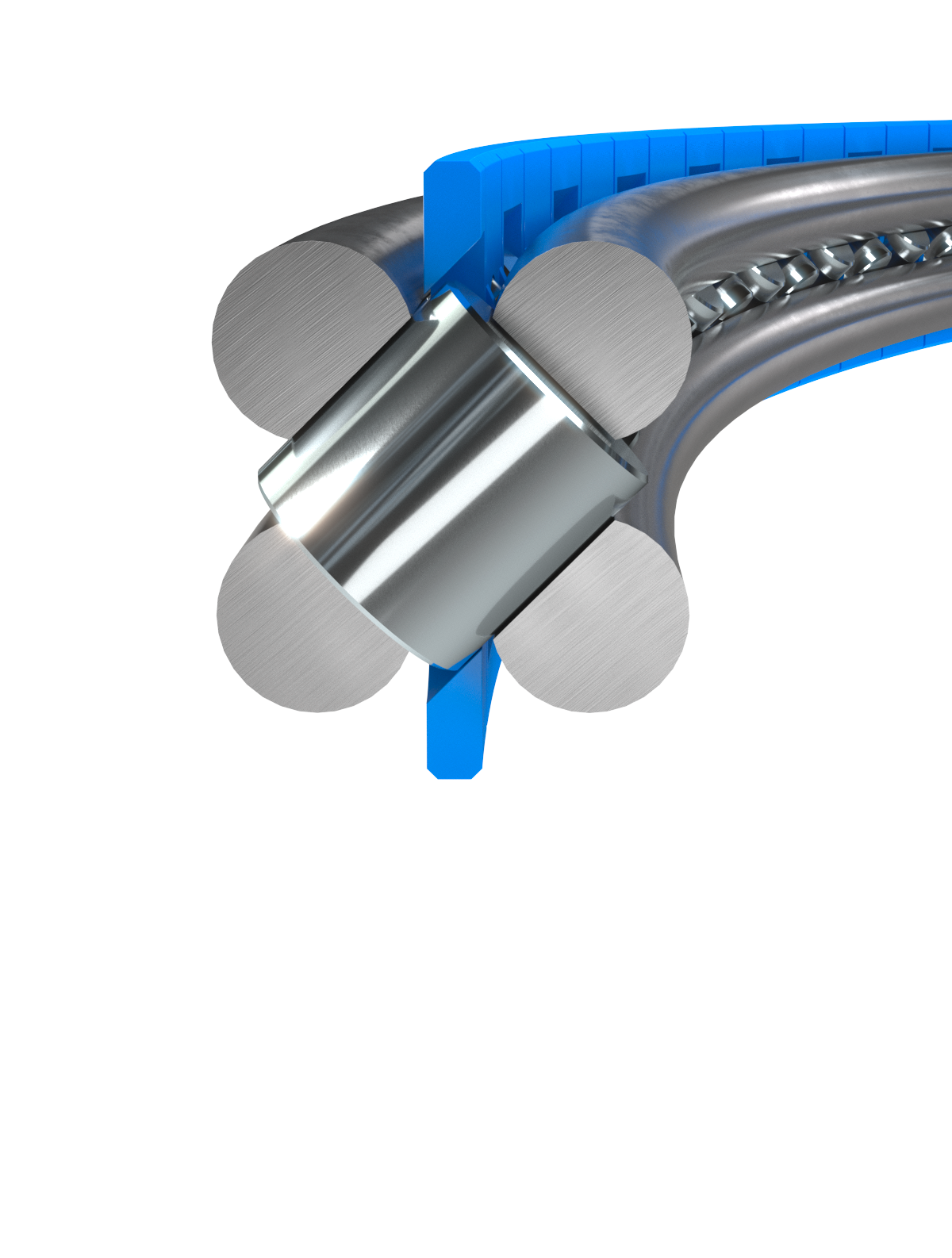

Los rodamientos Franke LEW son adecuados para velocidades de rotación y precisiones medias. Convencen por su rodadura suave, alta rigidez y espacio de instalación compacto. Los rodillos de la pista, dispuestos en forma de cruz, soportan grandes cargas desde todas las direcciones. Los rodamientos LEW son insensibles a los golpes y a las vibraciones. Ofrecen la mayor flexibilidad posible con respecto a la precarga, las características de rodadura y rangos de diámetro.
Características - Evaluación
| Funcionamiento silencioso | |
| Precisión | |
| Velocidad rotacional | |
| Rigidez | |
| Montaje | |
| Precio |
Datos técnicos
Material
Pistas de rodadura de bolas: Acero cromo-silicio endurecido y templado,
Elementos rodantes: Acero laminado endurecido para rodamientos,
Jaula: Poliamida o Poliuretano termoplástico
Temperatura operativa para el funcionamiento
de -30 °C a +80 °C, a corto plazo hasta +100 °C
Velocidad periférica
Máximo 2 m/s
Lubricante
Shell Gadus S3 V220 C2
Información técnica

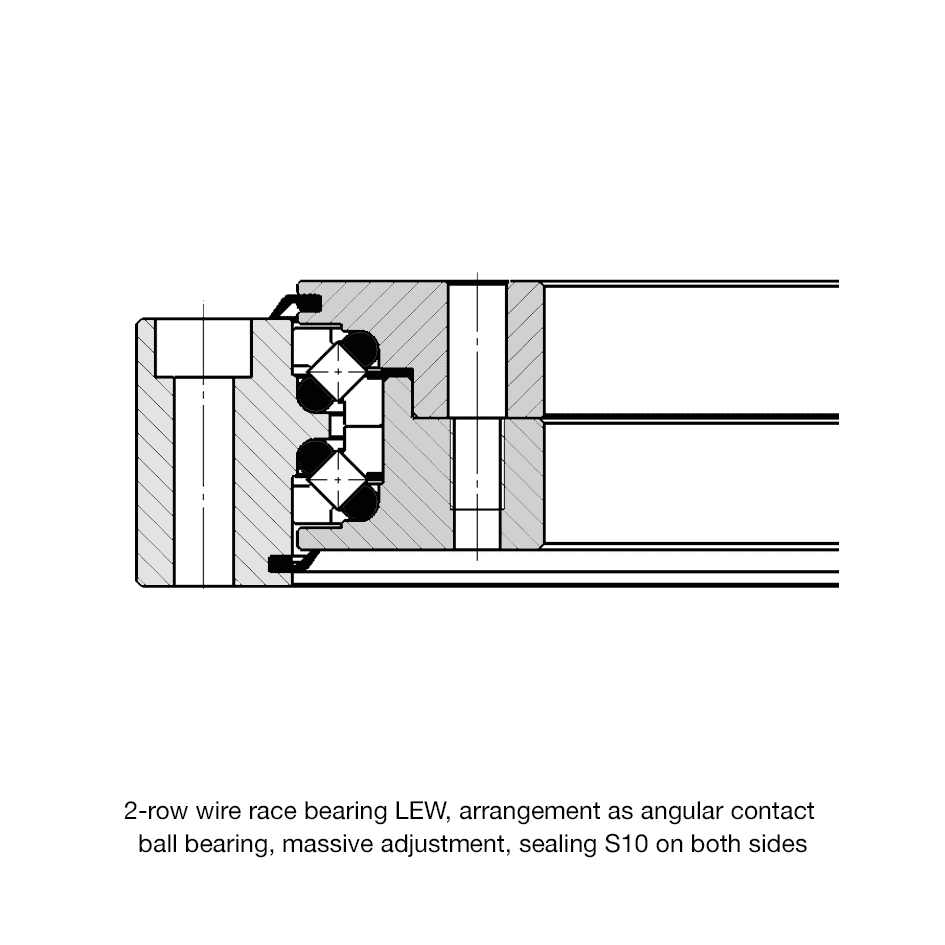

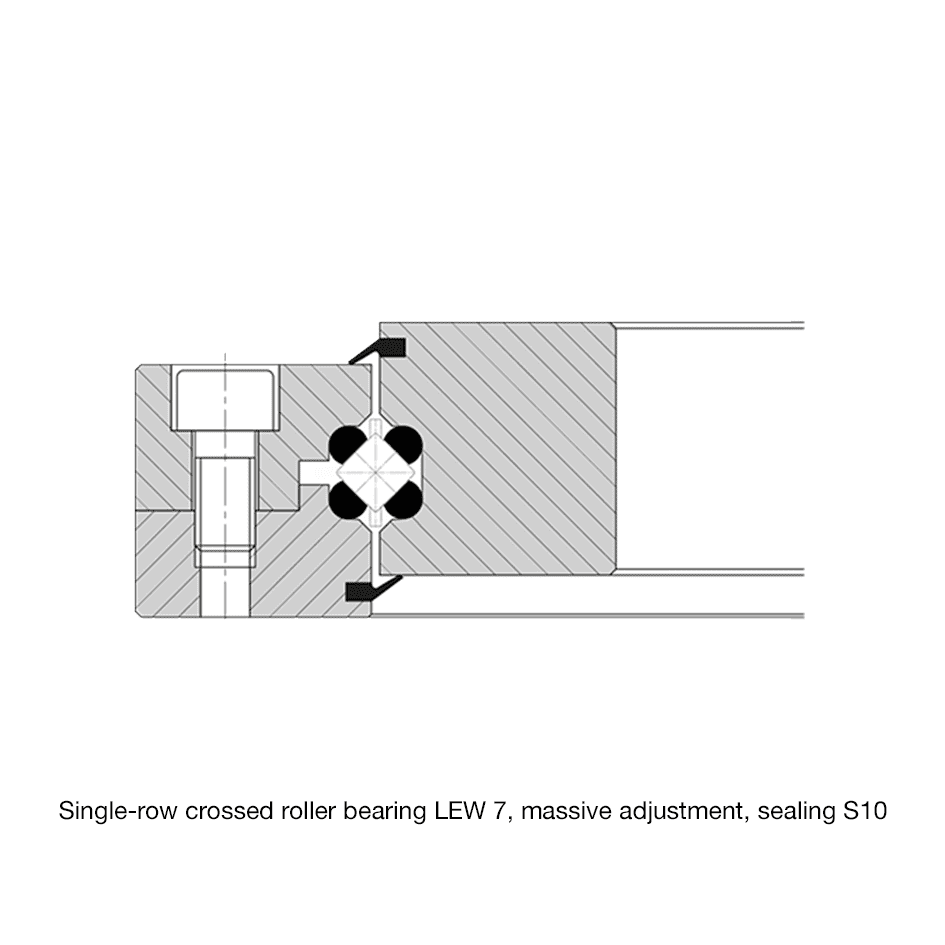

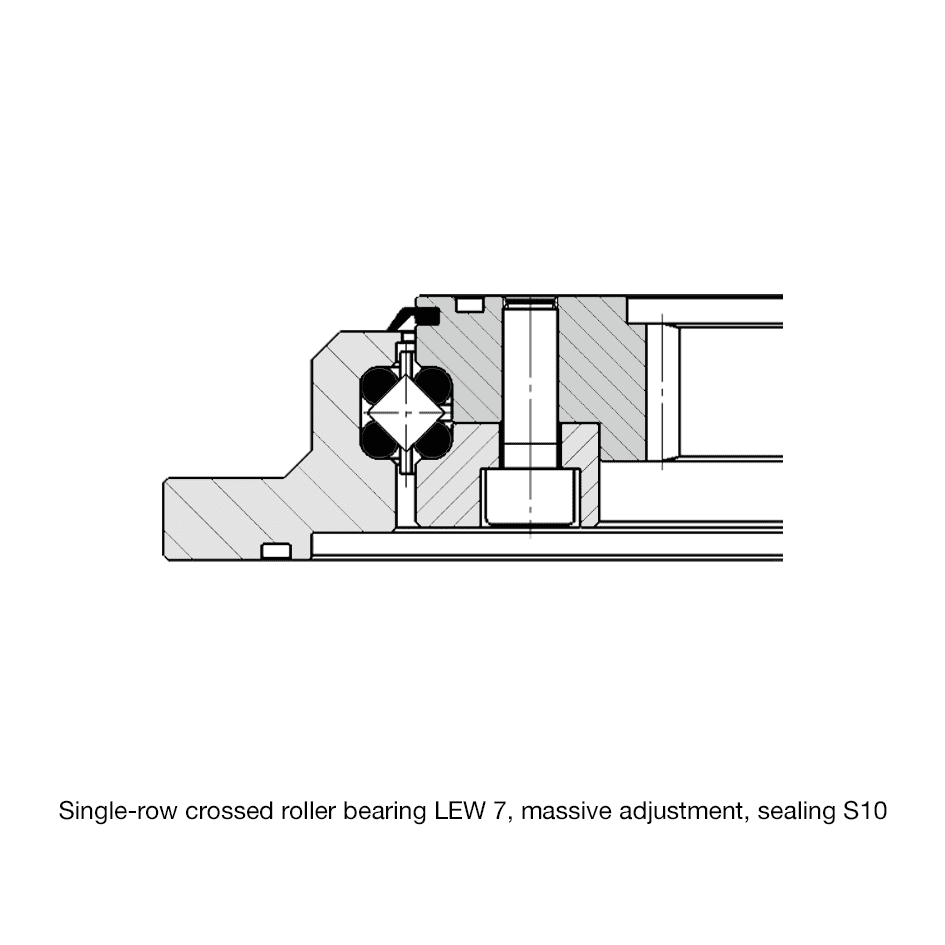

Ejemplos de diseño
Tablas de datos
Comparar los datos y calcular los casos de carga
| LEW 4 λ 7 M x N 9,25 x 9,25 mm | MyFranke | ||||||
|---|---|---|---|---|---|---|---|
| Nombre | KKØ mm |
Capacidad de carga kN |
Peso kg |
CAD-Descargar Calcular caso de carga |
|||
| C0a | C0r | Ca | Cr | ||||
| LEW4-0150 | 150 | 81 | 32 | 31 | 16 | 0,2 |
Regístrese ahora para |
| LEW4-0200 | 200 | 109 | 44 | 37 | 20 | 0,3 | |
| LEW4-0250 | 250 | 137 | 55 | 43 | 24 | 0,4 | |
| LEW4-0300 | 300 | 165 | 66 | 49 | 28 | 0,4 | |
| LEW4-0350 | 350 | 194 | 77 | 54 | 31 | 0,5 | |
| LEW4-0400 | 400 | 222 | 89 | 60 | 34 | 0,6 | |
| LEW 7 λ 7 M x N 16,6 x 16,6 mm | MyFranke | ||||||
|---|---|---|---|---|---|---|---|
| Nombre | KKØ mm |
Capacidad de carga kN |
Peso kg |
CAD-Descargar Calcular caso de carga |
|||
| C0a | C0r | Ca | Cr | ||||
| LEW7-0400 | 400 | 350 | 140 | 90 | 47 | 1,9 |
Regístrese ahora para |
| LEW7-0500 | 500 | 440 | 176 | 99 | 52 | 2,3 | |
| LEW7-0600 | 600 | 530 | 212 | 113 | 59 | 2,8 | |
| LEW7-0700 | 700 | 624 | 250 | 128 | 67 | 3,2 | |
| LEW7-0800 | 800 | 714 | 286 | 144 | 75 | 3,7 | |
| LEW7-0900 | 900 | 804 | 322 | 163 | 85 | 4,1 | |
| LEW7-1000 | 1000 | 894 | 358 | 184 | 96 | 4,6 | |
| LEW7-1100 | 1100 | 984 | 394 | 207 | 108 | 5,1 | |
| LEW7-1200 | 1200 | 1074 | 430 | 234 | 122 | 5,5 | |
| Espacio de instalación M X N |
| Diámetro del rodamiento KK∅ |
| Diámetro del alambre λ Capacidad de carga estática C0 ax. Capacidad de carga estática C0 rad. Capacidad de carga dinámica C ax. Capacidad de carga dinámica C rad. Momento estático C0m Peso |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |
| {{ fi.secondParameter }} |

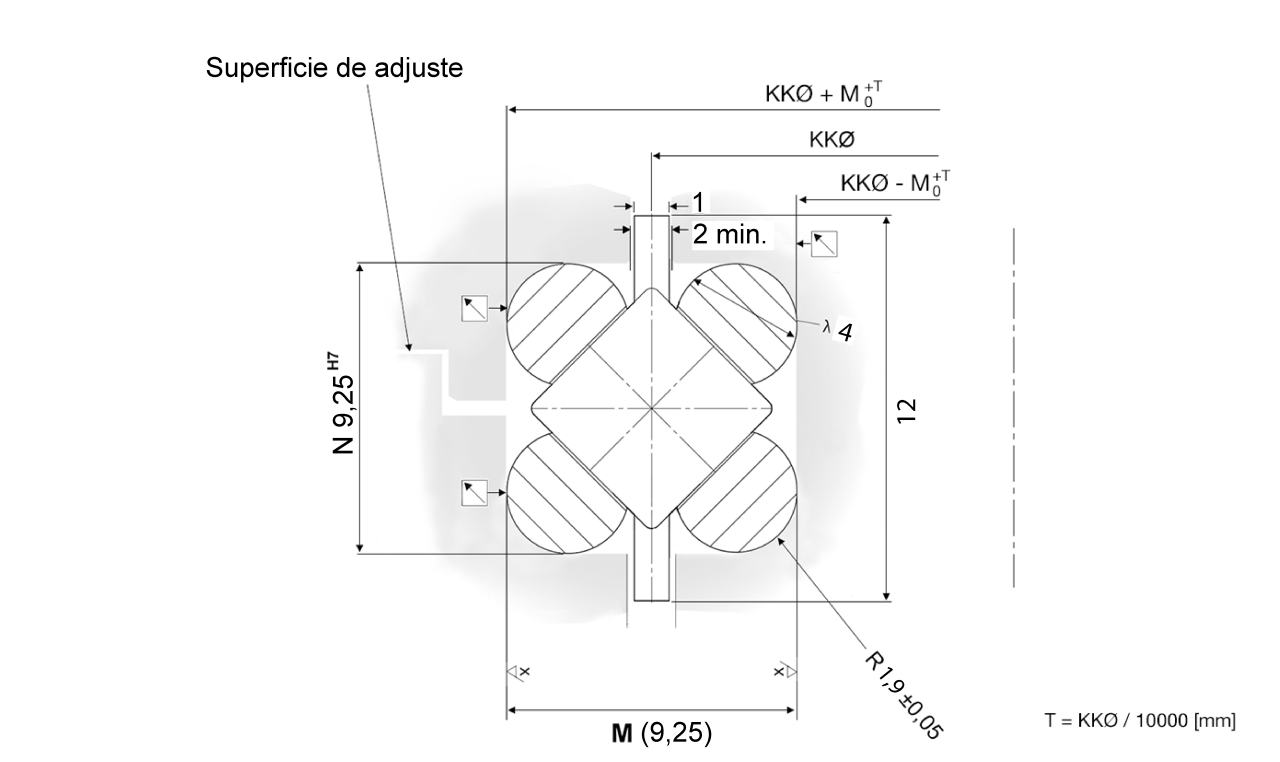

| Dibujo técnico |

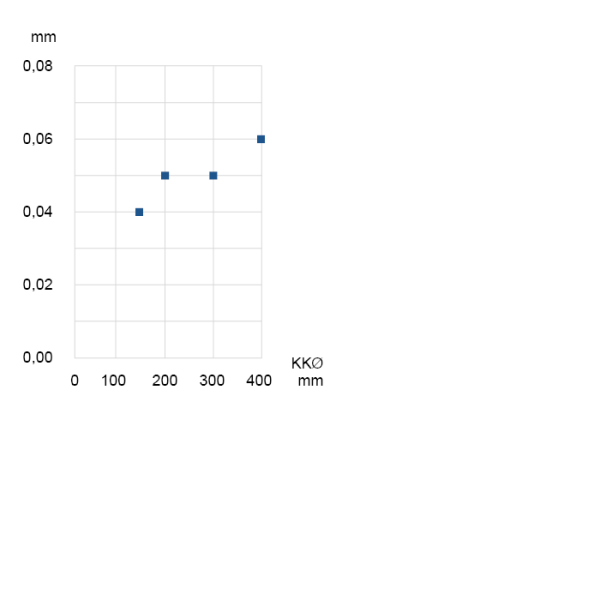

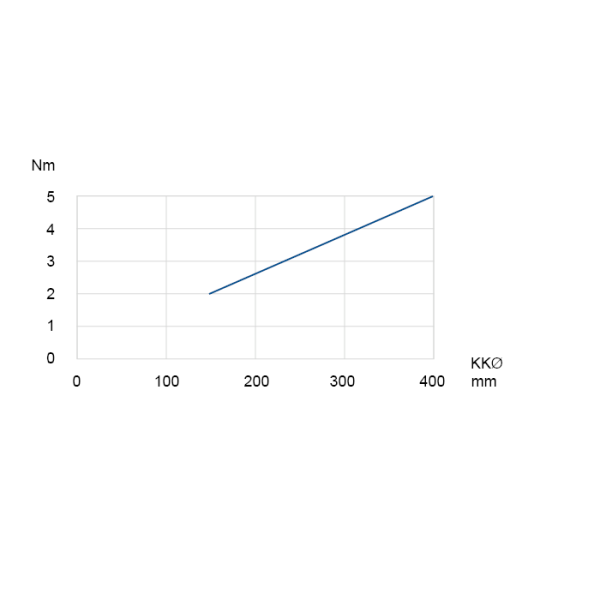

| Diagramas |
| Ficha técnica (PDF) |
