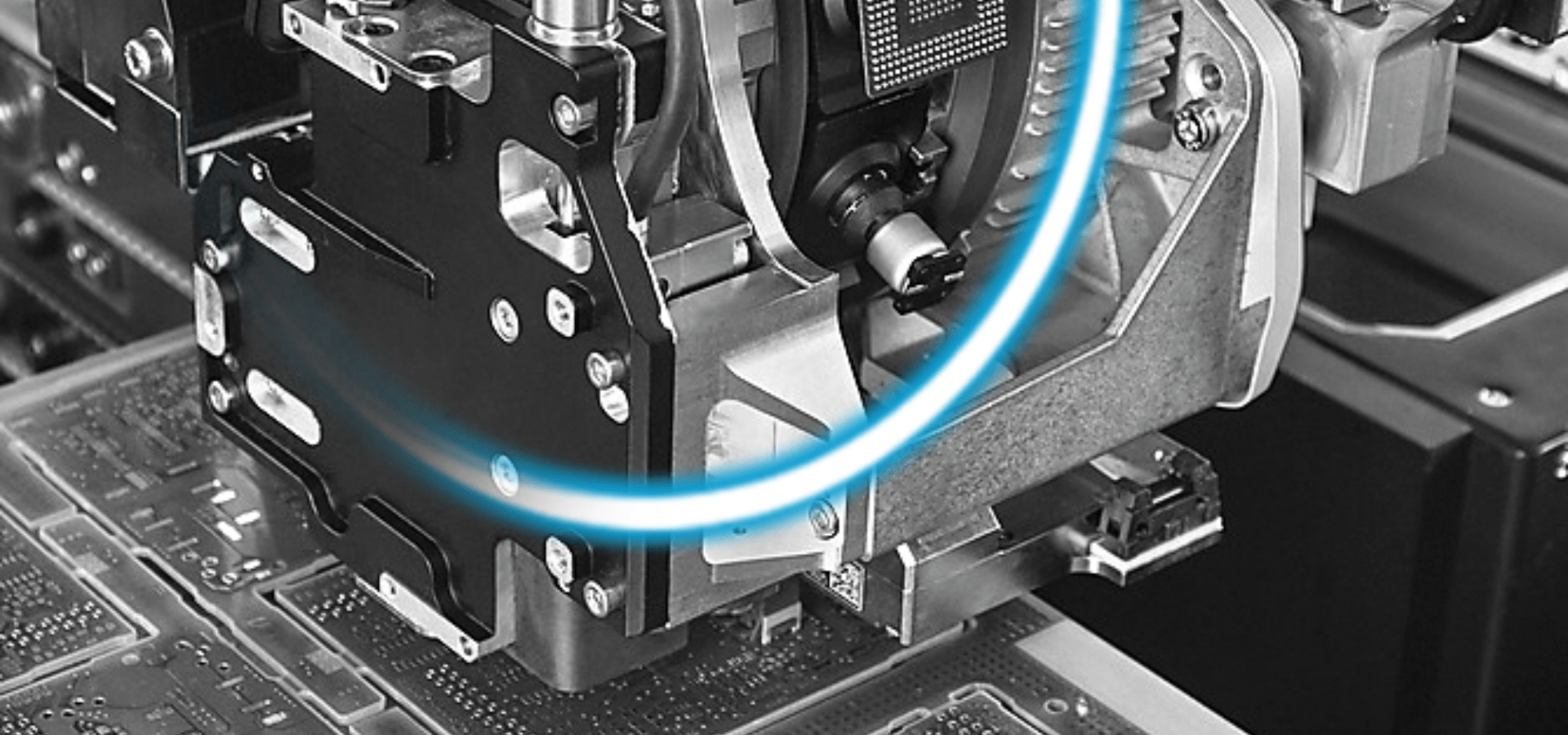

Ejemplo de aplicación Cabezal para la fabricación de placas de circuitos impresos

Requisitos

Rodamiento para un cabezal de colocación de alto rendimiento en la producción de placas de circuitos impresos con una frecuenciacíclica de 18 movimientos de arranque/parada por segundo y hasta 120 millones de revoluciones en cinco años. La vida útil está estimada en diez años. La disposición de los rodamientos debe ser precargada a 70 ° en todas las direcciones sin holgura para que los componentes puedan ser montados con precisión.


Solución

Corona completa especial Franke LDB0110. El aluminio (Dispal) se utiliza como material para el anillo interior y exterior. Tiene casi el mismo coeficiente de expansión térmica que el acero y por lo tanto permite ajustes de unidad constantes en todo el rango de temperatura.

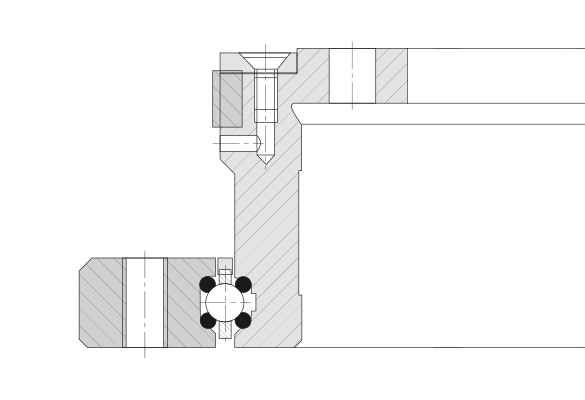

Solución de rodamiento empleada

Elemento de rodamiento Typ LVB (personalizado)


Ventajas

Diseño específico para el cliente que cumple con todos los requisitos en cuanto a dimensiones, material y dimensiones de conexión. El  rodamiento integrado tiene una pequeña sección transversal y permite al cliente lograr un diseño compacto, ligero pero sin embargo rígido. Franke es el único fabricante del mundo que puede cumplir con tales requisitos.
