Galgas
5% descuento
en su primer pedido en línea!
En los rodamientos y elementos de rodamiento más grandes, la adaptación se simplifica mediante galgas entre los anillos interiores o exteriores partidos. Las galgas están hechas de chapa de acero inoxidable. Se recomienda que en el diseño del ajuste se prevea una separación inicial teórica de 0,5 mm.

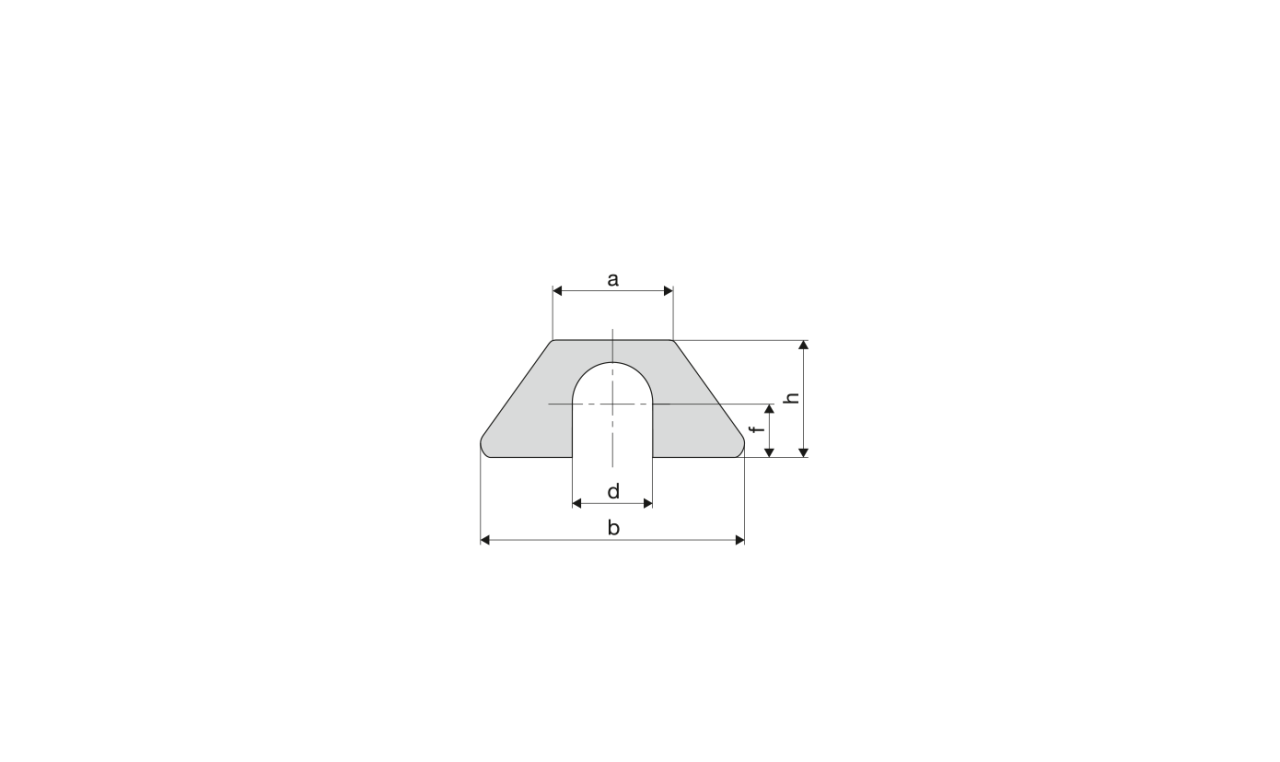

| Talla | Dimensiones mm |
Nº de pedido Espesor mm |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | d | f | h | 0,025 | 0,1 | 0,15 | 0,2 | 0,25 | 0,3 | 0,5 | 1,0 | |
| M 6 | 11,0 | 24,4 | 7,0 | 5,0 | 11,0 | 79015A | 79034A | 79035A | 79036A | 79037A | 79038A | 79039A | 79040A |
| M 8 | 14,7 | 34,2 | 9,0 | 6,0 | 13,5 | 79041A | 79023A | 79042A | 79000A | 79026A | 79043A | 79044A | 79045A |
| M 10 | 16,4 | 42,3 | 11,0 | 7,0 | 16,0 | 79046A | 79012A | 79010A | 79011A | 79047A | 79048A | 79049A | 79050A |
| M 12 | 20,3 | 46,0 | 13,0 | 8,0 | 18,0 | 79118A | 79051A | 79052A | 79053A | 79054A | 79055A | 79056A | 79065A |
| M 16 | 25,4 | 54,0 | 17,0 | 11,0 | 24,0 | 79119A | 79024A | 79066A | 79057A | 79058A | 79059A | 79060A | 79061A |
