Coronas giratorias de aluminio
Tipo LVB
Las pistas giratorias de aluminio tipo LVB se caracterizan por su bajo peso. Son adecuados para velocidades medias y algunos están disponibles en almacén.
Descripción
Las coronas Franke tipo LVB son coronas de giro listas para instalar con anillos de aluminio y rodamientos integrados. Son adecuadas para velocidades de rotación medias y precisiones y convencen por su bajo peso. Las LVB están disponibles a corto plazo, algunas de ellas incluso en stock. Diseñadas como crodamientos de 4 puntos, pueden soportar cargas igualmente elevadas desde todas las direcciones y son insensibles a los golpes y vibraciones. Las coronas tipo LVB están selladas en ambos lados y ajustadas con precarga.
Características - Evaluación
| Funcionamiento silencioso | |
| Resiliencia | |
| Velocidad rotacional | |
| Rigidez | |
| Peso | |
| Precio |
Datos técnicos
Material
Anillo interno/externo: Aluminio, anodizado
Pistas de rodamientos de bolas: Acero cromo-silicio endurecido y templado,
Elementos rotatorios: Acero laminado endurecido para rodamientos,
Jaula: Poliamida o Poliuretano termoplástico
Sellado: NBR
Temperatura operativa para el funcionamiento
-20 °C a +80 °C, a corto plazo hasta +100 °C
Velocidad periférica
Max. 5 m/s, sin sellar max. 10 m/s
Lubricante
Shell Gadus S3 V220 C2
Relubricación
A través de engrasadores según DIN 3405
Información técnica
Tablas de datos
Comparar los datos y calcular los casos de carga
| LVB Tabla parte 1 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nombre | KKØ mm |
Dimensiones mm |
Ajuste por anillo | ||||||||||
| Ds | Dd | H | H1 | Dg | Tse | T1g | Dah8 | DiH8 | TkA | TkI | |||
| LVB-0100 | 100 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 150 | 50 | 135 | 65 | 6X |
| LVB-0150 | 150 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 200 | 100 | 185 | 115 | 6x |
| LVB-0200 | 200 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 250 | 150 | 235 | 165 | 8x |
| LVB-0250 | 250 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 300 | 200 | 285 | 215 | 10x |
| LVB-0300 | 300 | 15 | 9,0 | 38+/-0,4 | 31 | M 8 | 9,0 | 15 | 360 | 240 | 340 | 260 | 12x |
| LVB-0350 | 350 | 15 | 9,0 | 38+/-0,4 | 31 | M 8 | 9,0 | 15 | 410 | 290 | 390 | 310 | 14x |
| LVB-0400 | 400 | 18 | 11,0 | 44+/-0,5 | 37 | M 10 | 11,0 | 15 | 470 | 330 | 445 | 355 | 14x |
| LVB-0450 | 450 | 18 | 11,0 | 44+/-0,6 | 37 | M 10 | 11,0 | 15 | 520 | 380 | 495 | 405 | 14x |
| LVB-0500 | 500 | 20 | 14,0 | 49+/-0,5 | 42 | M 12 | 13,0 | 20 | 580 | 420 | 550 | 450 | 14x |
| LVB-0600 | 600 | 20 | 14,0 | 49+/-0,5 | 42 | M 12 | 13,0 | 20 | 680 | 520 | 650 | 550 | 16x |
| LVB-0700 | 700 | 20 | 14,0 | 53+/-0,5 | 45 | M 12 | 13,0 | 20 | 790 | 610 | 750 | 650 | 22x |
| LVB-0800 | 800 | 20 | 14,0 | 53+/-0,5 | 45 | M 12 | 13,0 | 20 | 890 | 710 | 850 | 750 | 24x |
| LVB-0900 | 900 | 20 | 14,0 | 53+/-0,5 | 45 | M 12 | 13,0 | 20 | 990 | 810 | 950 | 850 | 24x |
| LVB-1000 | 1000 | 20 | 14,0 | 53+/-0,5 | 45 | M 12 | 13,0 | 20 | 1090 | 910 | 1050 | 950 | 26x |
| LVB-1200 | 1200 | 26 | 18,0 | 60+/-0,5 | 52 | M 16 | 17,5 | 25 | 1300 | 1100 | 1265 | 1135 | 30x |
| LVB-1400 | 1400 | 26 | 18,0 | 60+/-0,5 | 52 | M 16 | 17,5 | 25 | 1500 | 1300 | 1465 | 1335 | 36x |
| LVB-1600 | 1600 | 26 | 18,0 | 90+/-0,5 | 82 | M 16 | 17,5 | 25 | 1730 | 1470 | 1685 | 1515 | 42x |
| LVB-1800 | 1800 | 26 | 18,0 | 90+/-0,5 | 82 | M 16 | 17,5 | 25 | 1930 | 1670 | 1885 | 1715 | 46x |
| LVB Tabla parte 2 | MyFranke | |||||||
|---|---|---|---|---|---|---|---|---|
| Nombre | KKØ mm |
Capacidad de carga kN |
Estat. M. kNm |
Peso kg |
CAD-Descargar Calcular caso de carga |
|||
| C0a | C0r | Ca | Cr | C0m | ||||
| LVB-0100 | 100 | 54 | 25 | 18 | 15 | 1 | 1,2 |
Regístrese ahora para |
| LVB-0150 | 150 | 82 | 39 | 21 | 18 | 3 | 1,8 | |
| LVB-0200 | 200 | 110 | 52 | 23 | 20 | 5 | 2,4 | |
| LVB-0250 | 250 | 138 | 65 | 25 | 22 | 8 | 3,0 | |
| LVB-0300 | 300 | 168 | 79 | 27 | 24 | 12 | 4,9 | |
| LVB-0350 | 350 | 196 | 92 | 29 | 25 | 16 | 5,8 | |
| LVB-0400 | 400 | 419 | 197 | 51 | 44 | 39 | 9,5 | |
| LVB-0450 | 450 | 477 | 225 | 54 | 47 | 51 | 10,6 | |
| LVB-0500 | 500 | 530 | 250 | 56 | 49 | 62 | 15,1 | |
| LVB-0600 | 600 | 636 | 299 | 60 | 52 | 90 | 18,2 | |
| LVB-0700 | 700 | 742 | 349 | 64 | 55 | 122 | 25,5 | |
| LVB-0800 | 800 | 848 | 399 | 67 | 58 | 160 | 29,1 | |
| LVB-0900 | 900 | 954 | 449 | 70 | 60 | 202 | 32,8 | |
| LVB-1000 | 1000 | 1065 | 501 | 73 | 63 | 251 | 36,4 | |
| LVB-1200 | 1200 | 1677 | 789 | 94 | 81 | 473 | 56,0 | |
| LVB-1400 | 1400 | 1956 | 920 | 99 | 86 | 644 | 65,3 | |
| LVB-1600 | 1600 | 1984 | 933 | 140 | 121 | 747 | 148,2 | |
| LVB-1800 | 1800 | 2234 | 1050 | 146 | 126 | 946 | 166,7 | |
| Diámetro del rodamiento KK∅ |
| Ajuste por anillo Capacidad de carga estática C0 ax. Capacidad de carga estática C0 rad. Capacidad de carga dinámica C ax. Capacidad de carga dinámica C rad. Momento estático C0m Peso Disponible |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

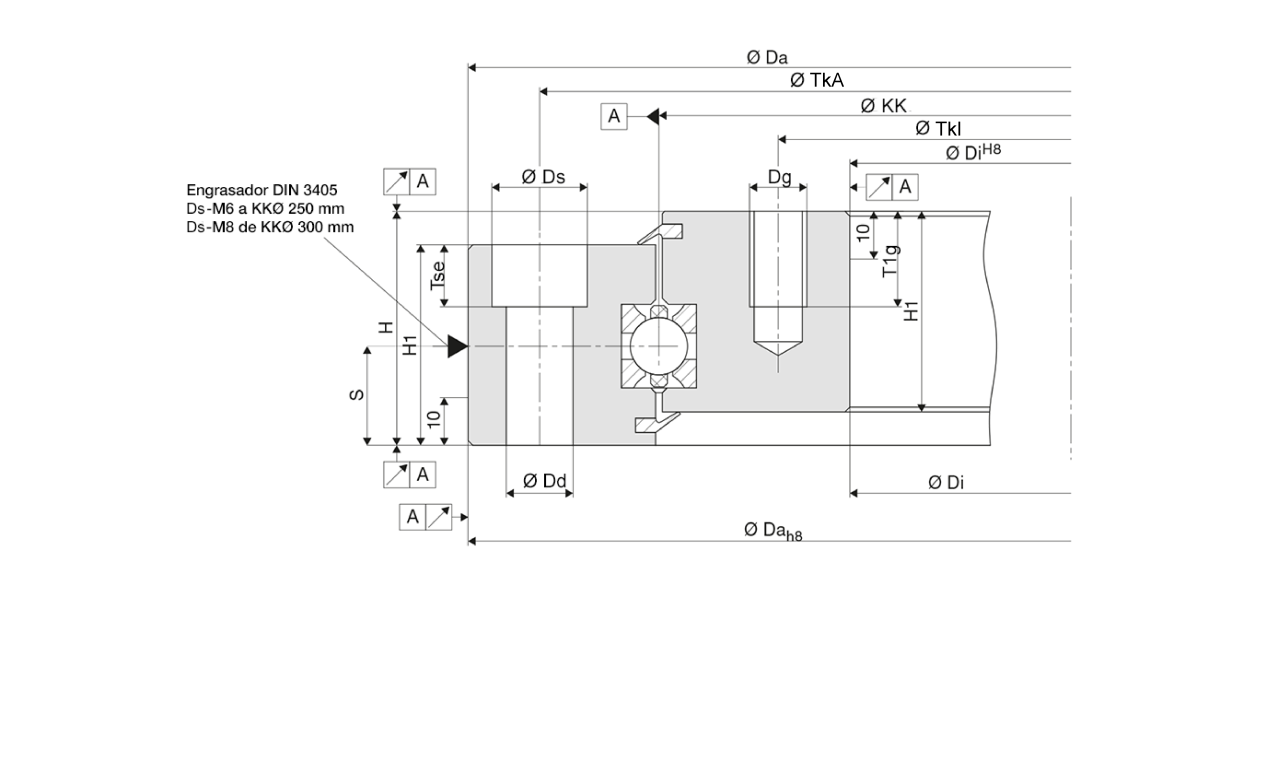

| Dibujo técnico |

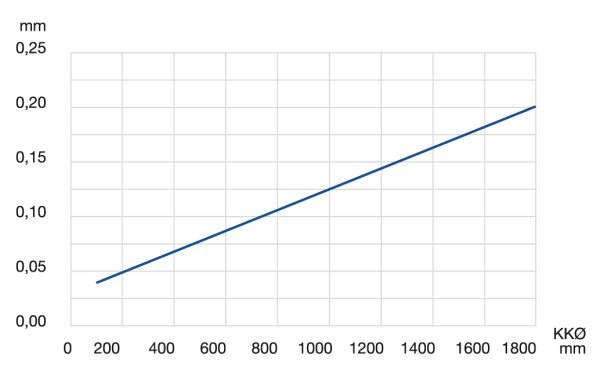

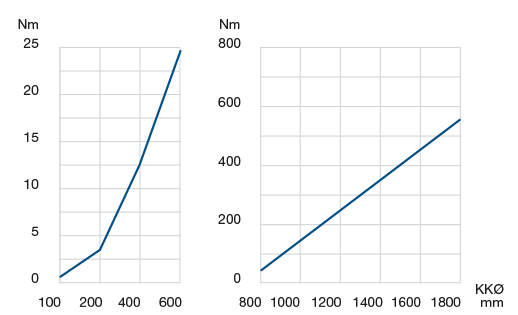

| Diagramas |
| Ficha técnica (PDF) |
