Rodamientos de sección fina con pistas de rodadura
perfiladas tipo LSA
Los rodamientos de sección fina Franke LSA son una alternativa rentable a los rodamientos de sección fina convencionales.
Descripción
Los rodamientos de sección fina Franke LSA convencen por su rodadura suave, su espacio de instalación extremadamente compacto, su montaje sencillo y su precio competitivo. Los rodamientos de sección fina LSA consisten en un anillo interior y exterior con pistas de rodadura endurecidas y perfiladas y una jaula de plástico con bolas retenidas. Las bolas se apoyan en las pistas de rodadura en dos puntos cada una, manteniendo así el sistema de 4 puntos. Las pistas de rodadura están divididas y por lo tanto pueden ser cambiadas elásticamente en diámetro para su instalación.
Características - Evaluación
| Funcionamiento silencioso | |
| Precisión | |
| Velocidad rotacional | |
| Rigidez | |
| Montaje | |
| Precio |
Datos técnicos
Material
Pistas de rodamientos de bolas: Acero cromo-silicio endurecido y templado,
Elementos rodantes: Acero laminado endurecido para rodamientos,
Jaula: Poliamida o Poliuretano termoplástico
Temperatura operativa para el funcionamiento
-20 °C a +80 °C, a corto plazo hasta +100 °C
Velocidad periférica
Máximo 5 m/s, sin junta máximo 10 m/s
Lubricante
Shell Gadus S3 V220 C2
Información técnica

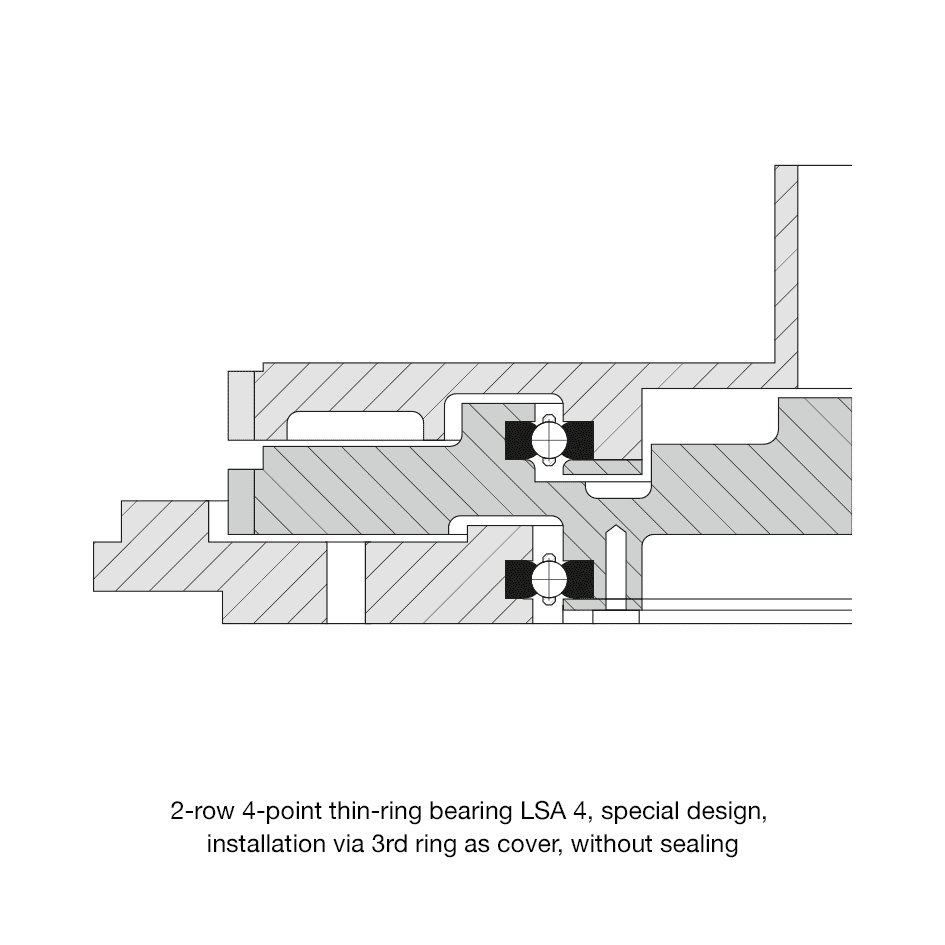

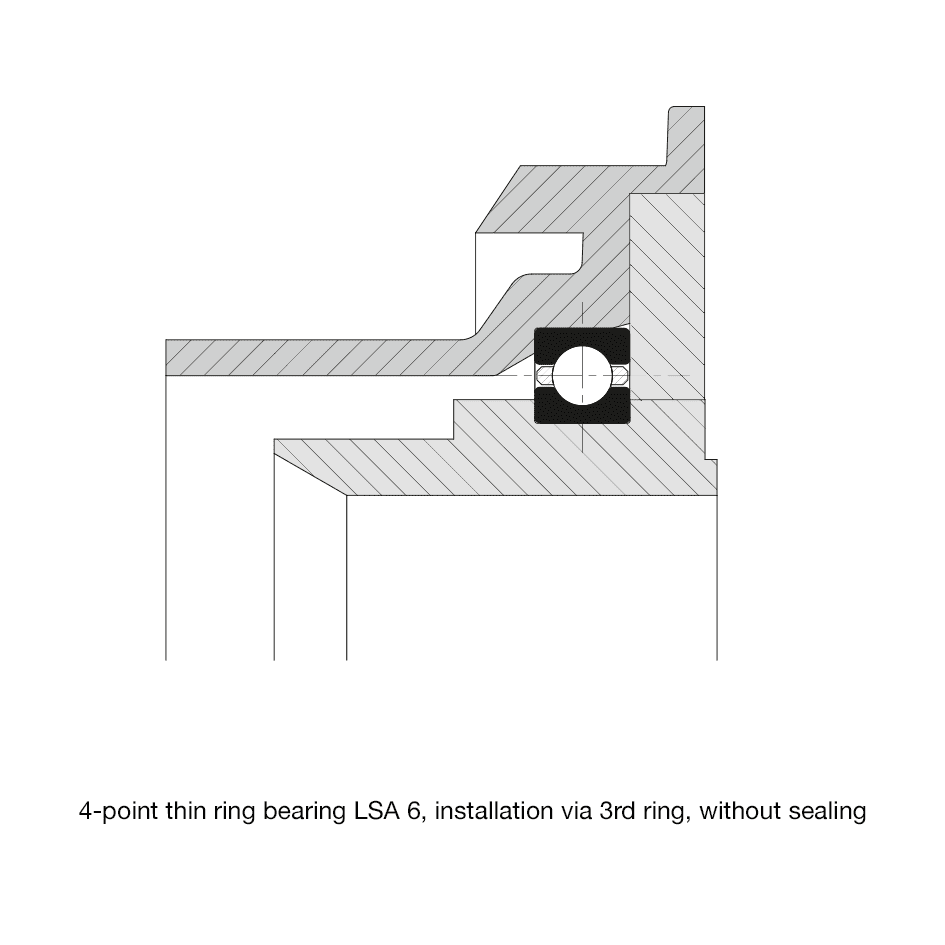

Ejemplos de diseño
Tablas de datos
Comparar los datos y calcular los casos de carga
| LSA 4 M x N 7,04 x 4 mm | MyFranke | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nombre | d pulgada |
Dimensiones mm |
Capacidad de carga kN |
Estat. M. kNm |
Peso kg |
CAD-Descargar Calcular caso de carga |
||||
| D | d | C0a | C0r | Ca | Cr | C0m | ||||
| LSA4-04.0 | 4,0 | 115,68 | 101,6 | 25 | 12 | 7 | 6 | 0,6 | 0,05 |
Regístrese ahora para |
| LSA4-04.5 | 4,5 | 128,38 | 114,3 | 28 | 13 | 7 | 6 | 0,8 | 0,06 | |
| LSA4-05.0 | 5,0 | 141,08 | 127,0 | 31 | 15 | 7 | 6 | 0,9 | 0,07 | |
| LSA4-05.5 | 5,5 | 153,78 | 139,7 | 34 | 16 | 8 | 7 | 1,2 | 0,07 | |
| LSA4-06.0 | 6,0 | 166,48 | 152,4 | 37 | 18 | 8 | 7 | 1,4 | 0,08 | |
| LSA4-06.5 | 6,5 | 179,18 | 165,1 | 40 | 19 | 8 | 7 | 1,6 | 0,08 | |
| LSA4-07.0 | 7,0 | 191,88 | 177,8 | 43 | 20 | 8 | 7 | 1,9 | 0,09 | |
| LSA4-07.5 | 7,5 | 204,58 | 190,5 | 47 | 22 | 9 | 7 | 2,1 | 0,10 | |
| LSA4-08.0 | 8,0 | 217,28 | 203,2 | 49 | 23 | 9 | 7 | 2,4 | 0,10 | |
| LSA4-08.5 | 8,5 | 229,98 | 215,9 | 53 | 25 | 9 | 8 | 2,7 | 0,11 | |
| LSA4-09.0 | 9,0 | 242,68 | 228,6 | 55 | 26 | 9 | 8 | 3,0 | 0,12 | |
| LSA4-09.5 | 9,5 | 255,38 | 241,3 | 58 | 27 | 9 | 8 | 3,4 | 0,12 | |
| LSA4-10.0 | 10,0 | 268,08 | 254,0 | 62 | 29 | 9 | 8 | 3,7 | 0,13 | |
| LSA4-11.0 | 11,0 | 293,48 | 279,4 | 68 | 32 | 10 | 8 | 4,5 | 0,14 | |
| LSA4-12.0 | 12,0 | 318,88 | 304,8 | 73 | 35 | 10 | 9 | 5,3 | 0,15 | |
| LSA4-13.0 | 13,0 | 344,28 | 330,2 | 79 | 37 | 10 | 9 | 6,3 | 0,17 | |
| LSA4-14.0 | 14,0 | 369,68 | 355,6 | 86 | 40 | 11 | 9 | 7,3 | 0,18 | |
| LSA4-15.0 | 15,0 | 395,08 | 381,0 | 92 | 43 | 11 | 9 | 8,3 | 0,19 | |
| LSA 6 M x N 6,4 x 6,4 mm | MyFranke | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nombre | d pulgada |
Dimensiones mm |
Capacidad de carga kN |
Estat. M. kNm |
Peso kg |
CAD-Descargar Calcular caso de carga |
||||
| D | d | C0a | C0r | Ca | Cr | C0m | ||||
| LSA6-04.5 | 4,5 | 127,10 | 114,3 | 39 | 18 | 7 | 6 | 1,1 | 0,09 |
Regístrese ahora para |
| LSA6-05.0 | 5,0 | 139,80 | 127,0 | 44 | 21 | 7 | 6 | 1,3 | 0,10 | |
| LSA6-05.5 | 5,5 | 152,50 | 139,7 | 48 | 23 | 8 | 7 | 1,6 | 0,11 | |
| LSA6-06.0 | 6,0 | 165,20 | 152,4 | 52 | 25 | 8 | 7 | 1,9 | 0,12 | |
| LSA6-06.5 | 6,5 | 177,90 | 165,1 | 57 | 27 | 8 | 7 | 2,2 | 0,13 | |
| LSA6-07.0 | 7,0 | 190,60 | 177,8 | 61 | 29 | 8 | 7 | 2,6 | 0,14 | |
| LSA6-07.5 | 7,5 | 203,30 | 190,5 | 65 | 31 | 8 | 7 | 3,0 | 0,15 | |
| LSA6-08.0 | 8,0 | 216,00 | 203,2 | 69 | 33 | 9 | 8 | 3,4 | 0,16 | |
| LSA6-08.5 | 8,5 | 228,70 | 215,9 | 73 | 34 | 9 | 8 | 3,8 | 0,17 | |
| LSA6-09.0 | 9,0 | 241,40 | 228,6 | 78 | 37 | 9 | 8 | 4,3 | 0,18 | |
| LSA6-09.5 | 9,5 | 254,10 | 241,3 | 82 | 39 | 9 | 8 | 4,8 | 0,19 | |
| LSA6-10.0 | 10,0 | 266,80 | 254,0 | 86 | 40 | 9 | 8 | 5,2 | 0,20 | |
| LSA6-11.0 | 11,0 | 292,20 | 279,4 | 95 | 45 | 10 | 8 | 6,3 | 0,21 | |
| LSA6-12.0 | 12,0 | 317,60 | 304,8 | 103 | 49 | 10 | 9 | 7,5 | 0,23 | |
| LSA6-13.0 | 13,0 | 343,00 | 330,2 | 112 | 53 | 10 | 9 | 8,8 | 0,25 | |
| LSA6-14.0 | 14,0 | 368,40 | 355,6 | 120 | 56 | 11 | 9 | 10,2 | 0,27 | |
| LSA6-15.0 | 15,0 | 393,80 | 381,0 | 129 | 61 | 11 | 9 | 11,7 | 0,29 | |
| LSA 8 M x N 8 x 7,94 mm | MyFranke | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nombre | d pulgada |
Dimensiones mm |
Capacidad de carga kN |
Estat. M. kNm |
Peso kg |
CAD-Descargar Calcular caso de carga |
||||
| D | d | C0a | C0r | Ca | Cr | C0m | ||||
| LSA8-05.5 | 5,5 | 155,70 | 139,7 | 59 | 28 | 13 | 11 | 2,0 | 0,17 |
Regístrese ahora para |
| LSA8-06.0 | 6,0 | 168,40 | 152,4 | 64 | 30 | 13 | 11 | 2,4 | 0,19 | |
| LSA8-06.5 | 6,5 | 181,10 | 165,1 | 69 | 32 | 13 | 12 | 2,8 | 0,20 | |
| LSA8-07.0 | 7,0 | 193,80 | 177,8 | 74 | 35 | 14 | 12 | 3,2 | 0,22 | |
| LSA8-07.5 | 7,5 | 206,50 | 190,5 | 79 | 37 | 14 | 12 | 3,7 | 0,23 | |
| LSA8-08.0 | 8,0 | 219,20 | 203,2 | 84 | 40 | 15 | 13 | 4,2 | 0,25 | |
| LSA8-08.5 | 8,5 | 231,90 | 215,9 | 90 | 42 | 15 | 13 | 4,7 | 0,26 | |
| LSA8-09.0 | 9,0 | 244,60 | 228,6 | 94 | 44 | 15 | 13 | 5,2 | 0,28 | |
| LSA8-09.5 | 9,5 | 257,30 | 241,3 | 100 | 47 | 15 | 13 | 5,8 | 0,29 | |
| LSA8-10.0 | 10,0 | 270,00 | 254,0 | 105 | 50 | 16 | 14 | 6,5 | 0,31 | |
| LSA8-11.0 | 11,0 | 295,40 | 279,4 | 115 | 54 | 16 | 14 | 7,8 | 0,34 | |
| LSA8-12.0 | 12,0 | 320,80 | 304,8 | 125 | 59 | 17 | 15 | 9,2 | 0,37 | |
| LSA8-13.0 | 13,0 | 346,20 | 330,2 | 136 | 64 | 17 | 15 | 10,8 | 0,40 | |
| LSA8-14.0 | 14,0 | 371,60 | 355,6 | 146 | 69 | 18 | 15 | 12,5 | 0,43 | |
| LSA8-15.0 | 15,0 | 397,00 | 381,0 | 156 | 73 | 18 | 16 | 14,3 | 0,46 | |
| LSA8-16.0 | 16,0 | 422,40 | 406,4 | 167 | 78 | 19 | 16 | 16,3 | 0,49 | |
| LSA8-17.0 | 17,0 | 447,80 | 431,8 | 177 | 83 | 19 | 16 | 18,3 | 0,52 | |
| LSA8-18.0 | 18,0 | 473,20 | 457,2 | 187 | 88 | 19 | 17 | 20,4 | 0,55 | |
| LSA8-19.0 | 19,0 | 498,60 | 482,6 | 198 | 93 | 20 | 17 | 22,8 | 0,58 | |
| LSA8-20.0 | 20,0 | 524,00 | 508,0 | 208 | 98 | 20 | 17 | 25,2 | 0,61 | |
| LSA8-22.0 | 22,0 | 574,80 | 558,8 | 228 | 107 | 21 | 18 | 30,4 | 0,67 | |
| LSA8-24.0 | 24,0 | 625,60 | 609,6 | 248 | 117 | 22 | 19 | 36,1 | 0,73 | |
| LSA8-26.0 | 26,0 | 676,40 | 660,4 | 269 | 127 | 22 | 19 | 42,3 | 0,79 | |
| LSA8-28.0 | 28,0 | 727,20 | 711,2 | 290 | 136 | 23 | 20 | 49,0 | 0,85 | |
| LSA8-30.0 | 30,0 | 778,00 | 762,0 | 311 | 146 | 23 | 20 | 56,3 | 0,91 | |
| Espacio de instalación M X N |
| Diámetro del rodamiento KK∅ |
| Diámetro del alambre λ Capacidad de carga estática C0 ax. Capacidad de carga estática C0 rad. Capacidad de carga dinámica C ax. Capacidad de carga dinámica C rad. Momento estático C0m Peso |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |
| {{ fi.secondParameter }} |

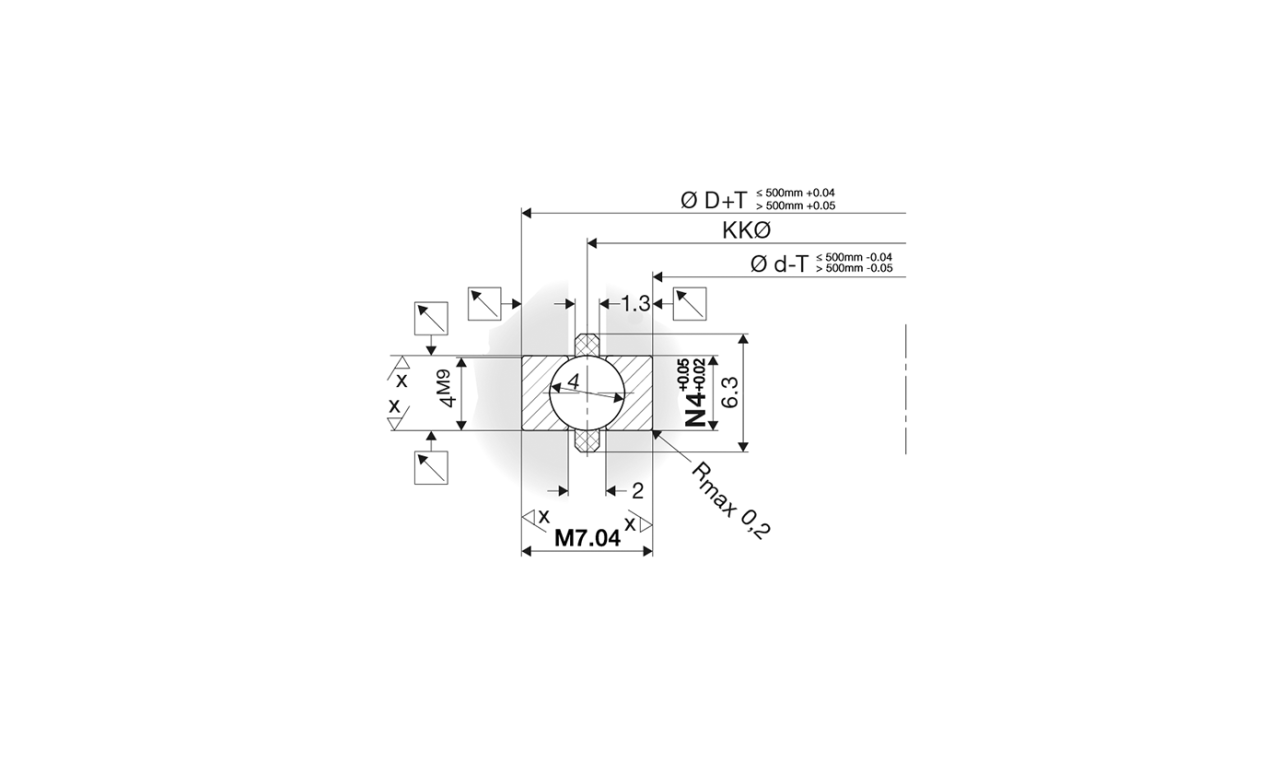

| Dibujo técnico |

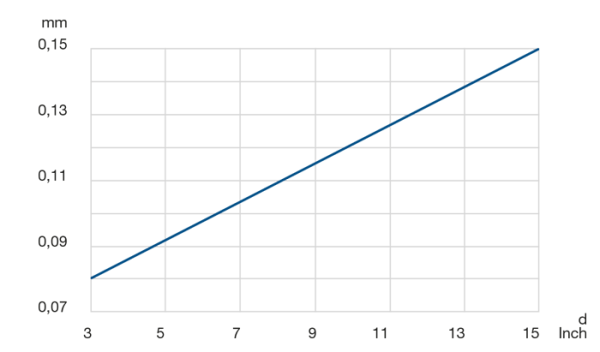

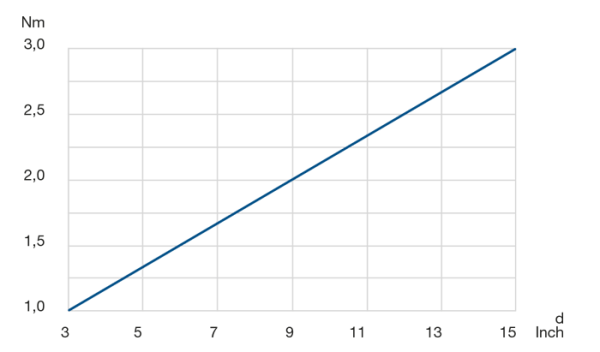

| Diagramas |
| Ficha técnica (PDF) |
