Ejemplo de aplicación Producción de colchones
Requisitos

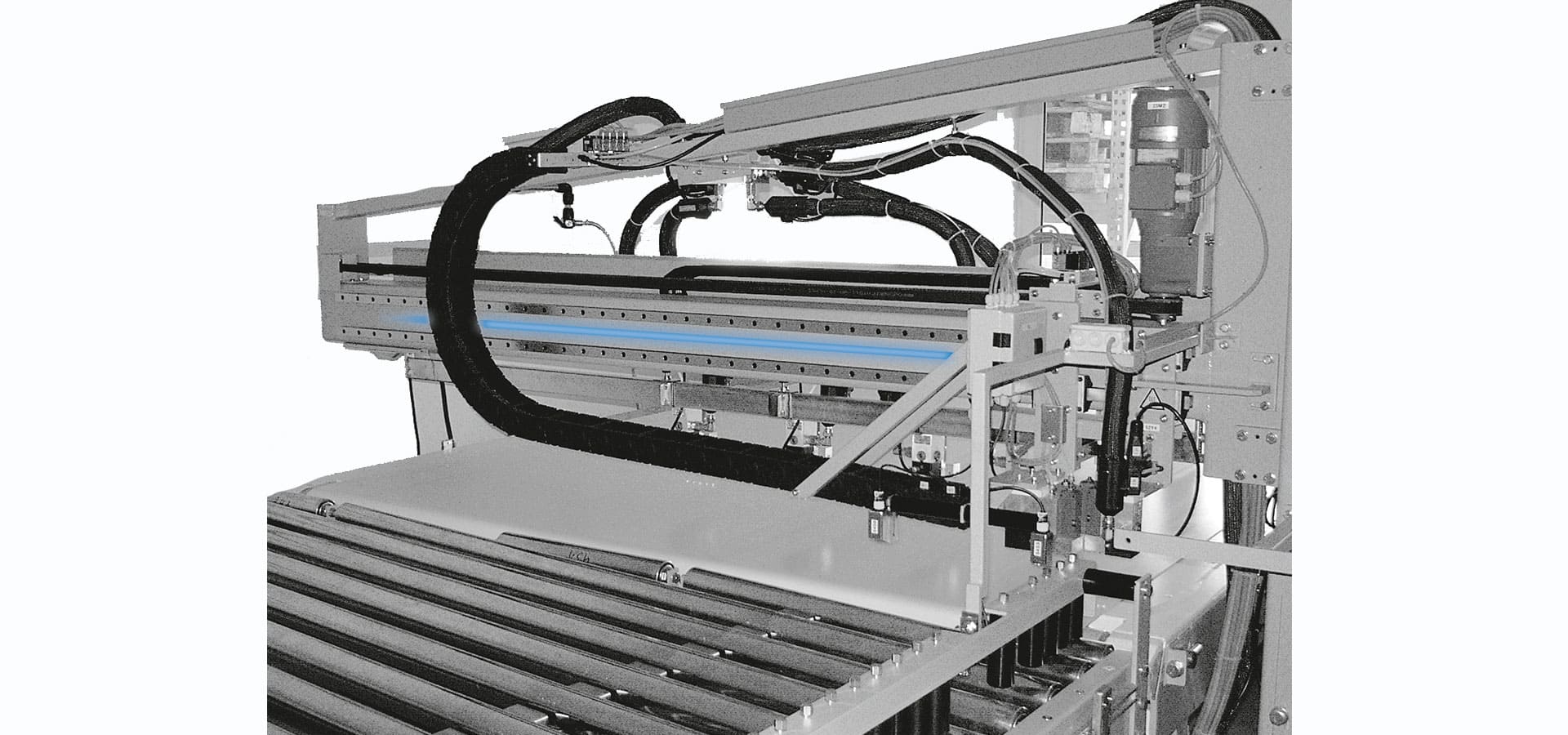

Los puntos adhesivos se colocan en el centro del portal de la superficie para pegar los colchones. La guía se utiliza para mover el portal en dirección X e Y. Por razones de costo, las superficies de montaje de las guías permanecen sin mecanizar.
Solución

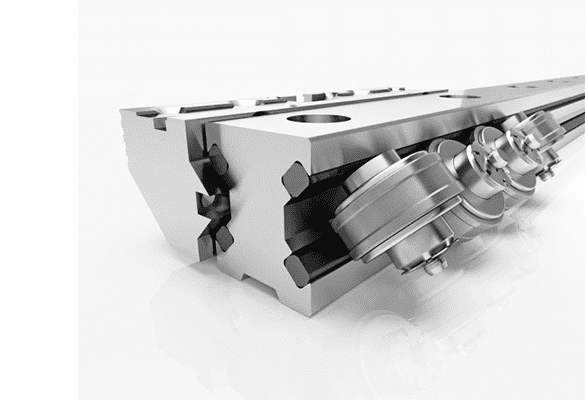

La guía de rodillos de aluminio FDA25 en longitud de 2.000 mm.
Solución de rodamiento empleada
Guías lineales tipo FDA
Ventajas
La unidad de guía se mueve a velocidades de 50 m/min, impulsada por una correa dentada. La guía está montada directamente en la subestructura de aluminio sin mecanizar. Como el aluminio está montado sobre aluminio, no hay efecto bimetálico debido a fluctuaciones de temperatura. Esta solución rentable hace que el sistema sea competitivo. Con la guía de aluminio de rodillos se consigue la máxima suavidad de deslizamiento. La precarga del sistema puede ajustarse según sea necesario.
