Guías lineales tipo FDA-K
Doble carril y patín
Estándar
5% descuento
en su primer pedido en línea!
Las guías de rodillos de aluminio del tipo FDA convencen con la mayor capacidad de carga de todas las guías lineales de Franke, así como con muy buena dinámica.
Descripción

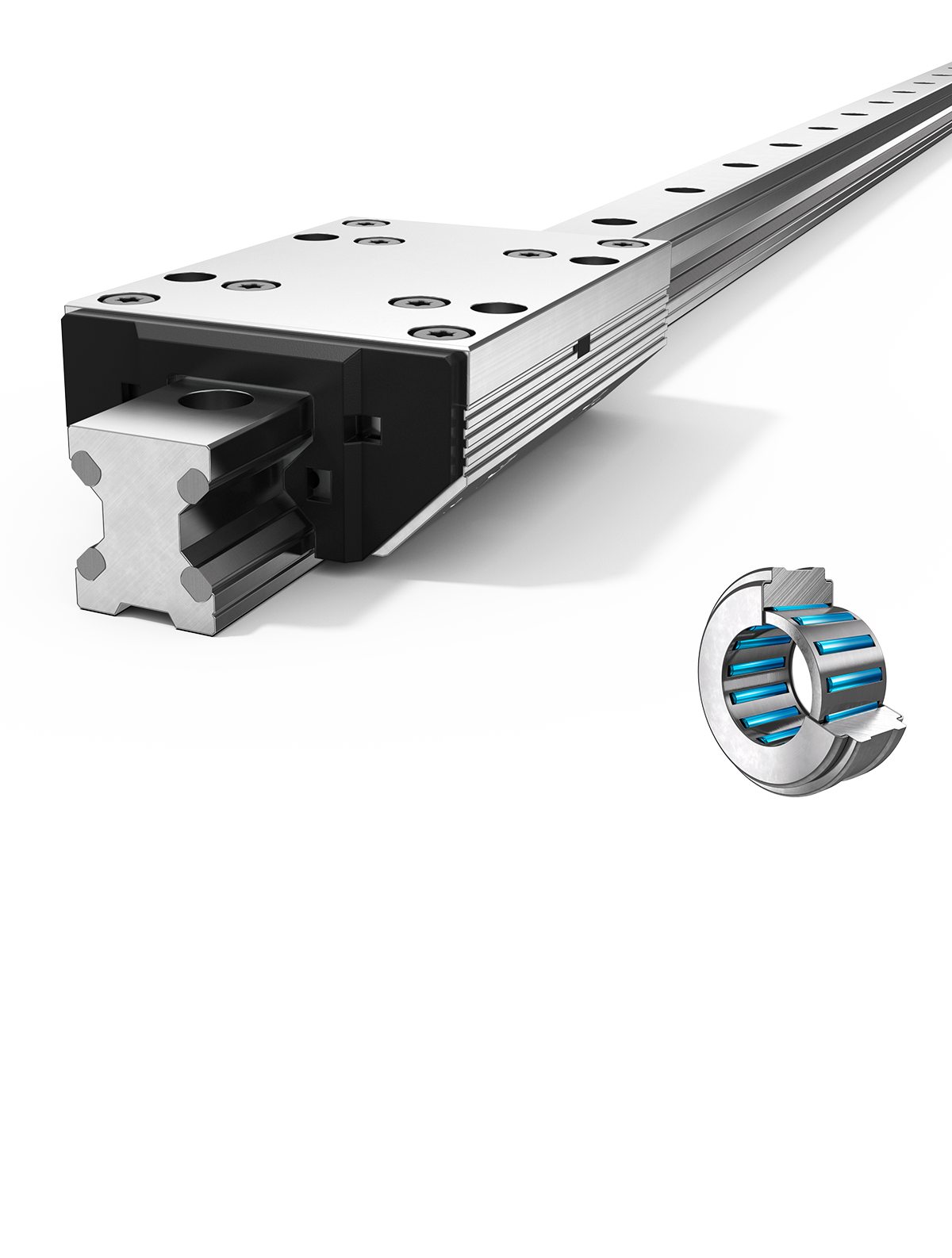

Las guías lineales de la FDA de Franke están equipadas con rodamientos de agujas muy silenciosos, de funcionamiento suave y de alta calidad y están hechas casi en su totalidad de aluminio ligero. Los rodamientos de rodillos sellados permiten un funcionamiento sin mantenimiento durante toda la vida útil. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.
Caracteristicas
| Rodillos | Rodamientos de agujas |
| Pista de rodadura | Acero de resorte, estándar |
Características - Evaluación
| Resiliencia | |
| dinámica | |
| Resistencia a la corrosión | |
| Amagnético | |
| Libre de lubricantes | |
| Precio |
Datos técnicos
Longitud de la carrera
Una pieza de 200 mm a 4000 mm, conectable bajo demanda
Material
Placa del patín, patines sencillos,
cuerpo de la guía: aluminio, anodizado.
Pistas de rodadura: acero de resorte
Rodillos: rodamiento de acero
Temperatura operativa para el funcionamiento
−20 °C a +80 °C
Velocidad máxima
10 m/s
Máxima aceleración
40 m/s2
Posición de montaje
Cualquiera
Lubricante
Lubricado de por vida, sin mantenimiento
Información técnica
Tablas de datos
Comparar los datos y calcular los casos de carga

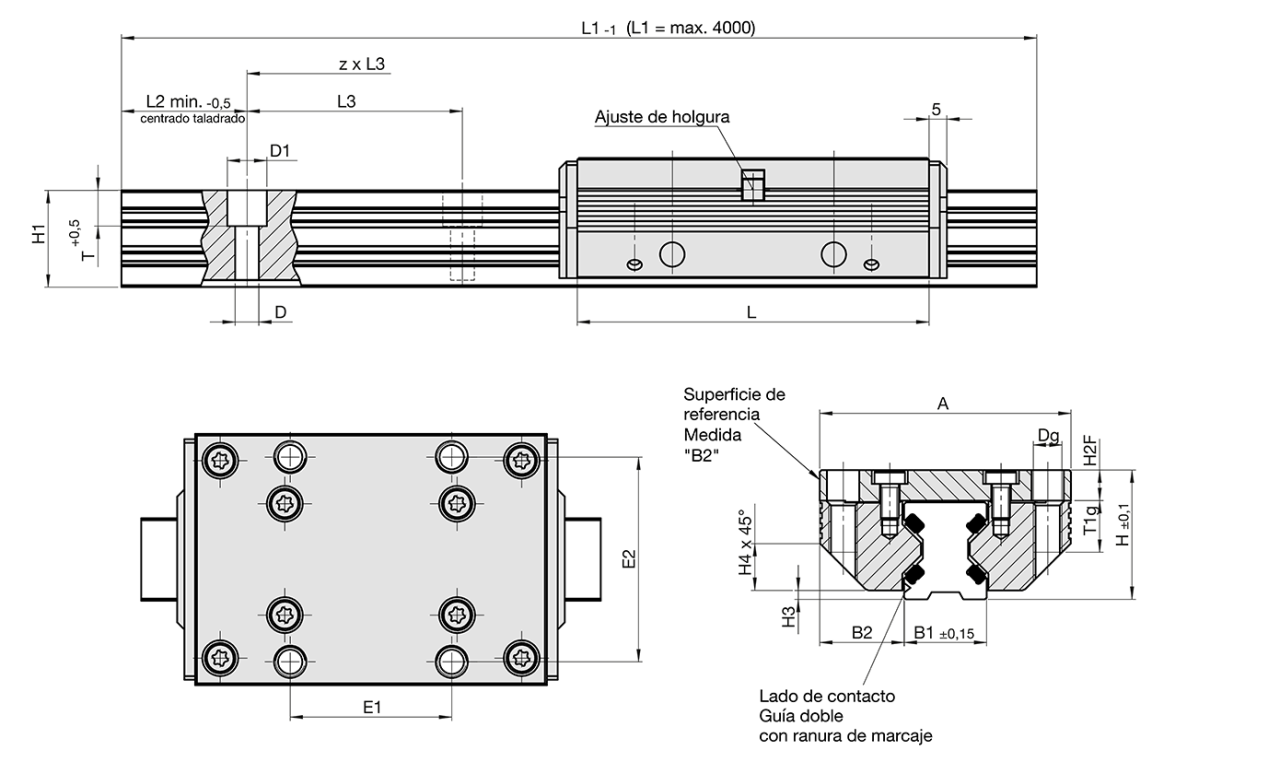

| FDA-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Talla | Dimensiones mm |
||||||||
| A | L | H | B1 | B2 | D | D1 | Dg | E1 | |
| 12 | 37 | 64 | 19 | 12,00 | 12,50 | 3,4 | 6 | M 4 | 25 |
| 15 | 47 | 78 | 24 | 15,50 | 15,75 | 4,5 | 8 | M 5 | 30 |
| 20 | 63 | 92 | 30 | 21,00 | 21,00 | 5,5 | 10 | M 6 | 40 |
| 25 | 70 | 98 | 36 | 23,00 | 23,50 | 6,6 | 11 | M 8 | 45 |
| 35 | 100 | 135 | 48 | 32,00 | 34,00 | 9,0 | 15 | M10 | 62 |
| 45 | 120 | 165 | 60 | 45,00 | 37,50 | 11,0 | 18 | M12 | 80 |
| FDA-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Talla |
Dimensiones mm |
||||||||
| E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | |
| 12 | 30 | 14,7 | 4,0 | 1,4 | 5,5 | 10 | 40 | 5,5 | 8 |
| 15 | 38 | 18,7 | 5,0 | 2,0 | 8,0 | 10 | 60 | 6,0 | 10 |
| 20 | 53 | 22,6 | 7,0 | 2,0 | 11,0 | 10 | 60 | 8,0 | 12 |
| 25 | 57 | 27,0 | 8,5 | 2,5 | 13,0 | 10 | 60 | 10,0 | 16 |
| 35 | 82 | 37,0 | 10,5 | 3,5 | 20,0 | 12 | 80 | 11,5 | 20 |
| 45 | 100 | 46,0 | 13,5 | 4,0 | 22,0 | 16 | 105 | 14,5 | 24 |
| Capacidad de carga, peso, longitud | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Talla | Capacidad de carga N |
Capacidad de momento de carga del patín Nm |
Peso kg |
CAD-Descargar Calcular caso de carga |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Patín | Guía/m | ||
| 12 | 2800 | 3000 | 27,0 | 25,0 | 43,0 | 40,0 | 0,09 | 0,40 |
Regístrese ahora para |
| 15 | 4200 | 3400 | 37,0 | 45,0 | 58,0 | 72,0 | 0,17 | 0,80 | |
| 20 | 5400 | 5400 | 76,0 | 76,0 | 111,0 | 111,0 | 0,35 | 1,30 | |
| 25 | 9000 | 10100 | 158,0 | 142,0 | 222,0 | 198,0 | 0,50 | 1,60 | |
| 35 | 12500 | 18000 | 423,0 | 294,0 | 559,0 | 388,0 | 1,40 | 2,60 | |
| 45 | 21200 | 25900 | 827,0 | 687,0 | 983,0 | 806,0 | 2,50 | 4,50 | |
| Tipo y tamaño |
| Capacidad de carga dinámica C Capacidad de carga estática C0 rad. Momento de carga nominal M0CX MCX M0CX/M0CZ M0CY/M0CZ Peso del patín Peso de guía por metro |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |
| Dibujo técnico |
| Ficha técnica (PDF) |
