La tecnología lineal es un campo de la mecánica que se ocupa de realizar movimientos lineales precisos y controlados. Desempeña un papel central en la técnica de automatización, la construcción de maquinaria, la tecnología médica y muchos otros sectores industriales. La tecnología lineal permite movimientos a lo largo de un eje recto, lo que resulta imprescindible para el posicionamiento preciso de piezas o componentes. Entre los elementos básicos figuran los rodamientos lineales, los motores lineales, los accionamientos por husillo y, sobre todo, las guías lineales, que en la mayoría de las aplicaciones actúan como componentes centrales.
Estructura y funcionamiento de la tecnología lineal
Los componentes esenciales de la tecnología lineal comprenden sistemas de guía, sistemas de accionamiento y elementos de movimiento:
- Sistemas de guía: suelen constar de uno o varios raíles de guía sobre los que se desplaza un elemento móvil, como una corredera o un carro. Los raíles suelen ser de acero templado; en Franke, de aluminio con pistas de rodadura insertadas de acero para muelles. Los sistemas de guía son decisivos para la precisión y la repetibilidad de los movimientos.
- Sistemas de accionamiento: accionamientos por husillo, transmisiones por correa dentada o motores lineales desplazan el elemento de movimiento a lo largo del raíl. Según los requisitos pueden asumir distintas velocidades y cargas.
- Elementos de movimiento: elementos rodantes o rodillos transmiten el movimiento con poca fricción, por ejemplo recirculaciones de bolas o rodillos con rodamiento de bolas o de agujas. Además existen guías de deslizamiento sin elementos rodantes.
Tecnología lineal en Franke

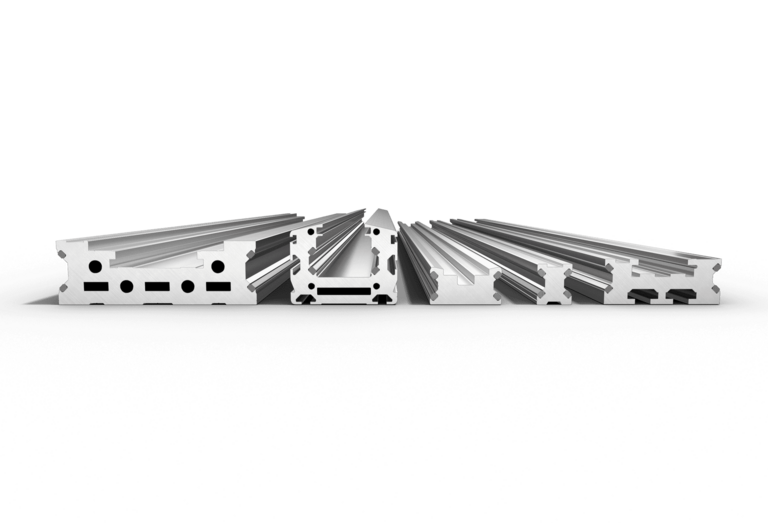

Desde 1970, Franke traslada el principio del rodamiento de alambres a los movimientos lineales. En el raíl perfilado de aluminio se insertan pistas de rodadura de acero para muelles sobre las que ruedan rodillos con rodamientos de agujas o de bolas. Las pistas absorben las cargas, por lo que el resto de la construcción puede ser de aluminio ligero. Más detalles en el principio Franke de la guía lineal.
Propiedades de las guías lineales Franke
- Peso: los cuerpos base de aluminio reducen el peso a la mitad frente a las guías de acero convencionales y necesitan solo una fracción de la energía de accionamiento, véase guías lineales Franke en construcción ligera.
- sin mantenimiento: los rodamientos de los rodillos están lubricados de por vida; para aplicaciones alimentarias hay rodamientos de rodillos sin lubricación.
- silenciosas: un susurro homogéneo y suave en lugar de ruido de rodadura, adecuadas para aplicaciones sensibles al ruido.
- adecuadas para construcciones de aluminio: al ser del mismo material no se producen torsiones debidas a la temperatura.
- personalizables: perfiles de raíl, carros, longitud y número y disposición de los rodillos son adaptables.
Campos de aplicación
Las guías lineales Franke se utilizan, entre otros, en la técnica de automatización, en máquinas de embalaje, en la tecnología médica y en robots y manipulación.
Preguntas frecuentes sobre la tecnología lineal
¿Qué se entiende por tecnología lineal?
El campo de los movimientos rectos guiados. Incluye guías lineales, accionamientos como husillo, correa dentada o motor lineal y los elementos de movimiento intermedios.
¿De qué componentes consta un sistema lineal?
De un sistema de guía con raíl y carro, un accionamiento y los elementos rodantes o rodillos que transmiten el movimiento.
¿Cómo están construidas las guías lineales Franke?
Los raíles y los carros son de aluminio. Rodillos con rodamientos de agujas o de bolas ruedan sobre pistas insertadas de acero para muelles.
¿Necesitan mantenimiento las guías lineales Franke?
No. Los rodamientos de los rodillos están lubricados de por vida y la guía no requiere mantenimiento durante toda su vida útil.
¿Por qué las guías lineales de aluminio se adaptan a construcciones de aluminio?
La guía y la máquina se dilatan por igual cuando cambia la temperatura. Así no se producen torsiones.
Más sobre el tema en el glosario Franke: Guía lineal: tipos, estructura y selección
Franke también fabrica guías lineales personalizadas según sus especificaciones: Guías lineales personalizadas
